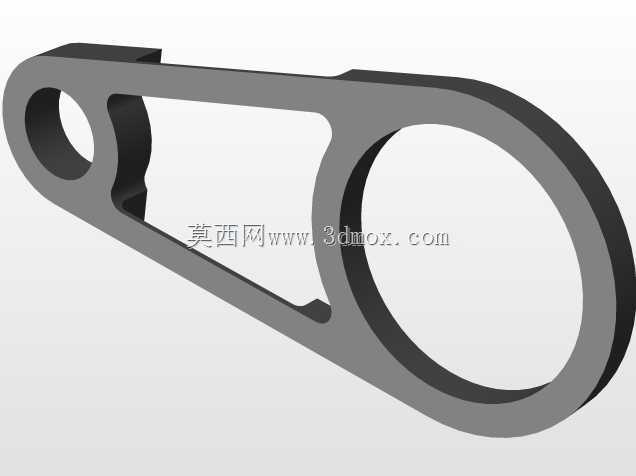

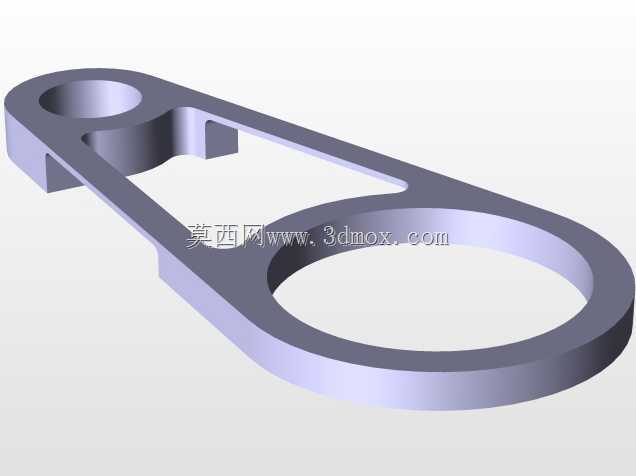

该构件属于铰接传动类五金连接件,整体采用扁平长条形一体化结构,两端分别设置不同内径的环形铰接孔位,杆身中段开设长条形镂空槽,在保证整体结构刚性的前提下削减了构件自重与材料用量。从实际工况适配角度来看,这类构件常被应用在轻工自动化输送线、小型专用工装夹具、包装设备的连杆传动机构中,用来传递往复直线运动或者小角度摆动扭矩,也可作为两个相对转动部件之间的连接支撑,补偿装配过程中少量的位置偏差,避免硬连接造成的运动卡滞。设计阶段首先要确定两端铰接孔的中心距,这个尺寸直接决定整套连杆机构的运动行程与摆角范围,建模时需要严格匹配对应销轴的公称直径,孔位内壁预留合适的配合公差,若后续需要加装轴套,还要在基础孔径上叠加轴套的壁厚尺寸。
杆身的厚度需要结合实际负载校核,既要承受传动过程中的拉压交变载荷,也要避免厚度过大增加运动惯量,影响整套机构的响应速度。中段的镂空槽并非单纯的减重设计,槽体的边缘做了等距壁厚过渡,可规避铣削加工过程中因材料去除不均产生的应力集中,同时也能在装配时为相邻部件提供避让空间,防止连杆摆动过程中与周边紧固件、机架发生干涉。两端环形结构的外侧做了圆弧过渡,没有尖锐棱角,既降低了热处理过程中开裂的风险,也能减少设备运行过程中剐蹭操作人员、管线的概率。安装边界方面,构件整体为扁平形态,占用的径向安装空间较小,仅需在两端孔位对应位置预留销轴穿装空间即可,杆身摆动范围内需要清理出与镂空槽宽度、杆身厚度匹配的活动区域,
周边部件与连杆运动轨迹的最小安全间隙建议控制在1至2毫米,若工况存在粉尘、碎屑堆积,可适当放大间隙值。建模过程中需要重点关注杆身与两端圆环衔接处的圆角处理,该位置是应力集中高发区域,圆角半径需要结合壁厚合理设置,不能为了外观效果随意缩小圆角导致结构强度不足。构件的上下表面为平整加工面,可直接作为装配基准面,在与其他部件贴合时能够保证连接的同轴度与平面度要求,这类结构也可根据实际使用场景调整两端孔径比例、杆身宽度与整体厚度,适配不同载荷等级的传动需求。
