皮耶萨31圆盘式传感安装基座

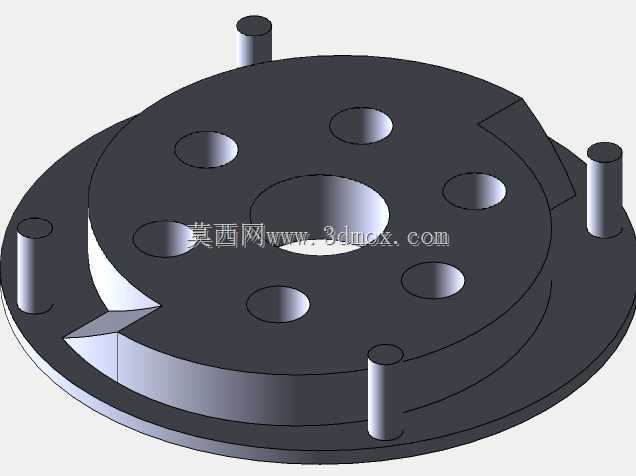

　　该零件呈现为一块带中心通孔的圆盘形安装基座，盘面沿周向均匀布置多个沉孔，外缘伸出若干圆柱定位柱，局部还设有缺口与凸台，用于在装配时形成明确的周向防错和角度定位。中心孔主要承担轴系穿过、检测面避让或传感器主体定位功能，周边孔位则用于紧固件穿过、销钉定位以及与相邻壳体或支架形成刚性连接。圆柱定位柱高出盘面，可在合装时先进入对应孔位，承担预装导向和重复定位作用，减少螺栓受剪风险。

　　从使用场景看，这类结构常见于检测工位、旋转分度机构、编码器或接近开关安装单元，也可作为小型仪器仪表内部的转接法兰。圆盘轮廓有利于在有限空间内实现周向均布受力，多个安装孔则提供了更稳定的压紧面，使传感器在振动、频繁启停或轻载旋转条件下仍能保持位置一致。盘面缺口并非随意去除材料，而是为周边结构、走线槽或定位特征预留空间，同时降低整体质量。

　　设计时需要重点控制定位柱直径与孔位之间的位置度，以及各孔相对中心孔的同轴度。若定位柱同时承担导向功能，柱端应设置导入倒角，避免装配时发生啃伤；沉孔深度要保证螺钉头不高出安装面，防止后续检测元件或盖板干涉。圆盘厚度应结合受力情况确定，过薄容易在紧固后产生翘曲，过厚则会增加轴向尺寸并浪费空间。对于需要频繁拆装的工位，可在关键配合面预留耐磨衬套或提高局部硬度。

　　安装边界方面，外形占用以圆盘外径和定位柱高度为主要限制，装配前应确认相邻部件在圆周方向不会与凸台、缺口边缘发生碰撞。中心孔与被穿过轴之间应保留合理间隙，孔周平面需具备足够平面度，以保证传感器贴合后检测距离稳定。周向孔位建议采用对称布置，使压紧力均匀传递；若现场存在方向要求，可利用缺口或非均布特征实现唯一装配方向。建模过程中应将基准建立在中心孔与安装端面之上，先完成主体回转轮廓，再阵列孔位和定位柱，最后处理防错缺口，这样既能保证几何关系清晰，也便于后续根据实际安装空间调整孔数、柱高和盘面厚度。
