带吊环四孔弧形连接固定支座结构

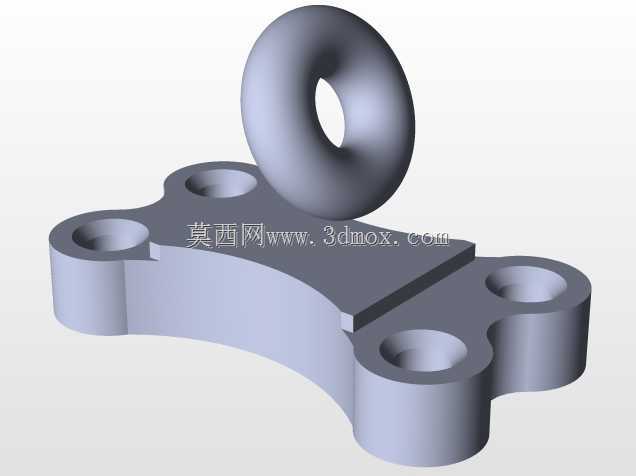

　　该零件属于小型吊装连接类五金构件，整体由弧形四孔安装底板与顶部一体式吊环两部分构成，常见于轻型工装夹具、实验台架、小型自动化设备的辅助挂装工位，也可在仪器仪表固定场景中作为承重牵拉支点使用，用来悬挂拉力传感器、配重块或线缆束，避免牵拉载荷直接作用在精密仪表壳体上。底板采用分段式弧形轮廓，四个带沉孔的圆柱凸台沿弧线分布，凸台高度一致，安装时可让紧固件头部完全沉入孔内，保证支座与安装面贴合后表面无凸起，不会干涉周边相邻零件的排布。弧形轮廓并非单纯的造型处理，而是对应圆形安装基面的曲率设计，比如管状支架、圆形设备外壳的侧壁，贴合后能减少支座与基面之间的间隙，降低螺栓受剪时的附加弯矩。顶部吊环为圆环形截面，环体内壁做了连续圆弧过渡，

　　没有尖锐棱角，穿入卸扣或吊绳时可减少绳索磨损，载荷方向在一定范围内偏转时，圆环结构能将力均匀分散到底板衔接区域，避免局部应力集中。建模时先以安装基面的圆弧半径为基准绘制底板外轮廓，再按螺栓分布圆确定四个安装孔的位置，凸台部分通过拉伸实体与底板合并，吊环则采用扫描特征生成，扫描路径为整圆，截面为圆形，最后在吊环与底板的衔接位置添加圆角过渡，消除直角处的应力突变。从安装边界看，四个孔位的间距决定了支座的适配范围，弧形底板的宽度需小于安装基面的可用平面宽度，凸台外径要留出扳手操作空间，避免装配时工具与吊环发生碰撞。吊环的中心高度需控制在合理范围，过高会增大载荷对安装螺栓的倾覆力矩，过低则会导致吊具与底板边缘摩擦。实际选型时，

　　需根据单个螺栓的许用载荷、安装基面材质以及吊环的受力方向核算整体承载能力，若用于频繁晃动的牵拉场景，还应在安装面增加防松垫片，防止长期振动后连接松动。该结构把安装固定与吊装牵拉功能整合在单一零件上，省去了额外焊接吊耳的工序，一体式成型的结构也更适合批量加工。
