皮耶萨36铰接式传感安装支架

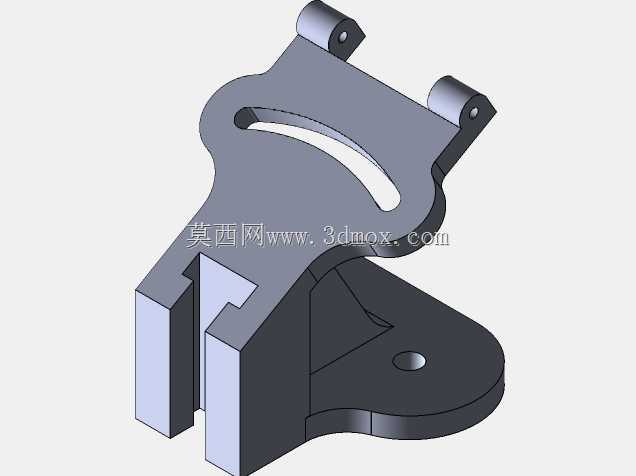

　　该零件属于典型的小型铰接式安装支座，整体由底部安装板、竖向立板和顶部双耳铰接座三部分构成，适合在空间受限的检测工位、夹具定位机构或小型执行机构中承担支撑与角度转接任务。底部采用近似半圆的平板结构，板面上预留一个沉孔式安装孔，可通过单颗螺栓将支座固定在基板、型材或设备壁面上；这种单孔固定方式允许在装配时绕孔轴线进行小范围角度微调，便于现场对位，但在承受较大横向载荷时需要配合定位销或止口使用，以避免长期运行后发生转动。竖向立板从底板一侧升起，板厚均匀，边缘通过折弯或铣削形成较高的刚性轮廓；立板上部开出一条弧形长槽，该槽既可作为走线、避让或观察窗口，也可在需要时穿过紧固件实现附加限位。立板与底板之间设置三角形加强筋，

　　将弯矩从上部铰接区域直接传递到底板，减少薄板在反复受力时的弹性变形和应力集中。顶部两个同轴的铰接耳向上伸出，耳孔中心保持较高同轴度要求，用于穿入销轴、螺钉或小轴，与连杆、摇臂、传感器摆片等活动件形成回转副。耳端外侧做了局部加厚或卷边结构，以提高孔壁承压面积，降低销轴松旷后对支座本体的磨损。从实际使用看，这类支座常见于位置反馈、限位触发或轻载联动机构中：上部连接随动件，下部固定在静止机架上，随动件摆动时通过耳轴传递角度变化，背后可布置接近开关、电位器或微型角度传感器。建模时应先确定底板安装孔中心与顶部耳孔中心的相对高度和水平偏移，这两个尺寸直接决定铰接点位置；再反推立板轮廓、弧形槽边界和加强筋厚度。耳孔内径、

　　耳片间距及底板厚度是配合关键，若与标准销轴配作，需预留合理间隙；若采用自润滑衬套，则应在耳孔处留出压装余量。零件外形虽小，但安装边界需要重点校核：底板半圆轮廓决定了最小安装平面范围，立板后侧与顶部耳片外侧要预留扳手空间和摆动间隙，弧形槽下方不能与被支撑件的运动轨迹干涉。受力方向上，支座更适合承受沿立板平面内的摆动力，对垂直于板面的侧向弯矩抵抗较弱，因此布置时应尽量让载荷落在双耳与加强筋构成的主平面内。表面处理可根据工况选择发黑、镀锌或喷涂，以提高耐蚀性；加工方式可采用激光切割后焊接打磨，或直接由整块坯料铣削而成，批量生产时也可考虑精密铸造后二次加工孔位。
