带外螺纹定位凸缘的长轴式传感安装基座

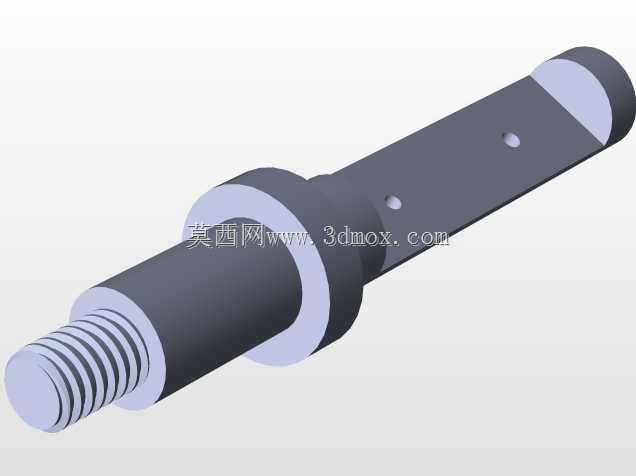

　　该零件属于细长轴类安装支撑件，整体沿单一轴线布置，左端加工出外螺纹段，用于与配套螺母或内螺纹孔形成锁紧连接；螺纹后侧设置轴肩，可在装配时提供明确的轴向定位面，避免零件过度旋入或发生轴向窜动。轴肩后方为直径放大的凸缘结构，凸缘两侧端面可作为承压贴合面，在设备内部承担限位、隔套或支撑作用，能够把轴向预紧力分散到更大的接触面积上，降低配合面局部压溃风险。凸缘向右延伸为较长的平直杆身，杆身上加工有两个小孔，孔位沿轴向错开分布，可用于穿装销钉、紧定螺钉或细小紧固件，也可作为润滑油孔、定位孔或传感器引线固定孔使用。右端为圆弧收头，没有尖锐棱边，便于在狭窄腔体内导入，同时减少装配过程中对密封圈、护套或相邻零件表面的划伤。从实际使用看，

　　这类结构常见于检测装置、执行机构或小型仪器内部，既可以作为传感器的安装载体，把敏感元件固定在指定测量位置，也可以作为联动杆、导向杆或连接销轴，传递小幅位移并保持运动方向稳定。长杆身适合跨越设备内部的多层支架或隔板，凸缘则负责确定插入深度，使前端螺纹段与后端功能段分别落在各自的配合区域内。建模时需要重点控制各段同轴度，尤其是螺纹段、凸缘外圆与长杆身的轴线重合度，否则装配后会出现别劲、卡滞或局部磨损加剧。两个小孔的位置应避开高应力截面，孔口建议做轻微倒角，以减少应力集中并方便紧固件导入。右端圆弧与杆身过渡处应保持连续光滑，若该处需要与衬套配合，还应严格控制表面粗糙度和圆度。安装边界方面，轴向空间需覆盖螺纹有效长度、凸缘厚度、

　　长杆身及端头圆弧总长度；径向空间除容纳杆身直径外，还应为凸缘留出对应的沉孔或避让腔。若采用端面贴合定位，配合面平面度会直接影响安装重复性；若依靠小孔锁止，则孔位与销钉的配合间隙需根据振动工况选取，间隙过小会提高装配难度，过大则容易在运行中产生冲击噪声。
