传感器配套卧式铰接安装支座结构

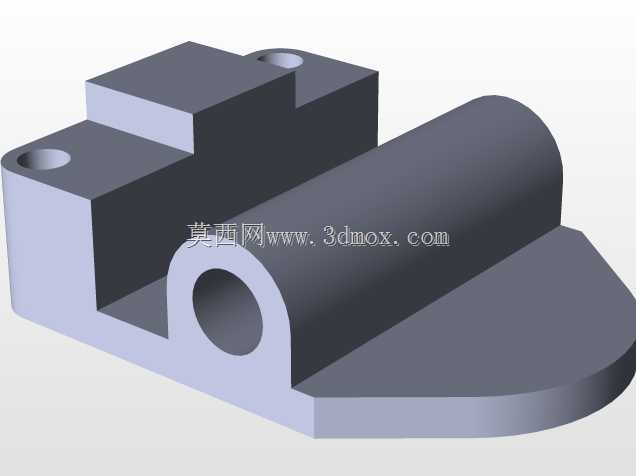

　　该零件属于传感器配套的安装支撑构件，整体采用卧式布局，底部为带圆弧收尾的平板安装基面，上部集成双凸台定位结构与横向铰接套筒，可在狭小设备腔体内完成检测元件的姿态固定与铰接联动。从实际工况来看，这类支座多用于自动化产线的位移检测工位、轻载执行机构的位置反馈环节，也可嵌入小型工装夹具作为感应元件的承载基体，承担定位、支撑与小幅角度回转的功能，避免传感器直接受径向载荷或安装面平面度不足导致的检测偏差。

　　结构设计上，底部平板开设两个沉孔，用于穿入内六角螺钉完成与安装基板的锁紧，沉孔深度可保证螺钉头不突出装配面，防止周边走线或运动件发生刮擦；平板末端做半圆收边，既缩减了零件整体占用空间，也能在多组件密集排布时减少边角干涉。上部两个阶梯凸台承担轴向定位与侧向限位作用，凸台高度差可适配不同厚度的传感器安装耳片，装配时无需额外加装调整垫片即可保证贴合面接触充分。横向贯穿的套筒是核心功能部位，内孔可与销轴、铰接螺栓或传感器的触发摆杆配合，孔壁预留均匀壁厚，在满足轻量化要求的同时保证回转配合处的刚性，长期往复摆动下不易出现孔口椭圆变形。

　　建模过程中需重点控制几处边界尺寸：底部安装面的平面度直接决定装配后的整体稳定性，两沉孔的孔距公差需与配套基板孔位匹配；套筒内孔与底面的平行度、与凸台侧面的垂直度会影响铰接件的运动顺滑度，若偏差过大，销轴转动时会出现卡滞或附加径向力。零件外轮廓多处采用圆角过渡，可消除机加工后的应力集中，同时避免装配时锐边划伤操作人员或线缆。整体结构无复杂曲面，常规铣削、钻孔工序即可完成加工，材料可选铝合金或普通碳钢，根据使用环境做阳极氧化或发黑处理即可满足防锈与耐磨需求。在设备选型阶段，可依据安装空间的长宽边界、铰接销轴直径以及传感器的固定孔位，对该支座的凸台高度、套筒长度和底板尺寸做参数化调整，无需重构整体逻辑即可快速适配不同规格的检测元件。
