带齿盘三角支撑立式轴座传动组件

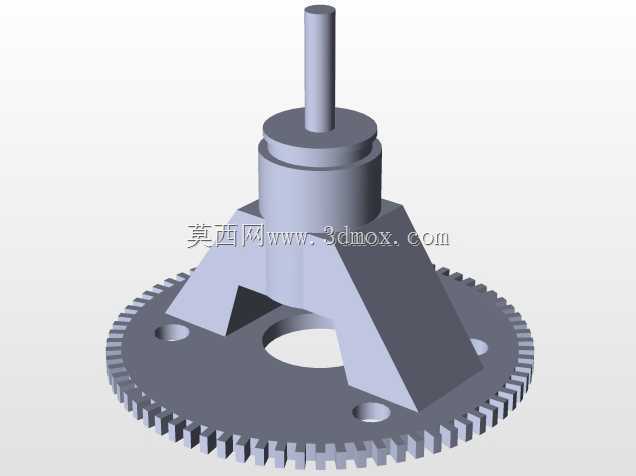

　　该组件的结构核心在于下部带周向齿的圆盘与上部立式轴体的组合，圆盘外缘均匀排布细齿，可直接参与啮合传动或作为分度定位的基准面，盘面预留三处沉孔用于紧固件穿过，将整体固定在设备基板或安装面上。三角支撑结构从圆盘中心向上收拢，承托上部阶梯轴段，这种布局能在控制整体重量的前提下提升抗扭与抗弯能力，相比整块实心支座，三角肋板在受力方向上形成连续传力路径，可将轴端承受的径向载荷分散到圆盘安装面，减少局部应力集中。上部阶梯轴分为不同直径段，顶端细轴可作为旋转输出端、导向杆或传感器测杆的安装位，中间轴肩用于轴向定位，配合轴承、衬套或联轴器时能够快速确定装配位置，避免轴向窜动。实际使用中，这类结构常见于需要小范围角度反馈、低速分度或位置检测的工位，

　　例如自动化产线的转角执行端、小型变位机的旋转基准、检测夹具的定位转轴，齿盘既可以和小齿轮配合传递转角，也能配合光电或磁感应元件读取齿的经过信号，实现位置与转速的采集。设计时优先确定了安装圆盘的外径与孔位分布，这部分直接决定组件能否嵌入既有设备的安装空间；随后根据轴端负载计算支撑肋板的厚度与张开角度，保证在轴端受偏载时肋板根部不会出现过大变形。阶梯轴各段直径差形成的轴肩，不仅承担装配定位作用，也为密封件、挡圈等标准件预留了安装位置。齿形参数按低速轻载工况选取，齿高较小，主要满足分度与信号读取需求，不用于传递大扭矩。圆盘上的安装孔采用沉孔形式，紧固后螺栓头不高出盘面，避免与周边转动部件发生干涉。从建模逻辑看，

　　先以旋转特征生成轴体与圆盘基体，再拉伸切除形成三角支撑的镂空区域，最后阵列生成轮齿与安装孔，特征顺序与实际加工工序相呼应：圆盘与轴可通过车削完成基本轮廓，支撑肋板经铣削加工，齿形可由铣齿或线切割保证精度，孔位则通过钻削完成。整体外形下宽上窄，安装边界以圆盘外径为最大轮廓，轴向高度从安装面到轴端形成连续支撑，选型时需核对轴端伸出长度与周边护罩、连杆的运动间隙，同时确认三处安装孔的节圆直径与现场螺孔位置匹配。三角支撑的内侧镂空区域也可用于走线，供轴端传感器的线缆从支座中部引至设备侧方，避免线缆随轴转动反复弯折。
