六弯叶轴流搅拌叶轮结构设计方案

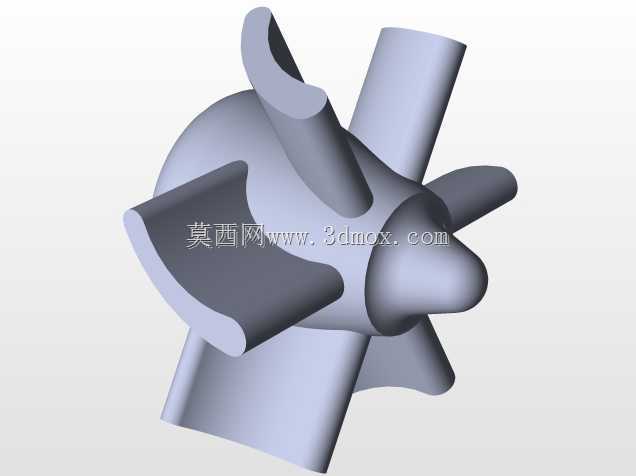

　　该叶轮属于轴流式搅拌过流部件，核心作用是在液相或低粘度固液混合工况中建立定向轴向流场。叶片从轮毂向外延伸并带有明显弯弧，工作面在旋转时将流体沿轴向推送，背面形成低压区引导介质补充，相比平直桨叶，其轴向循环能力更强、径向扩散占比更低，适合大容积槽体内的整体循环、固体悬浮、均质混合与传热强化。在反应釜、溶解槽、水处理絮凝池、电镀槽以及低粘度物料调配场景中，这类叶轮能够把槽底沉积颗粒抬升并维持均匀悬浮，也可用于换热器外侧强制对流，减少局部温度分层。轮毂采用带中心锥头的回转体结构，前端锥面可降低入口阻力，避免介质正对轮毂端面形成滞流区；后端与轴伸配合的柱面提供定位与扭矩传递基础。建模时需先确定旋转轴线与轮毂外径，再以叶根截面沿径向放样，

　　控制叶片进口角、出口角及弯弧半径，使叶道过渡连续。六片叶片周向均布，相邻叶片夹角保持六十度，可降低周期性脉动并提升运行平衡性。叶片厚度从根部向边缘逐步减薄，根部保留较大圆角以分散应力，边缘则兼顾流体切入效率与制造成型可行性。安装边界主要取决于轮毂内孔与轴伸的配合长度，装配时需保证叶轮端面与搅拌轴垂直度，叶片外缘与槽壁之间保留足够径向间隙，防止扫壁并降低边缘涡流损失。轴向位置应结合槽内挡板、进料口和出料口布置，通常置于液面以下足够深度，避免吸气与表面卷气。若用于腐蚀或冲蚀环境，可在叶尖和工作面预留堆焊或包覆余量；若用于高速工况，则需在建模阶段校核叶片固有频率，使其远离轴系转动频率与叶片通过频率。该结构没有复杂内部流道，曲面连续性是建模重点，叶根与轮毂相接处的圆角直接影响应力集中和铸造脱模，叶片型面的光顺度则关系到流场稳定性与功率消耗。
