镂空环形传感支撑框架结构件

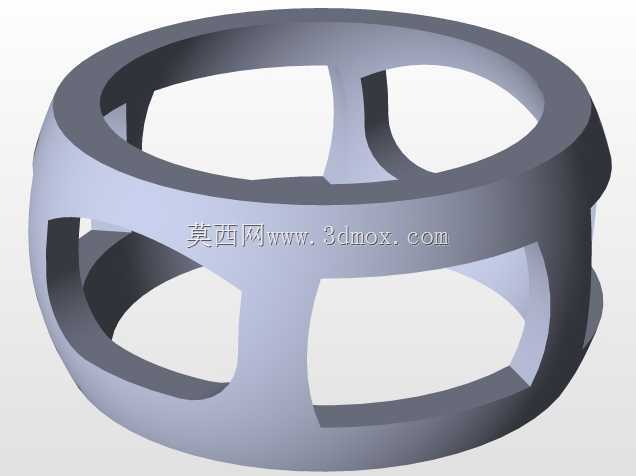

　　该环形镂空构件在传感检测场景中，主要承担内部传感元件的承载、周向定位与防护作用，常见于需要多方位通透检测的流体、转速或位置传感单元中。构件整体为同轴环形结构，内外圈之间通过三道均匀分布的辐板连接，辐板之间预留大尺寸镂空窗口，既可以让被检测介质、光线或信号无遮挡穿过，也能最大程度降低构件自身重量，减少对被测运动部件的附加负载。从实际装配角度看，外圈圆柱面可作为与外部壳体配合的安装基准，加工时需保证圆度与同轴度，避免装入后出现偏心，影响传感检测精度；内圈则用于嵌套固定传感核心元件，内壁可根据实际需求加工定位槽或粘接平面，保证元件周向位置稳定。三道辐板采用等角度分布设计，受力时可将径向载荷均匀分散到整个环体，避免局部应力集中，

　　即使在存在振动的工业设备工况下，也能维持内部传感元件的位置精度。镂空窗口的边缘做了平滑过渡处理，没有尖锐棱角，既可以减少流体经过时的紊流干扰，也能避免装配过程中划伤操作人员或传感线缆。设计这类构件时，首先要明确内部传感元件的外径与外圈安装孔的尺寸边界，在保证环体自身结构强度的前提下，尽可能扩大镂空区域的面积，降低构件的转动惯量，尤其适用于随转轴一同旋转的测速、测温传感场景。如果用于流体管路中的传感检测，通透的镂空结构不会阻碍介质正常流动，同时可以让传感探头直接接触被测介质，保证检测数据的实时性与准确性。构件的轴向厚度需要匹配安装腔体的宽度，两端面可作为轴向定位基准，装配时可通过端面压紧或卡簧限位实现固定，

　　不需要额外设计复杂的连接结构。建模过程中需要重点关注辐板与内外圈连接处的圆角过渡，合理的圆角半径可以大幅降低应力集中系数，提升构件的抗疲劳性能，即使长期承受交变载荷也不易出现断裂。该结构没有多余的冗余特征，整体造型简洁，加工时无论是采用注塑成型还是金属切削工艺，都具备较好的工艺性，镂空区域无需额外后续加工，可有效控制生产制造成本。在选型适配时，可根据实际工况的载荷大小调整辐板厚度与环体壁厚，载荷较大的场景可适当增加辐板宽度，轻载高速场景则可进一步减薄壁厚，优化整体动态性能。
