皮耶萨21铰接式支撑定位基座结构

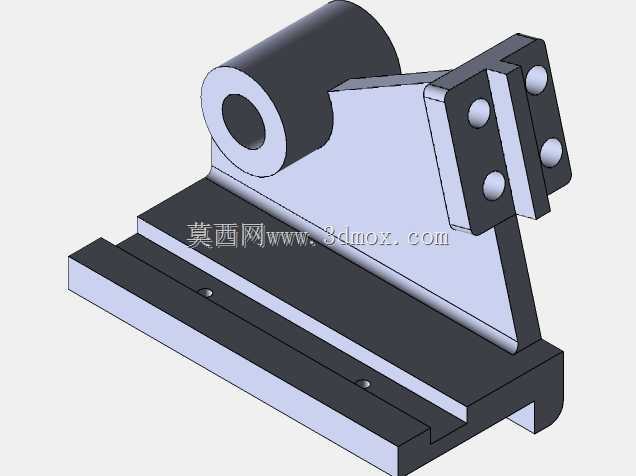

　　该支撑定位构件的主体由底部滑移安装板、立式三角加强肋板、上部铰接套筒以及侧装定位板四部分组成，整体采用焊接或整体铣削成型思路构建，在保证结构刚性的前提下控制整体重量，适合在中轻载工况下作为摆动部件的承载基座使用。底部安装板采用带双侧导向边的长条形结构，板身预留两个沉头安装孔，可直接通过内六角螺栓固定在设备台面或线性导轨滑台上，两侧凸边能够限制安装时的侧向位移，同时为装配找正提供基准面。这种底板结构常见于工装夹具、检测台架以及小型自动化设备的摆动单元中，既可以承担静态支撑任务，也能适应部件小幅摆动带来的交变载荷。上部铰接套筒为中空圆柱结构，内孔可穿入销轴或转轴，与外部摆臂、压杆或检测探头支架形成回转副。套筒与立板之间采用圆弧过渡，

　　避免应力集中在焊缝拐角处；立式肋板采用三角形轮廓，将套筒载荷直接传递到底板安装区域，力流路径短且结构冗余度低。侧装定位板垂直布置在肋板侧面，板面上设置四个呈矩形分布的凸台安装孔，可用于固定行程限位块、磁性开关或传感器支架，孔位凸台能够增加螺纹啮合长度，防止薄板攻丝后出现滑牙问题。从建模逻辑来看，该构件先以底板草图拉伸建立安装基准，再叠加立板与套筒特征，最后通过切除命令生成安装孔与侧边导向结构，各特征之间保留明确的基准关联，便于后续根据实际安装空间调整孔距、套筒高度以及底板长度。在实际选型应用中，需要重点核对套筒内孔与转轴的配合公差、底板安装孔的中心距以及侧装板的有效安装面范围；若用于频繁摆动场景，可在套筒内增设衬套以降低磨损，底板与安装面之间增加定位销提高重复定位精度。整体结构没有复杂曲面，加工工艺性较好，适合采用板材焊接后精加工或整块坯料铣削两种方式制造，能够满足设备改造、工装搭建以及教学演示中的支撑铰接需求。
