法兰底座直角双通流体转接接头

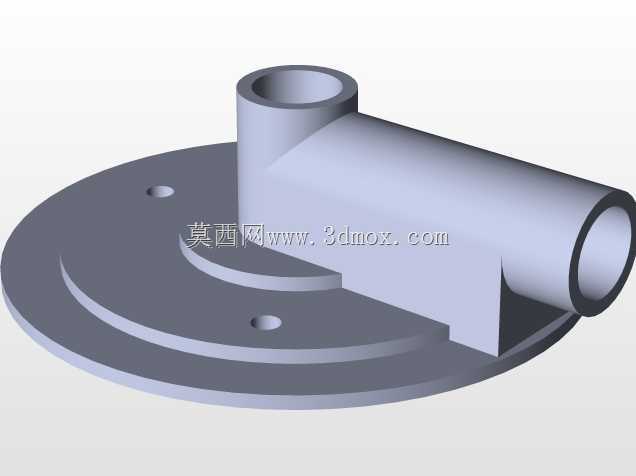

　　该零件属于管路系统中的直角转接构件，主体由圆形安装法兰盘、垂直向上的短接管嘴以及水平延伸的主管体三部分构成，整体呈L形流道布局，主要用于在狭小安装空间内改变介质流向，并通过底部法兰实现与设备面板或基座的可靠固定。从实际工况看，这类结构常见于小型气动控制单元、实验仪器气路、液压检测台以及传感器取压支路，尤其适合安装面与外接管路方向相互垂直的场合。法兰盘上预留两个对称安装孔，可直接采用螺栓穿过面板锁紧，也可配合密封圈在平面上形成端面密封；盘体下方带有一圈环形凸台，能够嵌入预制定位沉孔，使装配后具备周向止转能力，避免接管在反复插拔或振动中发生偏转。水平主管端部为直通接口，可对接快插接头、卡套接头或外螺纹转接件；竖直向上的支管则用于压力表、

　　传感器、排气阀或旁路管路的连接。两通道在零件内部交汇，流道转折处采用圆滑过渡，以降低局部阻力并减少介质紊流。设计时优先保证管壁厚度均匀，避免厚壁与薄壁交界处产生缩孔；主管与法兰之间增设三角形加强筋，将悬臂载荷传递至法兰盘面，显著提升接头在侧向受力下的刚性。外形边界以法兰外径为最大安装尺寸，水平管长度决定外接管路的避让距离，竖直管高度则影响上方操作空间。建模过程中需重点控制三部分的同轴与垂直关系：法兰安装面与水平管轴线应保持平行，竖直管轴线需垂直于法兰面，两安装孔相对流道中心对称布置。内部相交流道应做布尔合并并检查尖角残留，端部接口保留适当倒角以便装配导向。对于需要密封的端面，可在法兰面加工密封槽或预留垫片压缩量；若用于低压气体，也可直接依靠平面贴合密封。该结构兼顾安装稳定性、流向转换和支路扩展，结构紧凑、受力明确，适合在仪器仪表与小型流体设备中作为标准化转接模块使用。
