弯臂式三角安装座铰接支撑构件

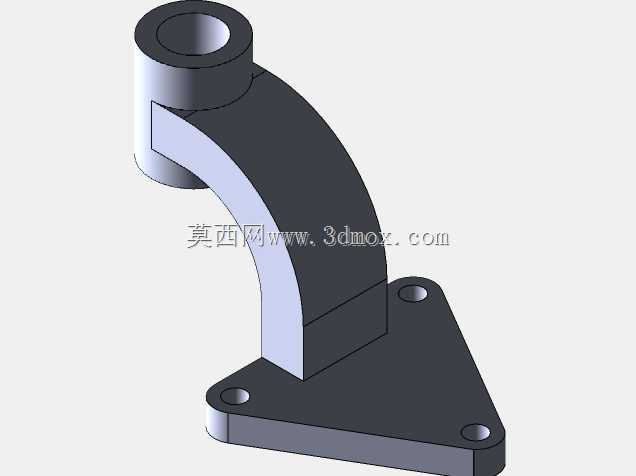

　　该构件属于设备铰接支撑类安装件，整体由底部三角法兰安装板、弧形过渡弯臂以及顶部同轴套筒三部分构成，在轻工输送线、检测工装、小型变位机构以及传感器安装支架场景中较为常见，主要承担转轴铰接、部件悬伸支撑以及定位导向功能。顶部套筒为整根轴类零件提供回转支承空间，内孔可直接穿装销轴或小直径转轴，套筒上下端面保留足够的轴向接触宽度，能够降低铰接副在反复摆动过程中的接触面压，减少轴套偏磨。弯臂部分采用平滑圆弧过渡，没有出现急剧转折的尖角结构，这种处理并非单纯出于外观考虑，更多是为了分散悬臂受力时的应力集中，在承受径向偏载或小幅冲击时，应力可沿弧形壁面逐步传递至底部安装板，避免直角根部产生疲劳裂纹。底部三角法兰板设置三个安装孔，

　　孔位沿三角形顶点分布，相比两孔安装结构具备更好的抗扭转能力，设备运行中产生的周向力矩可通过三个紧固点共同抵消；法兰板与弯臂连接处保留加厚凸台，使螺栓预紧力不会直接作用在薄壁弯臂根部，同时也提升了安装面的局部刚性。从安装边界来看，三角底板所占平面范围决定了该支座在设备台面上的最小布置空间，三个孔位适合采用内六角圆柱头螺钉进行沉装或平装；顶部套筒轴线相对底板安装面存在固定悬伸高度与偏置距离，选型时需要核对铰接点与安装基面之间的空间位置，避免与周边护罩、管线或相邻机构发生运动干涉。建模过程中，套筒内孔与外圆保持同轴约束，弯臂内外侧壁采用等壁厚思路控制成型质量，若采用铸件毛坯，均匀壁厚有利于降低冷却收缩导致的变形；若采用板材焊接后机加工，

　　则弧形段可通过切割拼焊并在根部补焊加强。法兰板上的安装孔周边做了局部凸台处理，既保证螺栓头或螺母有足够承压面，也能在不增加整板厚度的前提下提升连接刚性。构件整体受力路径清晰：顶部铰接载荷经套筒传入弯臂，再沿弧形壁面扩散至三角底板，最后通过三组螺栓传递至设备基座。在实际装配中，套筒内可根据工况选配自润滑轴套、滚动轴承或直接作为滑动孔使用，端面与被支撑摆臂之间可加装调整垫片，用于控制轴向间隙。该结构尤其适合摆角不大但需要稳定支撑的工位，例如挡料机构的转轴座、检测探头的摆动支架、轻载夹具的翻转支座等。设计时还需关注套筒中心线与底板安装面的平行或垂直关系，任何位置偏差都会造成转轴卡滞、磨损加快；三角孔位的位置度也应在加工中予以控制，否则现场安装时会出现螺钉无法穿入或支座强行拉偏的问题。
