串联式铝合金气动气缸结构设计

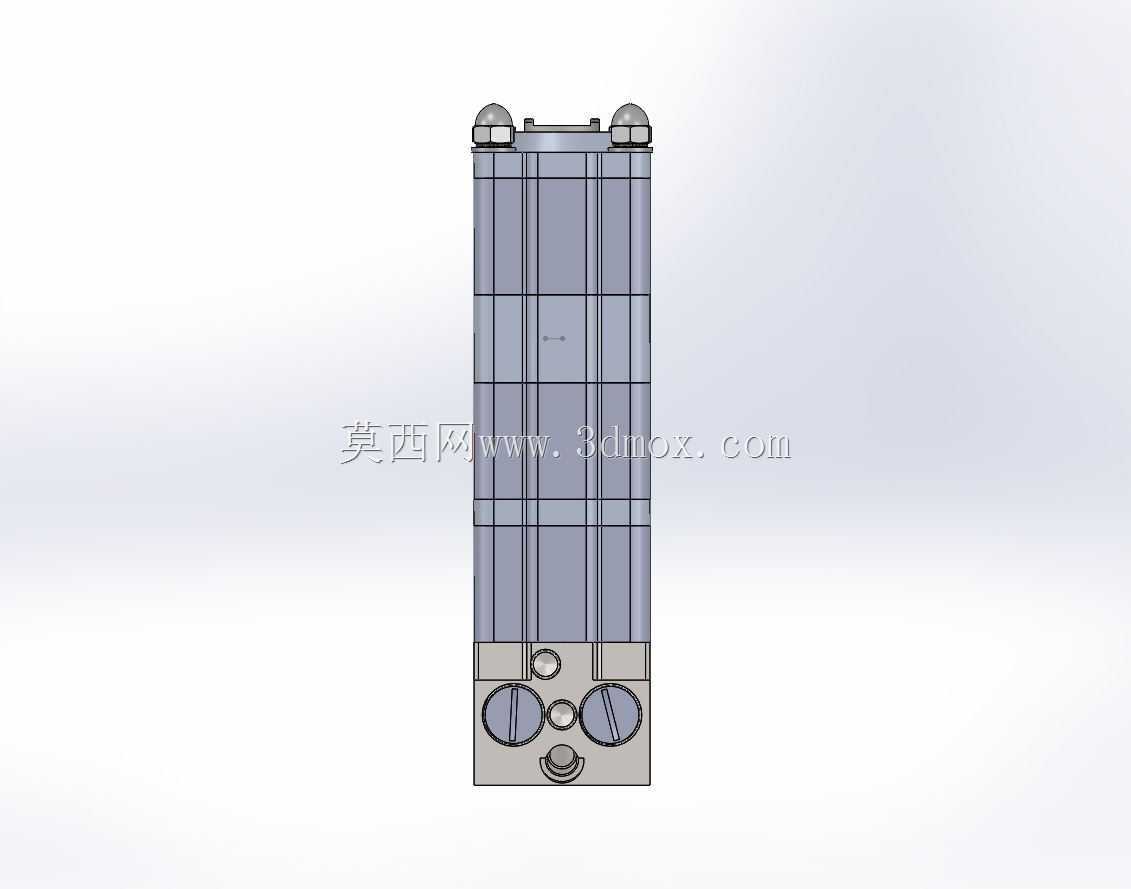

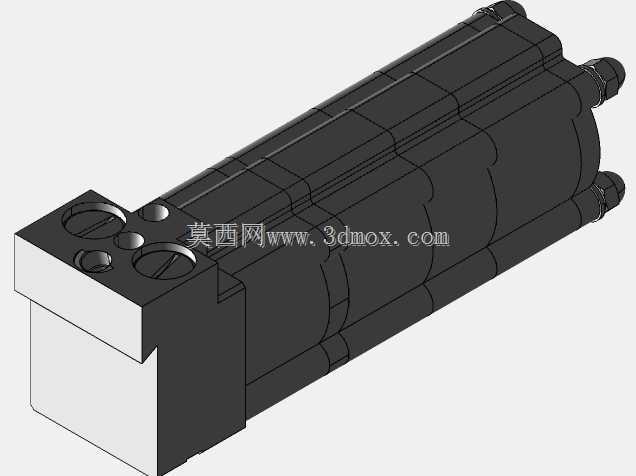

　　该串联式气动气缸采用铝合金主体结构，整体呈长条形集成布局，将多级缸体沿轴向串联布置，在有限安装长度内叠加输出推力，适用于安装空间受限但需要较大气动输出力的自动化工位。缸体端部集成阀岛安装面与多个气路接口，接口孔位按标准气动元件排布，可直接适配快插接头或电磁阀组，减少外接管路弯折与占用空间。端部安装面经过平面加工，保证与安装基准的贴合度，四周预留的安装孔可用于侧向或端面固定，便于在夹具、压紧机构、推送料道中直接嵌入。从结构设计思路看，串联缸通过多腔同步进气实现推力叠加，相比同缸径单作用气缸，在不扩大径向尺寸的前提下提升输出能力；铝合金缸体经轻量化处理，外壁保留加强筋与分段轮廓，既控制整体重量，又保证承压时的刚性，

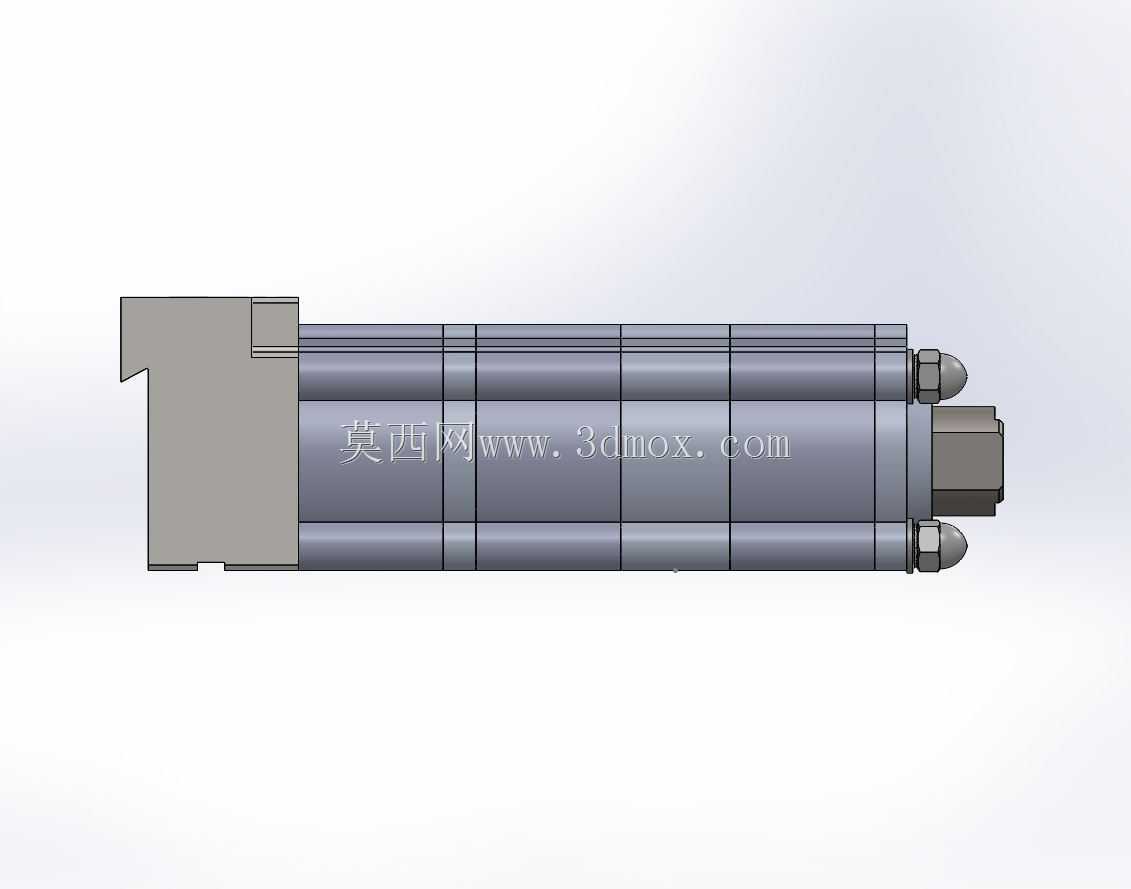

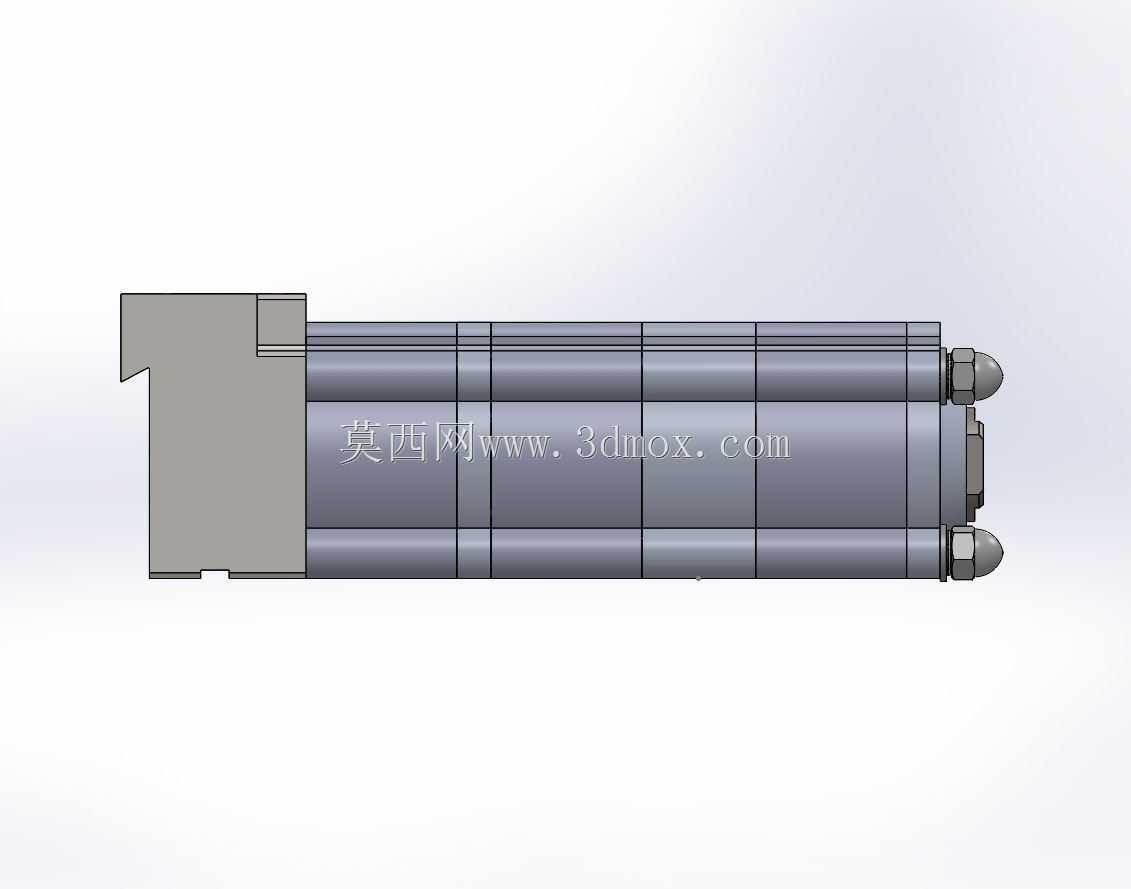

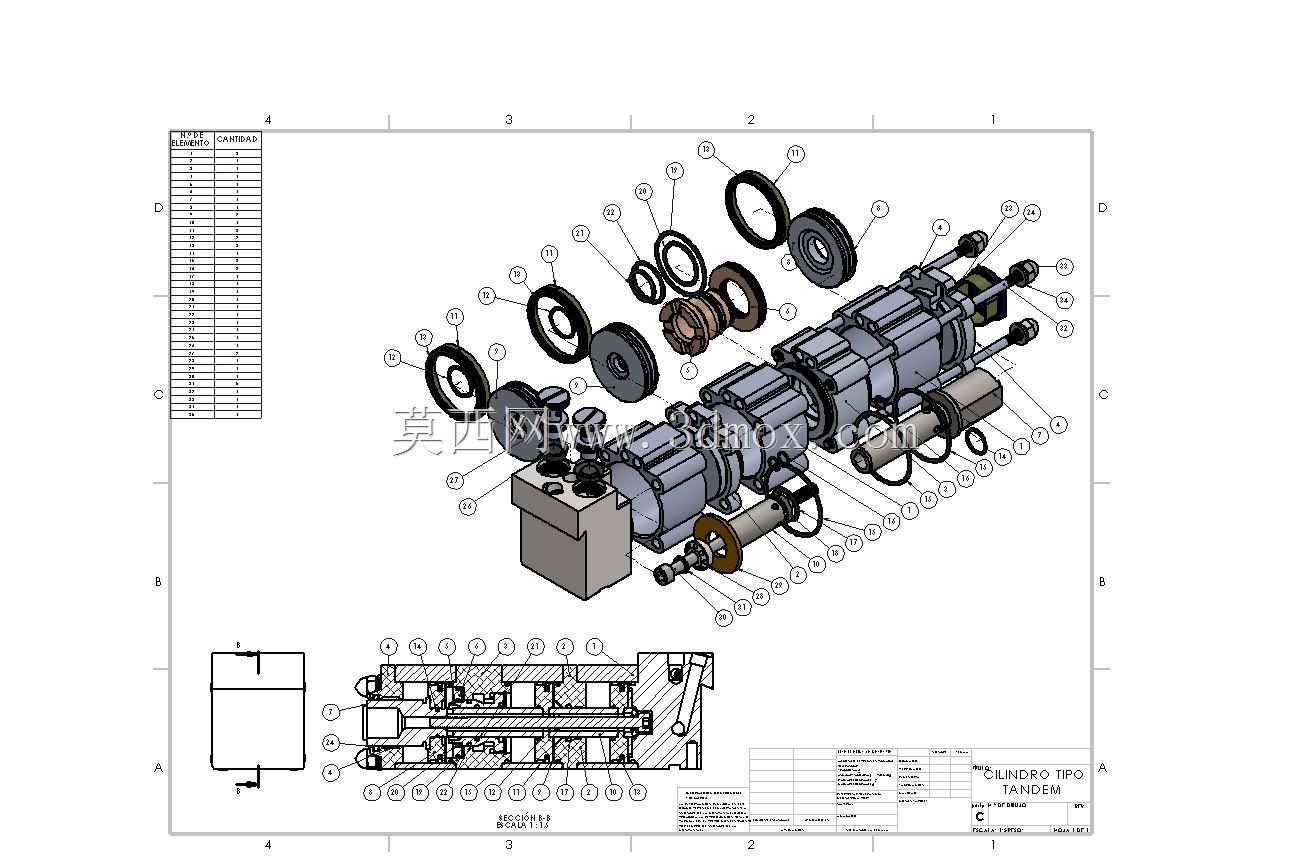

　　降低长缸体在高频往复动作中的形变。外形边界上，模型轴向长度较长，径向轮廓规整，端部接头与阀岛区域构成主要外凸结构；选型时需确认缸体总长度在设备行程方向的容纳空间，同时预留气管插拔与维护扳手的操作余量。安装基准面位于前端方块区域，孔位间距决定了与安装板的配作尺寸，侧向无额外凸起，适合并排密集安装。在实际产线中，这类气缸常见于工装夹具的多点压紧、窄空间内的长行程推料、薄板吸附后的顶升移位，以及需要分段力控的装配工序。由于多腔串联，气路连接需区分各级进排气口，建模时已将接口位置与缸体内部腔道对应，结构工程师可据此核查管路走向，避免动作时气路干涉。缸体表面的分段造型同时对应内部活塞与密封槽位置，便于拆解时判断各级腔体边界；端部螺纹接口用于接入气源或缓冲调节，杆端外螺纹可连接浮动接头、压头或推板，补偿少量安装同轴度误差。整体结构兼顾紧凑性与输出能力，适合在自动化设备布局阶段作为执行元件进行空间校核，也可作为非标气缸改型设计的参考基体。
