万升卧式储液罐罐体结构设计

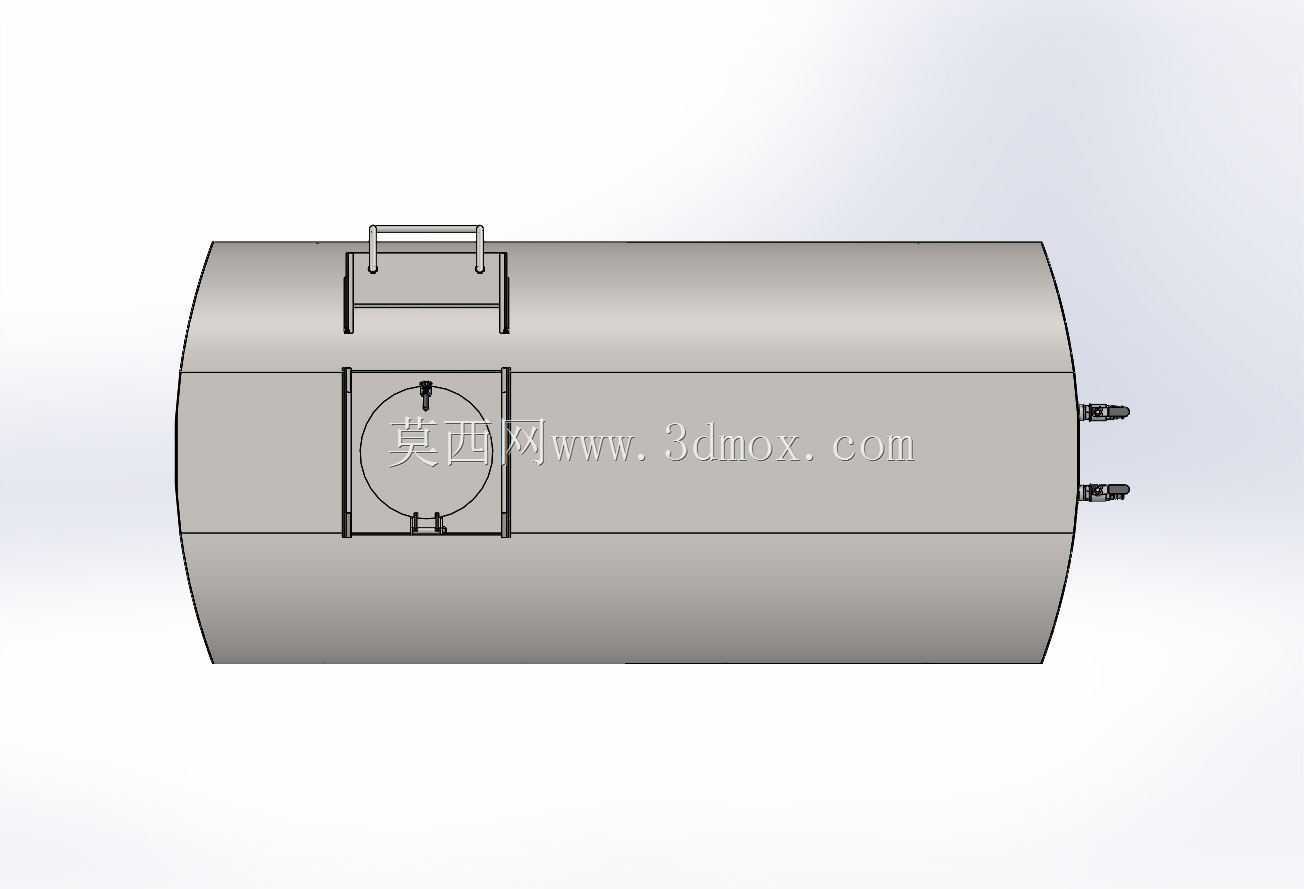

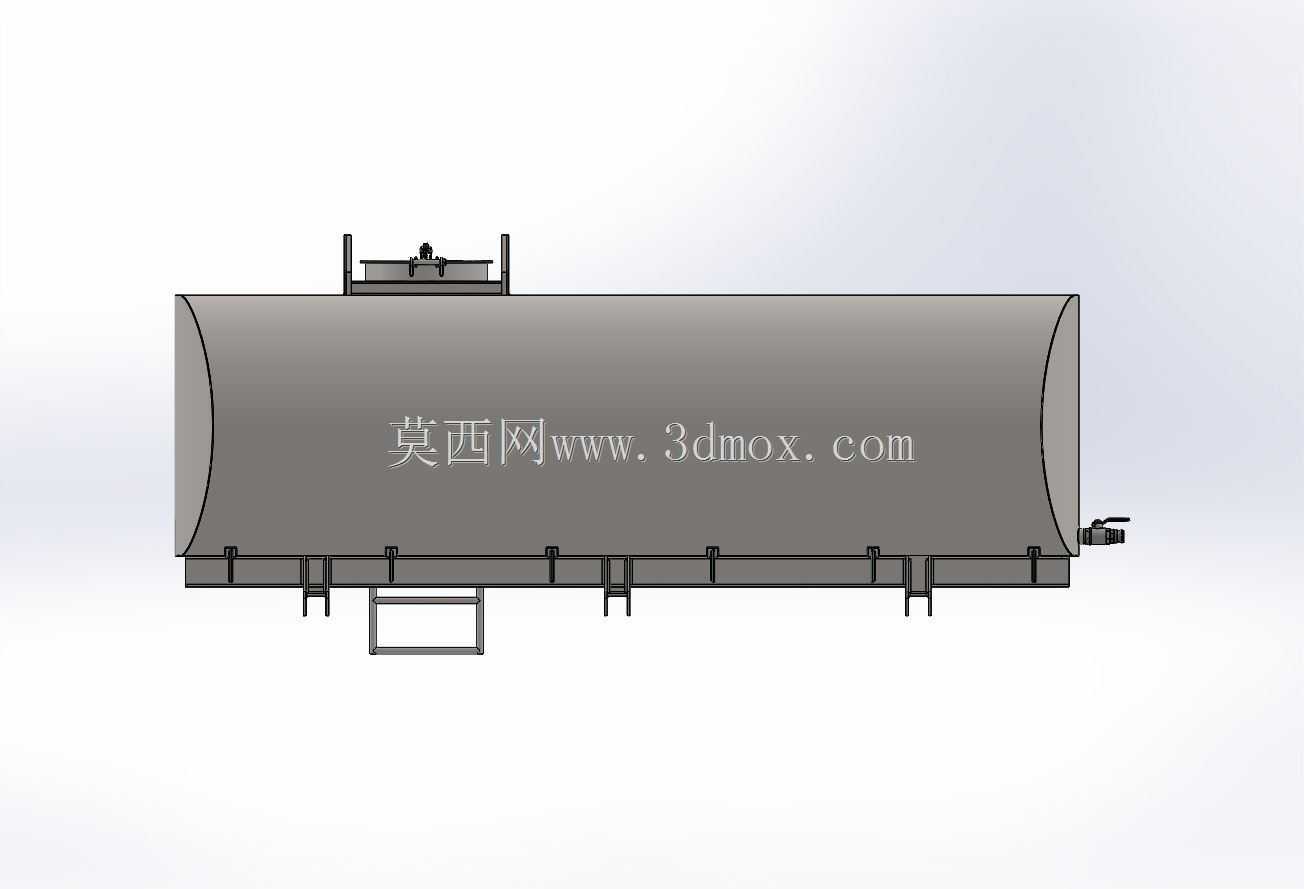

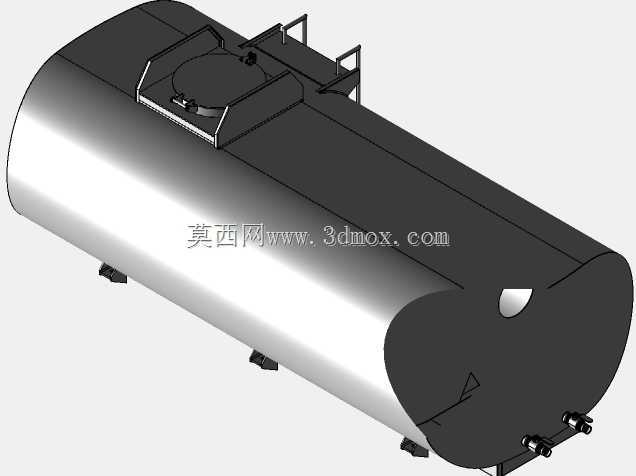

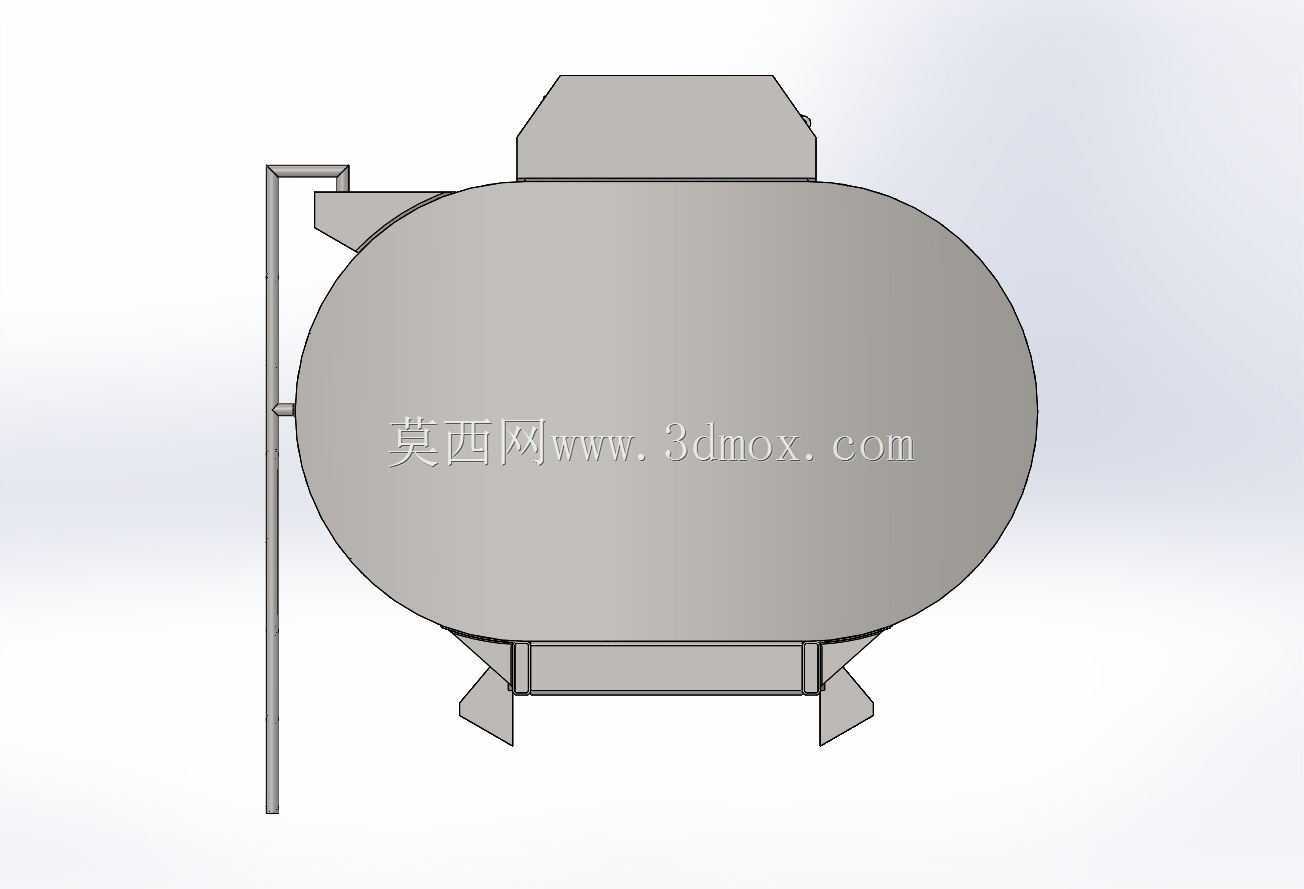

　　该卧式储液罐体面向散装流体介质的公路转运与厂区暂存场景，主体采用长圆筒搭配两端椭圆封头的构型，这种形态在同等壁厚与容积条件下能获得更优的应力分布，内部承压时筒壁薄膜应力连续，封头过渡区曲率变化平缓，可降低局部应力集中风险。罐体下部沿轴向布置多组鞍式支撑座，支撑接触面贴合罐壁弧度，将满载时的罐体重量均匀传递至底盘或安装基础；鞍座间距结合罐体挠度计算设定，既避免跨距过大造成罐壁中部下垂变形，也防止支撑过密导致热胀冷缩位移受限。罐顶设置人孔与检修操作平台，平台周边安装护栏，护栏高度与杆件间距满足人员站立操作时的防护要求，人孔盖采用快开或螺栓压紧结构，方便进入罐内完成清洁、检修与焊缝检测作业。罐体端部布置管路接口与阀件安装位，

　　接口位置避开封头高应力区，并预留操作扳手空间与管路连接余量，便于后续接入装卸管路、排空管路与安全附件。从建模细节看，罐体外部的爬梯、护栏与支撑构件均按实际装配关系搭建，护栏转角处连续焊接，支腿与罐壁连接处增设加强垫板，分散局部载荷。设计过程中需先确定容积对应的筒体内径与直段长度，再核算封头深度、鞍座包角及安装边界，确保整体外廓满足运输限界要求。罐顶平台的防滑板面与排水坡度也有体现，可避免积液造成人员滑倒。该类罐体结构不仅用于流体物料储运，也可作为移动式加注装置或临时储配单元使用，建模时对壁厚、焊缝余量及附件安装位置的还原，能够直接为结构校核、底盘匹配与现场安装提供参考。
