多层可调式工业物料存储架结构

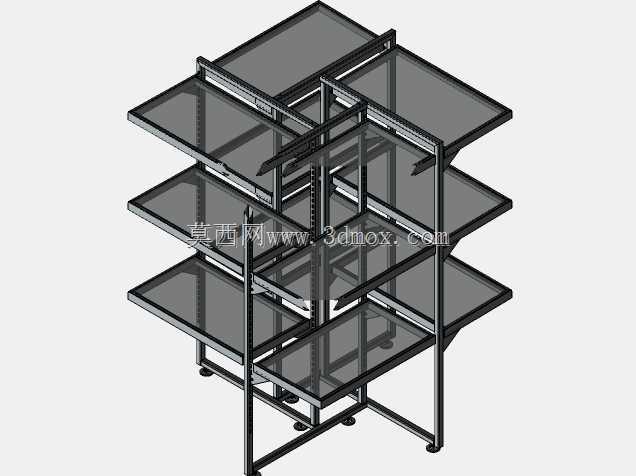

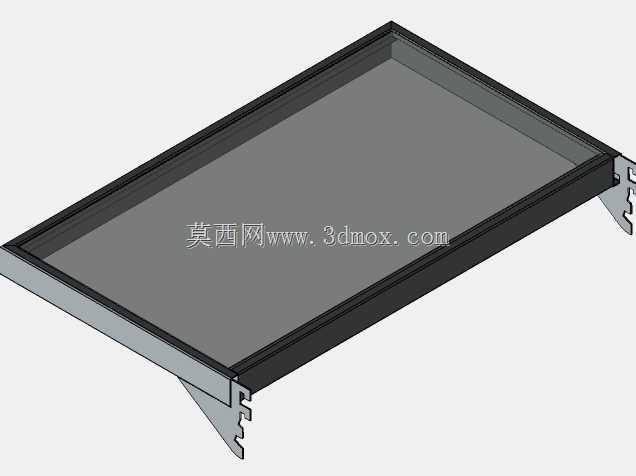

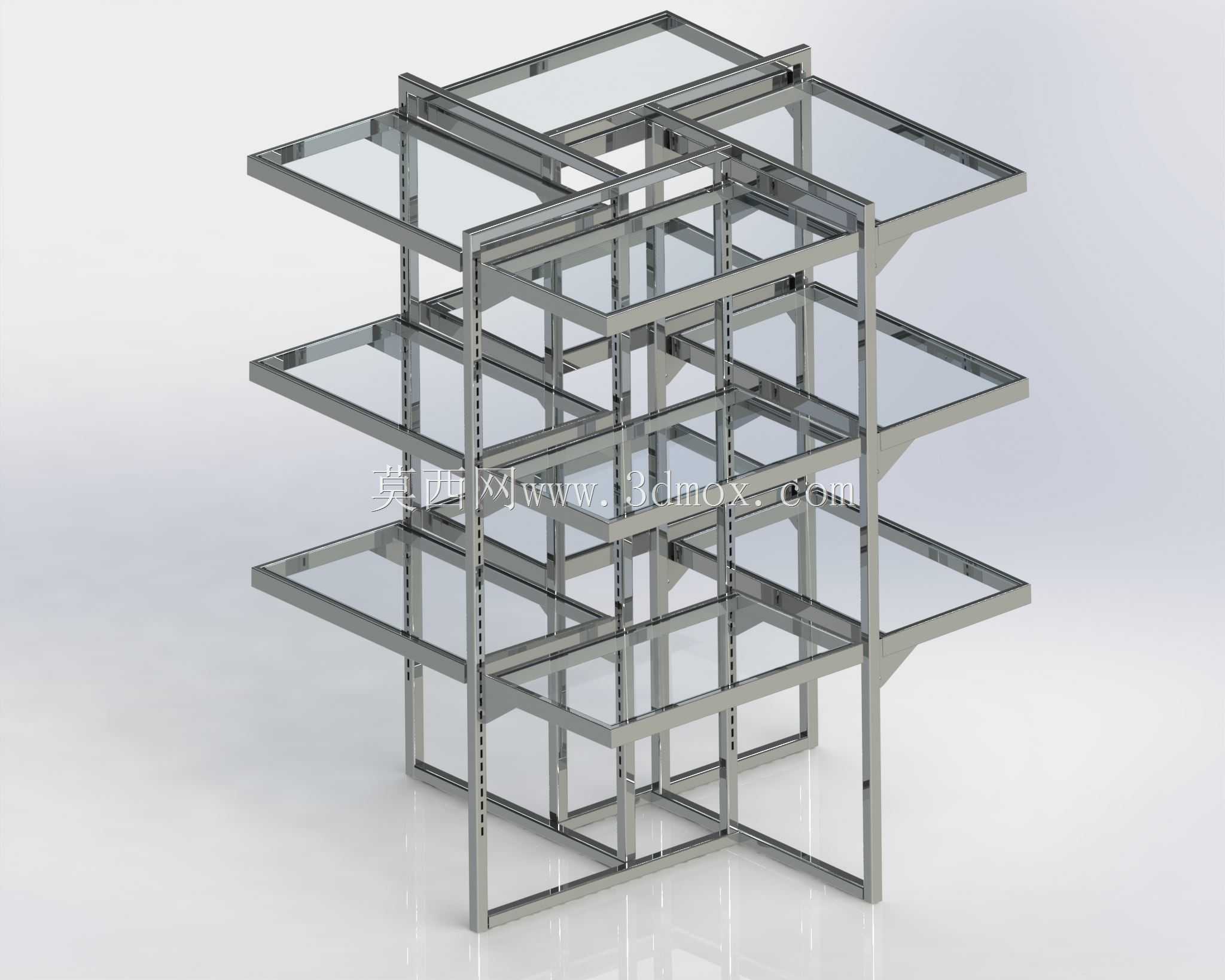

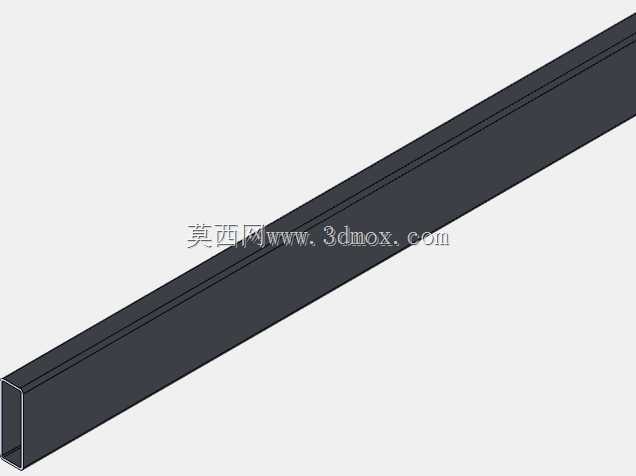

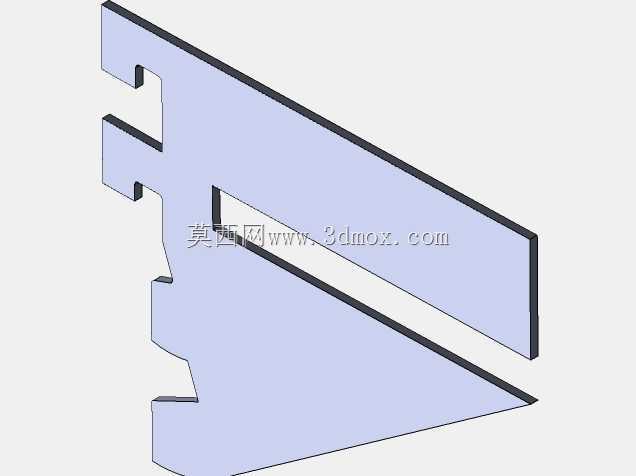

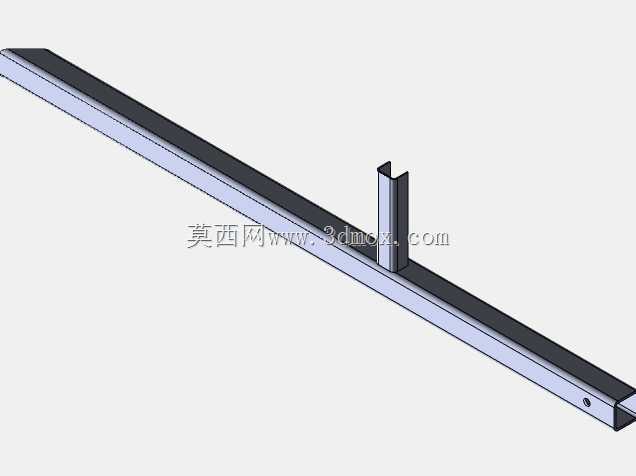

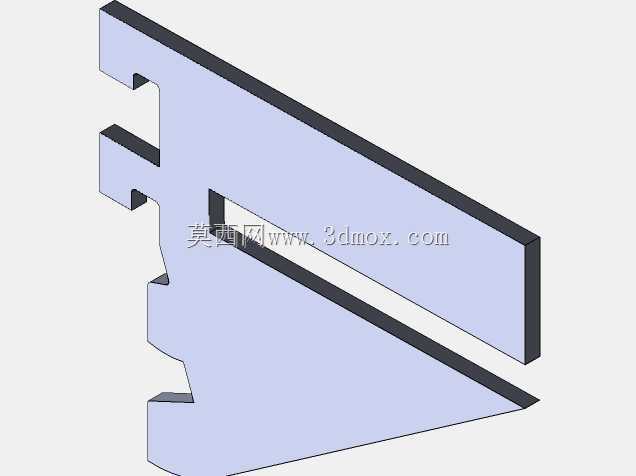

　　这套多层金属置物结构主要面向车间工位旁的临时物料存放、维修间工具分类以及实验室样品陈列等场景。整体采用方管焊接框架，立柱上预留等距孔位，层板支撑可沿孔位上下调整，以适应不同高度的工件、盒料或工装夹具。框架在进深与开间方向均设置横向拉杆，层板边缘折边并与支撑件贴合，保证受载后不易出现局部翘曲。从三维结构看，架体由左右两组立柱单元通过顶部和背部连接杆组合而成，形成三列、三层的开放格位；正面无门，取放路径短，适合频繁周转的作业环境。底部直接落于地面，未配置脚轮，更适合定位摆放、承载相对稳定的场合；若需移动，可在后期于立柱底板加装脚轮或调平脚，但需复核整体稳定性与连接强度。设计思路上优先考虑模块化与可视性：杆件截面统一，孔位规则，

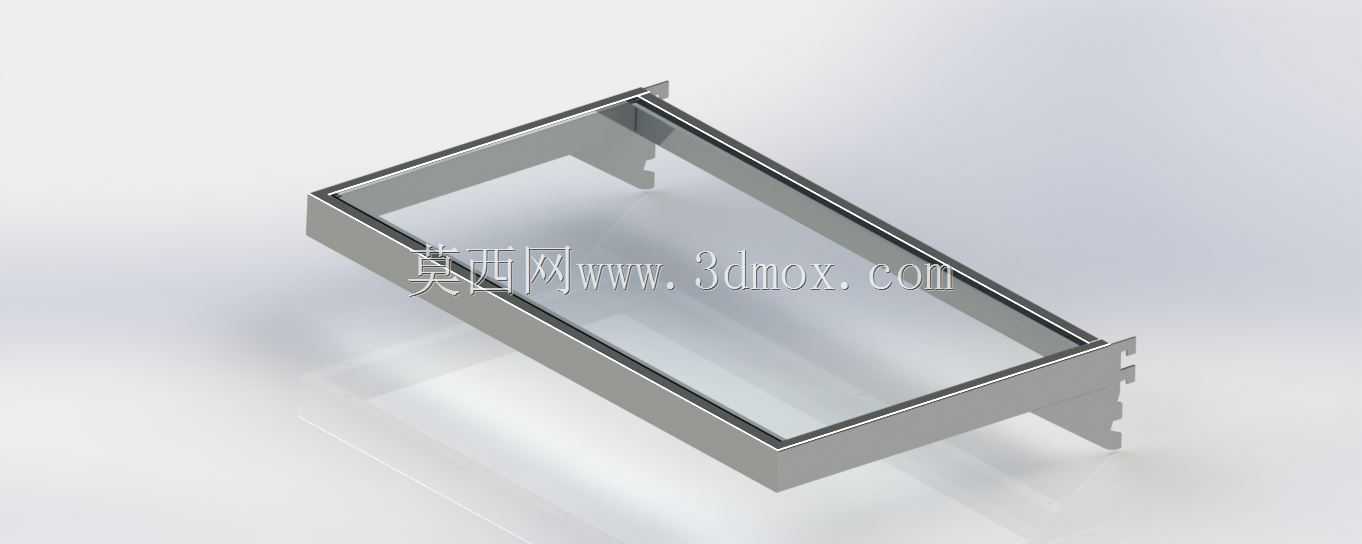

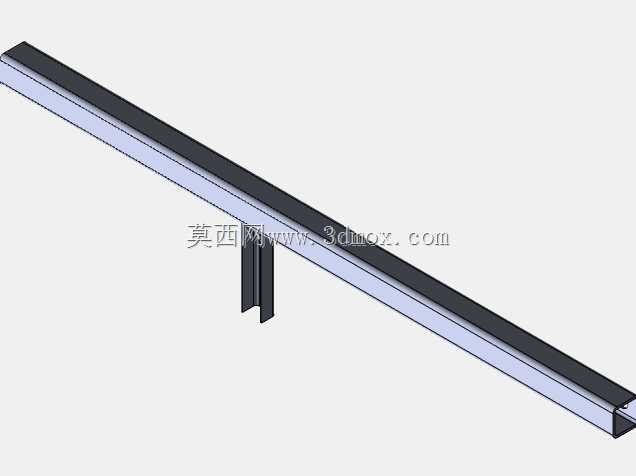

　　便于在建模阶段通过阵列与镜像快速生成变体；层板采用透明或半透明示意，既可表达承载平面，也能在装配校核中观察后方杆件与干涉情况。实际选型时，需要结合现场通道宽度确定整体外廓，并预留人员操作与叉车搬运间隙；层高调节范围决定了可容纳物料的最大高度，单层层板均布载荷则与方管壁厚、支撑跨度直接相关。背部拉杆能够抵消前后方向的晃动，顶部连杆增强左右单元的协同受力，若用于较重载荷，还应在层板下方增加中间横梁或在背部加装斜撑。安装边界方面，架体应放置在平整硬化地面，必要时通过膨胀螺栓固定立柱底板；周边需避开强振动源和明火区域，并保证顶层物品不遮挡照明或消防设施。对于结构设计从业者，该模型可作为参数化仓储架的基础框架，通过修改立柱间距、层数、孔距和杆件规格，快速衍生不同尺寸的工位架；对于设备选型人员，则可依据格位数量、可调范围和承载需求判断其是否满足现场物料管理要求。
