罗斯蒙特1199远程密封件3英寸法兰盘

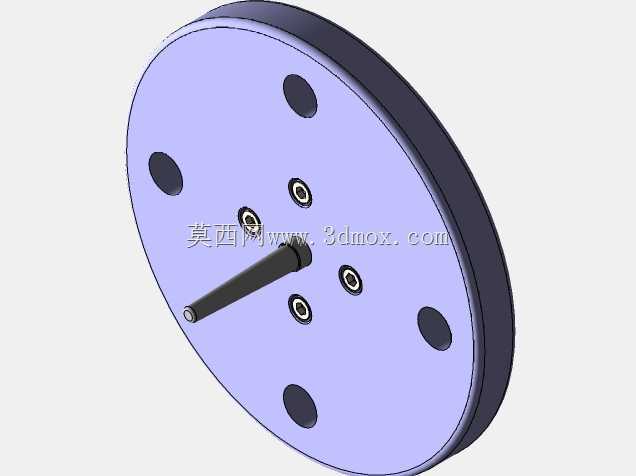

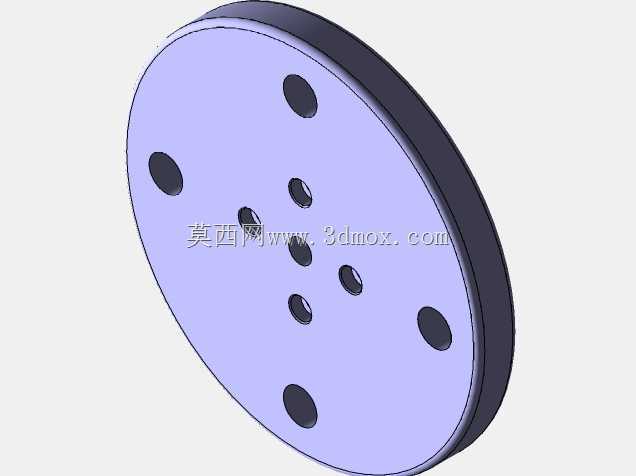

　　在压力、液位测量回路里，远传密封组件最常出现在高温介质、强腐蚀介质、高粘度易结晶介质以及卫生级要求较高的工况中。变送器本体不直接接触工艺介质，而是通过毛细管和填充液把膜片感受到的压力传递到测量室，这样既能避免高温损坏电子部件，也能减少引压管堵塞、凝固和腐蚀带来的维护问题。3英寸法兰作为这一组件的过程连接界面，需要同时承担密封承压、膜片定位、引压通道布置以及与现场容器或管道法兰对接的任务。该模型围绕罗斯蒙特1199系列远传密封结构展开，主体呈现为圆盘式法兰件，盘面厚度均匀，外缘按标准法兰连接尺寸形成安装边界。盘面上分布有多组通孔，其中外侧大孔用于穿装螺栓，与现场配对法兰紧固；中部和内侧小孔对应密封膜片组件、

　　远程连接器导线或填充液通道的安装位置。孔位并非随意排列，而是围绕中心测量轴线进行对称或偏心布置，目的是在有限的圆盘面积内兼顾螺栓承载、膜片感应区、焊接或装配空间以及毛细管引出方向。从结构设计角度看，这类法兰首先要确定公称尺寸和压力等级，再反推螺栓孔数量、节圆直径、孔径和密封面形式。3英寸规格在化工储罐、反应釜侧壁、液位变送器远传装置中比较常见，既能够提供足够的膜片接触面积，又不会因法兰过大而增加容器开口成本。模型中孔位边界清晰，能够帮助设计人员核对安装空间：法兰背面需要预留螺母拧紧空间，正面要与工艺接管或设备法兰贴合，侧向还要考虑毛细管或导线的弯曲半径，避免装配后出现硬折弯。实际选型时，法兰材质通常随介质腐蚀特性确定，

　　密封面形式则与垫片、压力等级和现场焊接条件相关。该三维模型把孔系位置、圆盘厚度和外轮廓直观表达出来，可用于检查远传膜片是否正对工艺介质、螺栓是否与周围管线干涉，以及连接器导线是否有可靠的引出路径。对于设备成套和仪表安装人员而言，这种结构不只是一个圆形连接板，而是压力传递路径中的关键界面：它既要保证机械连接强度，又要维持密封系统的稳定性，还要为膜片和毛细管提供准确的定位基准。在建模或复核时，应重点关注螺栓孔节圆与法兰外径的匹配、各小孔之间的壁厚、膜片安装区域的平面度要求，以及法兰与远程密封组件装配后整体高度是否超出现场保温层或操作空间。通过三维方式预先确认这些边界，可以减少现场配焊、返工和仪表移位的概率。
