恩德斯豪斯Prosonic Flow 92H超声流量传送器结构

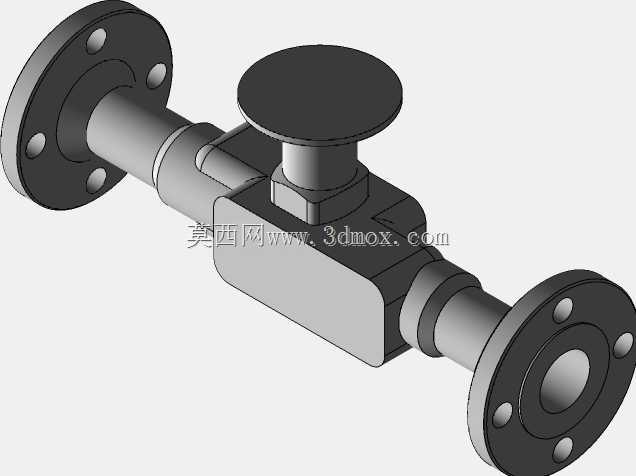

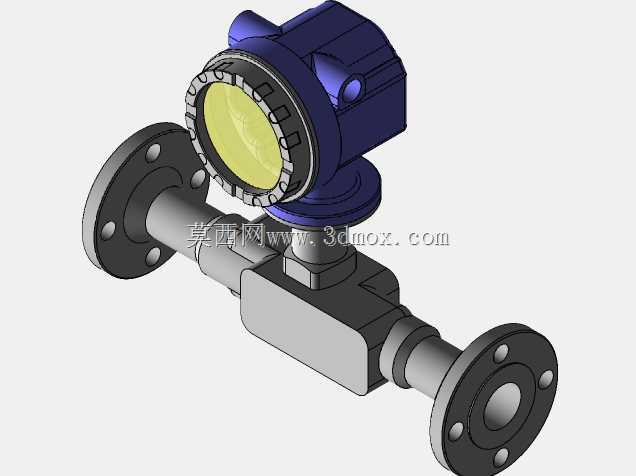

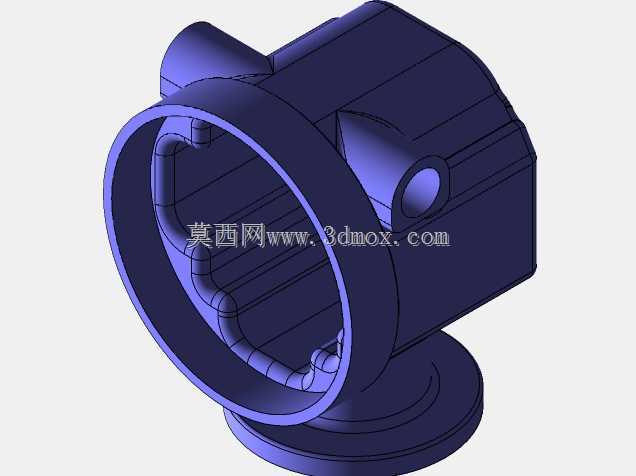

　　在化工、市政水处理、食品饮料的连续生产管线中，流量参数的稳定采集直接决定工艺配比精度与能耗核算准确性，这款外夹式超声流量传送器的三维结构，完全还原了现场安装的实际边界条件。从结构设计逻辑来看，主体测量段采用直通式圆管流道，两端配置标准凸面法兰，可直接与同公称通径的工艺管线对接，安装时无需额外加装变径短节，避免了流道突变带来的压损与测量紊流，流道内壁做了圆弧过渡处理，能减少介质滞留与结垢风险，适配洁净流体、含少量杂质的水性介质测量场景。顶部的传感表头通过方形转接块与测量管段刚性连接，转接块内部预留了超声换能器的走线腔与安装定位槽，换能器采用斜向对射的安装角度，声波传播路径完全覆盖管道通径截面，避免了管壁附近流速梯度带来的测量误差，

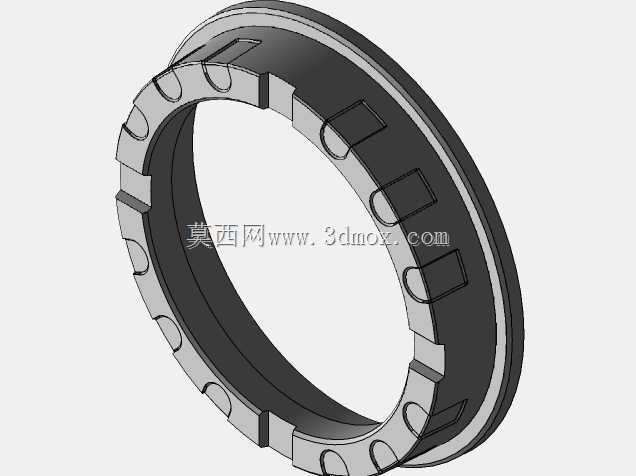

　　表头顶部的圆形端盖为快拆结构，无需拆卸整体表头即可完成换能器校准与接线操作，适配现场不停产维护的需求。从安装边界来看，法兰端面的螺栓孔位置、孔距严格遵循对应压力等级的法兰标准，测量段整体长度满足前10D后5D的直管段安装要求预留的结构空间，建模时已经把法兰密封面的凸台高度、螺栓孔沉孔深度、表头与管道的垂直安装高度都做了1:1还原，结构设计人员在做管线排布时，可以直接调用该模型核对安装净空，避免出现表头与周边管线、支吊架碰撞的问题。这款流量传送器无需破管即可完成测量的特性，也在结构上做了对应设计，测量管段与换能器的耦合面做了精密平面加工，保证超声信号的传输效率，整体壳体采用铸铝材质的结构设计，兼顾防护等级与整体重量，

　　现场安装时无需额外做重型支撑，仅靠两端法兰的连接强度即可满足固定要求。在做三维建模时，所有配合面的公差预留、安装避让空间都按照实际产品的装配要求做了还原，比如表头与转接块的连接螺栓位置、法兰密封面的粗糙度对应的结构特征、换能器安装面的倾斜角度都做了精准复刻，设备选型人员可以直接通过模型核对安装空间、对接尺寸，结构工程师也可以参考该模型的布局逻辑，优化同类管线检测仪表的安装结构设计，避免现场安装时出现干涉、维护空间不足的问题。
