沙辛达书第41页机械工件结构设计

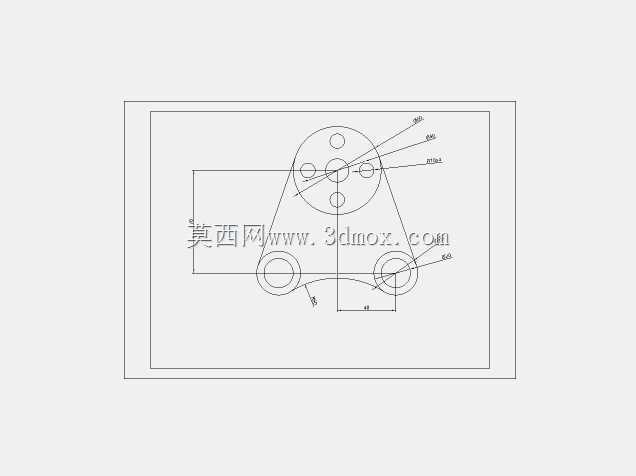

　　该工件属于典型的平面连杆类传动支撑构件，整体轮廓由上部圆形铰接座、中部梯形支撑臂与下部两个同轴铰接耳构成，在轻工自动化输送线、小型包装设备的间歇摆臂机构中应用广泛，主要承担动力传递与工位姿态切换的功能。从结构设计逻辑来看，上部圆盘中心开设主铰接孔，周边均匀分布四个小孔，既可以通过中心孔与驱动转轴配合实现周向旋转，周边小孔也可用于安装限位撞块或者感应触发片，适配不同工位的位置检测需求；圆盘与下部两个铰接耳之间通过斜向加强筋连接，筋板的倾斜角度经过受力校核，在摆臂频繁启停的交变载荷下，可有效降低臂身的弯曲变形量，避免铰接孔出现偏磨。下部两个铰接耳的孔位保持同轴，孔间距与配套连杆的孔距严格匹配，安装时销轴穿过双耳与连杆端头，

　　可将旋转运动转化为连杆的直线往复摆动，耳板外侧预留的台阶面可用于安装轴用挡圈，防止销轴在高速往复动作中发生轴向窜动。工件底部的弧形缺口是为了避让设备工作台面的凸起导轨，在摆臂下摆至极限位置时，不会与导轨发生运动干涉，缺口的圆弧半径与导轨外缘轮廓保持适配，预留的安全间隙控制在1至2毫米，既满足避让需求，也不会因间隙过大导致摆臂运行晃动。建模过程中，所有铰接孔的公差按照H7级精度设定，与销轴的g6公差形成间隙配合，保证转动灵活的同时控制径向窜动量；臂身的壁厚根据受力仿真结果做了差异化设置，铰接孔周边壁厚加厚，非受力区域适当减薄，在保证结构强度的前提下控制工件整体重量，降低驱动端的负载。该工件的安装边界以中心主孔为定位基准，

　　安装时需保证中心孔轴线与设备安装面的垂直度，两个下铰接耳的对称度误差需控制在0.05毫米以内，避免连杆运动时出现卡滞。在实际选型应用中，可根据设备的运行节拍调整臂身长度与铰接孔间距，若用于重载工况，还可在筋板表面增设减重孔的同时优化孔边圆角，降低应力集中系数，延长工件的疲劳使用寿命。
