方形气动执行缸前端安装固定座结构

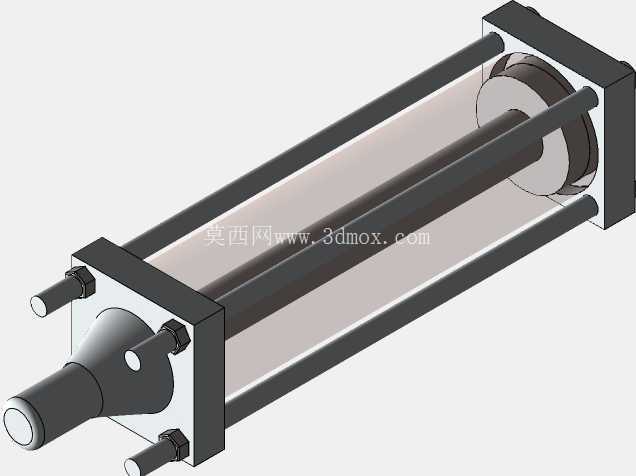

　　这套方形气动缸前端安装固定结构，在自动化产线的气动执行单元里属于非常典型的安装适配部件，日常做非标设备布局的时候，但凡用到方形缸体的直线气动执行机构，几乎都要配套这类端面固定座来完成缸体和工位机架的刚性连接。很多刚接触气动选型的工程师容易忽略安装端板的设计细节，实际现场调试时才会发现，端板的同轴度、安装孔位公差、端面贴合平整度，直接决定了气缸活塞杆伸出时的径向偏摆量，偏摆超差轻则导致推杆前端的工装卡滞、行程到位信号触发不准，重则会让活塞杆密封件长期受侧向载荷，出现漏气、密封圈异常磨损、缸筒内壁拉伤的故障。

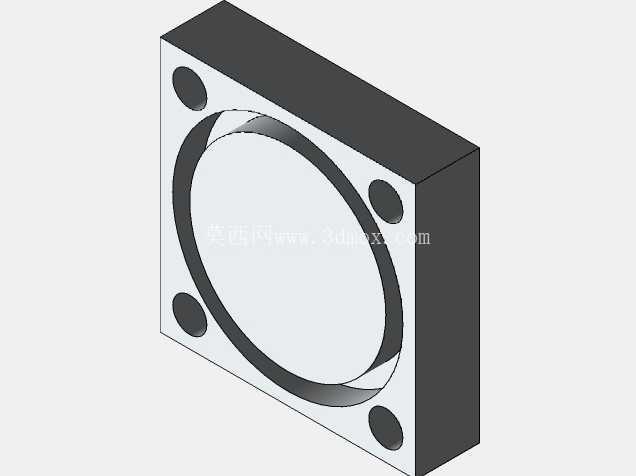

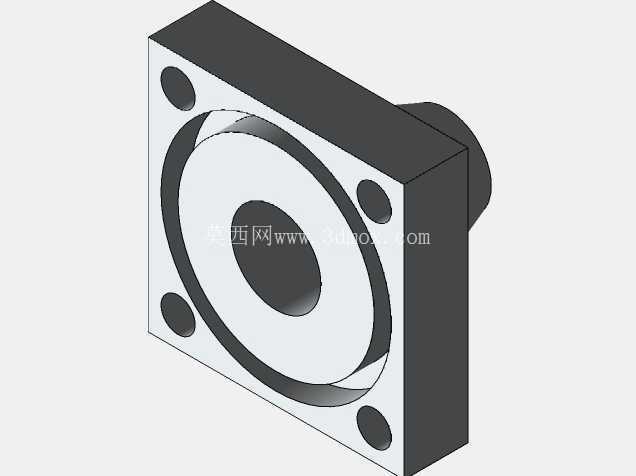

　　从结构外形来看，这个固定座整体采用方块式实心基体设计，主体轮廓为规整矩形，四个角位对称布置了贯通的沉头安装孔，这四个孔的中心距完全匹配标准方形气动缸的缸体端面螺孔规格，装配时可以直接用内六角螺钉从座体外侧穿入，和缸体端面的预制螺纹孔锁紧，不需要额外在机架侧做复杂的避让槽。座体中心加工出大直径的圆形贯通避让腔，这个腔体内径和气缸前端的端盖外圆做间隙配合，装配时缸体前端的凸台可以直接嵌入这个型腔里，既起到径向定位的作用，也能让缸体的轴向锁紧力完全均匀分布在整个贴合端面上，避免单点锁紧带来的缸体变形。

　　做这类零件的三维建模时，首先要先锁定安装边界尺寸：第一步先确认配套气缸的缸体外形截面尺寸，四个安装孔的孔距公差一般要控制在±0.1mm以内，孔位和中心型腔的同轴度公差要控制在φ0.05mm级别，如果同轴度偏差过大，锁紧螺钉之后缸体轴线会和固定座端面出现倾斜，活塞杆伸出时就会带着侧向力运动。中心避让腔的深度不需要做太厚，一般和缸体前端凸台的嵌入深度匹配即可，座体自身的整体厚度要根据气缸的最大输出推力来校核，比如缸径50mm的标准气缸，在0.6MPa工作气压下理论输出推力能接近1200N，这时候座体的厚度如果太薄，四个螺钉锁紧之后或者气缸满行程推出受力时，座体板面会出现微幅挠曲，长期往复载荷下甚至会出现固定螺钉松动的问题。

　　实际应用场景里，这类固定座常用在两类工位：一类是气动压紧工位，比如工装夹具上的气缸垂直安装，用来驱动压头压紧工件，这时候固定座要锁在夹具的安装立板或者台面板上，座体的外侧端面和机架板面完全贴合，四个贯通孔也可以直接穿过长螺栓，把气缸和座体一起锁紧在机架上，不需要在机架侧加工对应螺纹，装配和后期维护拆换气缸都非常方便；另一类是气动推料工位，气缸水平布置在输送线侧方，推杆前端连接推块，把工件从输送线定位工位推到下一道工序，这时候座体承受的是气缸往复动作的反作用力，方块式的实心结构相比薄型法兰安装片，抗振性要好很多，设备长期高速往复运行也不容易出现固定位松动。

　　设计思路上，这个零件没有做多余的减重镂空，四个角的安装孔做了沉孔处理，锁紧螺钉的头部可以完全沉入座体表面，不会突出在外，既避免了设备运行过程中人员剐蹭到螺钉头，也能让座体和机架贴合的时候没有间隙，不会因为螺钉头部顶在机架板面上导致贴合不实。中心圆形型腔的边缘做了小尺寸的倒角，装配缸体凸台的时候可以起到导向作用，不需要人工反复对齐孔位，吊装或者手工装配时都能快速把缸体对位嵌入。外轮廓的直角棱边也做了微小的倒角去毛刺处理，符合机械零件的安全设计要求，不会在搬运装配时割伤操作人员。

　　从安装边界来说，座体的矩形外轮廓边长要比缸体的外轮廓单边宽出10~15mm，留出足够的螺钉锁紧操作空间，使用标准内六角扳手拧螺钉时，扳手不会和缸体外壁发生干涉。中心型腔的内径要比缸体前端凸台外径大0.2~0.3mm的间隙，既保证装配时可以轻松嵌入，又不会因为间隙过大导致定位偏差。四个安装孔的孔径要比选用的锁紧螺钉外径大0.5mm左右，预留少量的装配调整余量，抵消缸体自身螺纹孔的 minor 位置偏差，降低零件加工的精度成本，同时完全满足现场使用的刚性要求。这类零件一般选用6061铝合金或者Q235钢材做表面发黑处理，铝合金材质重量轻、加工成本低，适合普通载荷的气动工位，钢制件则适合大推力气缸、高频往复动作的重载工况，设计时可以根据气缸的实际输出力按需选材。
