双孔弯臂式机床连接摆杆

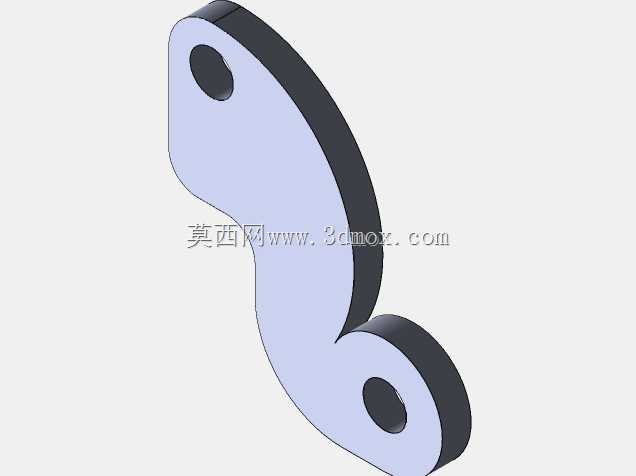

　　该零件属于典型的平面轮廓类传动连接件，整体为等厚板状弯臂结构，两端各设置一个同轴贯通圆孔，中间通过平滑过渡的异形曲臂相连，主要用于机床夹具、手动锁紧机构或小型连杆机构中传递摆动动作。从结构功能上看，两端圆孔分别承担铰接与定位作用：一端可绕固定销轴回转，另一端与执行销、拉杆或滑块配合，将旋转运动转化为有限角度的摆动或直线牵引。曲臂轮廓并非随意绘制，其曲率变化需要兼顾运动包络空间与受力方向，避免在夹紧或换向过程中与相邻支座、压板发生干涉。板厚方向保持均匀，适合采用板材切割后去毛刺的工艺路线，也可作为铣削加工练习件，用于训练草图约束、圆弧相切、拉伸凸台及孔特征建模能力。

　　在实际设备布局中，这类摆杆常出现在车床溜板锁紧、钻床夹具联动、工装快换压臂以及检测台拨动机构里。工作时，销轴穿过端部孔位形成回转副，孔与轴之间一般保留小间隙配合，臂体承受的载荷以平面内弯矩和剪切为主，因此轮廓过渡处应避免尖角，减少应力集中。中间弯段的外凸与内凹曲线决定了力臂长度和运动轨迹：外轮廓需要让出周边零件的运动空间，内凹曲线则控制摆杆在极限角度下的最小通过距离。建模时先绘制单侧封闭轮廓，重点约束两端圆心距、孔直径、板厚以及各段圆弧的相切关系，再沿法向拉伸成型；两个端面应保持平行，孔轴线垂直于板面，这样才能保证铰接后转动灵活、不别劲。

　　安装边界方面，需校核两孔中心距与机构行程的匹配关系，确认摆杆在全摆角范围内不与底座、螺栓头或其他连杆碰撞；端部孔周围保留足够的承压宽度，防止薄壁处压溃。若用于频繁动作的场合，可在孔内加装衬套以提高耐磨性，臂体表面进行发黑或镀锌处理。该件结构简洁却包含机械设计中常见的铰接、力臂、轮廓包络和等厚板加工要素，既适合作为CAD/CAM入门练习，也可直接作为轻载联动机构中的基础摆杆使用。
