CA6140车床进给传动西尔片联动支座

　　这套联动铰接支座构件对应普通卧式车床进给箱与溜板箱之间的传动联动工位，在CA6140这类通用卧式车床的进给传动链路里承担两路轴端的同步连接、位置限位与扭矩传递作用，日常设备运维中更换磨损的进给联动件时，可直接参照该结构完成测绘、修配与替换，避免车床进给动作出现卡滞、不同步或者传动间隙超差的问题。

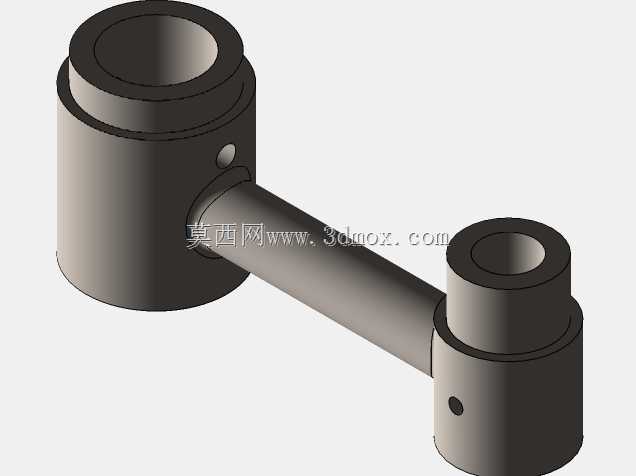

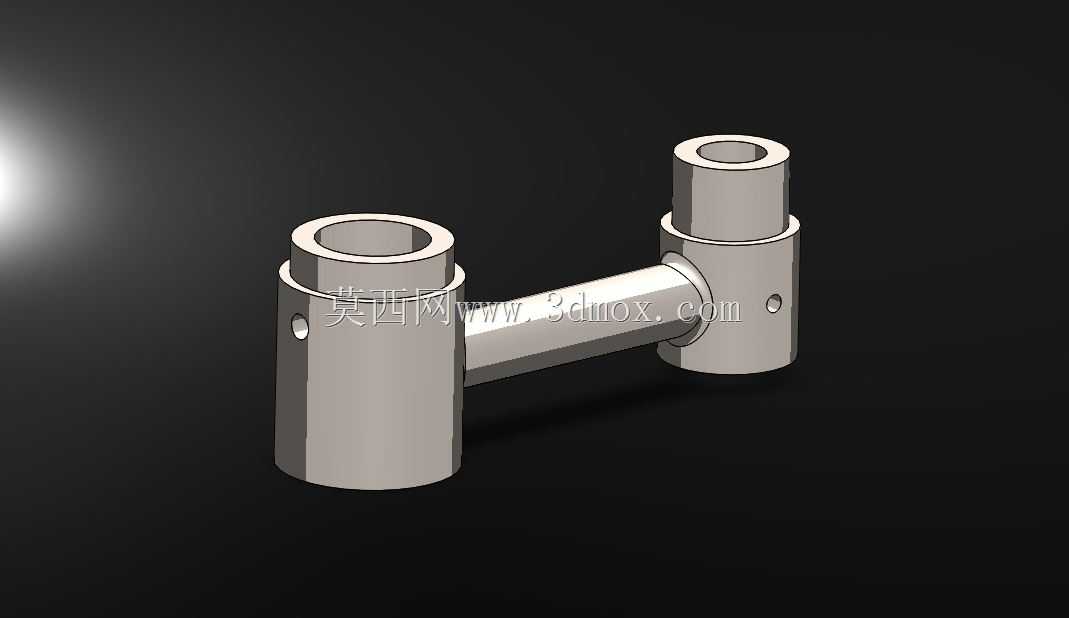

　　从结构布局来看，构件两端为带同轴内孔的立式套筒，中间通过等径直杆将两个套筒刚性连为一体，两个套筒的中心距严格匹配车床对应安装工位的两根传动轴的跨距，安装时套筒内孔直接套入对应轴段，侧壁预留的径向小孔用于装入紧定螺钉，完成套筒与轴段的周向锁止，防止传动过程中构件出现周向打滑或者轴向窜动。套筒下端做了加厚凸缘设计，凸缘端面可贴合轴肩或者箱体定位面，既承担轴向定位的限位作用，也能分散传动时的接触应力，避免薄壁套筒长期受交变载荷出现孔口变形。

　　建模过程中优先完成两端套筒的内孔、外圆、凸缘特征搭建，保证内孔与外圆的同轴度公差符合车床传动件的装配要求，中间连接杆的轴线与两个套筒的轴线保持垂直相交，杆身与套筒衔接处做了圆角过渡，消除应力集中隐患，避免车床频繁换向、启停时衔接位置出现疲劳断裂。径向紧定螺孔的位置避开套筒内孔的主配合面，螺孔深度满足紧定螺钉的旋合长度要求，安装后螺钉端头可顶紧轴段表面的定位凹坑，锁止可靠且不会划伤轴的配合面。

　　实际装配边界上，套筒的外圆直径、总高度都适配车床箱体内部的预留安装空间，中间连接杆的杆身直径在保证刚性的前提下避开周边齿轮、拨叉等运动构件的运动行程，整机运行时不会出现运动干涉。该构件属于车床进给机构的典型联动传力件，结构简洁但形位公差要求明确，建模时所有配合面的尺寸链都围绕装配同轴度、中心距精度展开，既可以作为机床维修测绘的参考参照，也能作为普通卧式车床传动机构教学演示的具象结构案例，帮助从业者理解轴间刚性联动构件的设计逻辑与装配要点。
