CA6140车床盲肠书异形支座结构

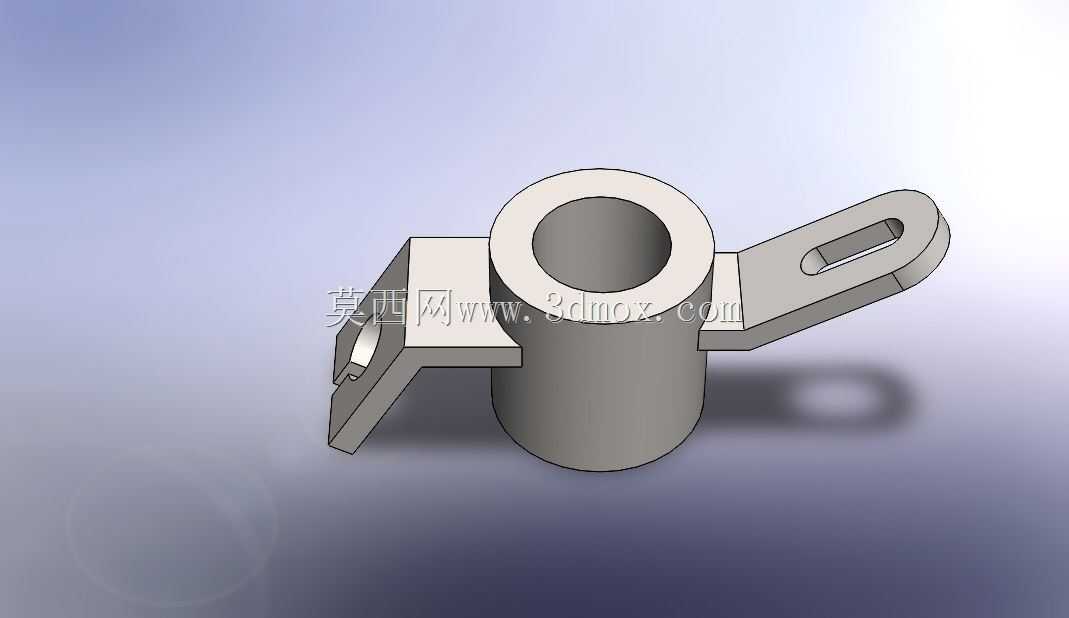

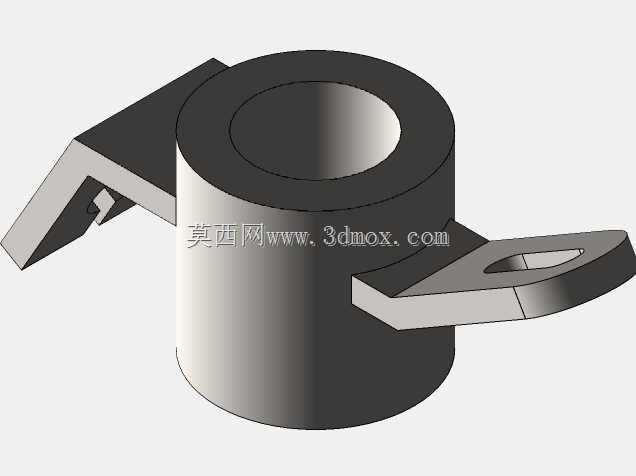

　　该零件属于CA6140普通车床配套的小型支撑类构件，在车床进给系统、溜板箱辅助限位或是小型工装挂载场景中承担定位与支撑作用，零件主体为同轴阶梯圆柱筒体，筒体内部加工出贯通圆孔，既可以作为轴类零件的回转支撑座，也可穿入锁紧螺栓完成整机工位的固定。筒体两侧向外延伸出不对称的悬臂耳板，耳板末端开设异形安装槽与定位孔，区别于常规对称支座的设计逻辑，两侧耳板的弯折角度、延伸长度均按照车床内部狭小安装空间的边界做适配，一侧耳板偏短、折弯角度陡峭，用于贴紧车床床身侧壁的凸台完成径向限位，另一侧耳板向外平缓延伸，预留的长槽孔可适配安装时的位置公差，避免装配时因床身铸造误差出现孔位错位无法锁付的问题。

　　建模阶段先以筒体的内孔轴线为全局设计基准，优先保证内孔的同轴度与圆柱度公差，内孔作为整个零件的装配核心，若轴线偏移会直接导致穿入的导向轴出现卡滞、磨损加剧的问题。筒体的外圆壁厚按照普通车床灰铸铁件的常规壁厚取值，兼顾刚性与铸件冷却时的缩孔风险，筒体上端面与下端面均预留加工余量，实际生产中可通过车削一次装夹完成两端面与内孔的精加工，保证端面与内孔轴线的垂直度。两侧耳板与筒体的交接位置做了加厚过渡处理，避免直角交接处出现应力集中，在车床运行产生持续振动的工况下，防止耳板根部出现疲劳断裂。耳板上的异形槽轮廓按照装配螺栓的滑动行程设计，槽边做倒角处理，既方便装配时快速对位，也消除了板材切割后的锐边。

　　从安装边界来看，筒体的总高度控制在车床相邻部件的间隙范围内，不会和上方的溜板移动路径发生干涉，两侧耳板的外伸宽度经过现场空间校核，安装后耳板下方预留足够的扳手操作空间，锁紧螺母时无需拆解周边其他部件。零件的受力路径从耳板的安装锁付点传递到筒体主体，再通过内孔配合面分散到配套轴件或床身安装面上，非对称的耳板布局恰好对应车床内部左右不等的安装空位，不需要额外加装调整垫片即可完成贴合固定。这类支座类零件在车床维保改造中经常需要替换，原有铸件若出现耳板断裂、内孔磨损失圆的情况，可参照该三维结构直接完成坯件建模与加工，省去手工测绘的误差，装配后能快速恢复车床辅助部件的定位精度，日常作业中也可作为简易工装的转接底座，在筒体上方挂载小型行程开关、润滑管路固定夹等辅件，拓展车床的附加功能。
