带双插杆中心通孔四孔定位金属连接构件

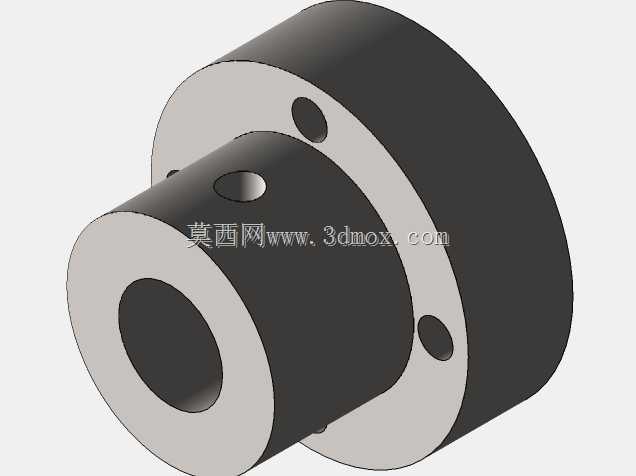

　　该构件属于机械传动与定位系统中的常用连接类零件，主要应用于机床工装夹具、小型自动化设备的工位定位、检测治具的基准固定场景，可作为轴类零件的端部连接座，或是气动执行元件的输出端转接件使用，在需要重复定位精度的装配工位中，能够配合插杆实现快速对位，减少工装调整的辅助时间。从结构设计来看，主体采用阶梯轴套式布局，大直径圆柱段作为安装基准面，外圆面可直接嵌入安装座的预制孔内，依靠外圆与安装孔的间隙配合实现初步定位，端面上均匀分布的四个小孔为螺纹安装孔或是销钉孔，可根据实际装配需求选择螺钉锁紧或是圆柱销固定，两种固定方式可适配不同的载荷工况，当承受径向冲击载荷时优先选用销钉定位，承受轴向拉压载荷时可采用螺钉锁紧的连接方式。

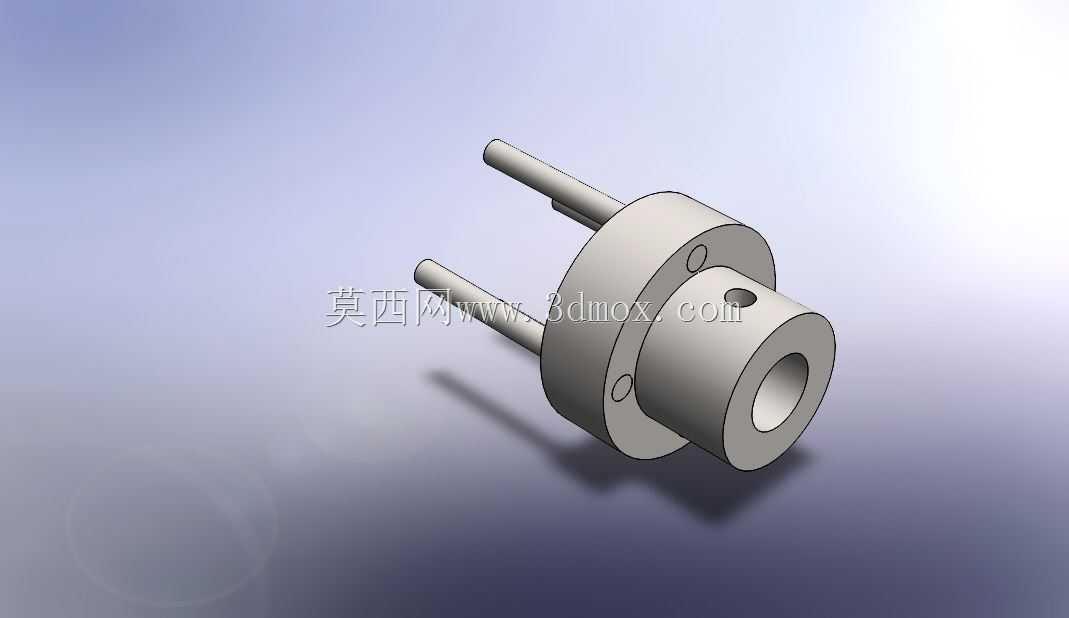

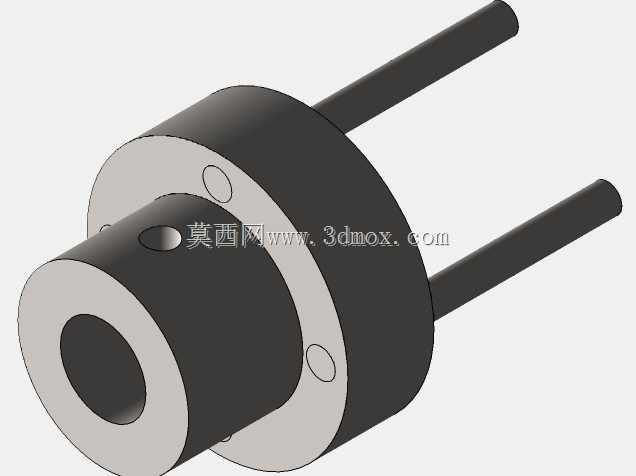

　　构件前端伸出的两根平行插杆为定位工作端，插杆的外圆尺寸经过公差匹配，可插入对应工位的定位孔内，实现两个相对运动部件的位置锁定，插杆与主体基座的连接采用过盈压装的工艺结构，在建模时预留了压装导入倒角，避免压装过程中出现切屑刮伤配合面的问题。中心位置的通孔为贯穿式设计，一方面可减轻零件整体重量，另一方面可作为穿线孔、流体通道或是同轴心轴的穿过孔，适配多类复合安装需求，通孔的入口处做了倒角处理，方便管线或是轴件的导入，避免锐边划伤配套零件表面。在安装边界设计上，大直径圆柱段的轴向长度为安装配合长度，设计时充分考虑了安装座的壁厚，确保安装后端面与安装座表面齐平，不会出现突出干涉相邻部件的问题，两根插杆的中心距严格按照配套定位孔的孔距设计，

　　同轴度公差控制在合理范围内，避免插装时出现卡滞。零件的所有锐边均做了倒钝处理，既避免装配过程中划伤操作人员，也能减少应力集中，提升零件在交变载荷下的使用寿命，外圆面与端面的垂直度公差经过优化，确保安装后基准面的贴合度满足定位精度要求，这类结构的零件在小型专机、检测设备、工装夹具的设计中应用频次较高，建模时的参数化设计可方便后续根据实际安装需求调整插杆长度、主体直径、中心孔尺寸等参数，快速衍生出适配不同工位的同系列构件。
