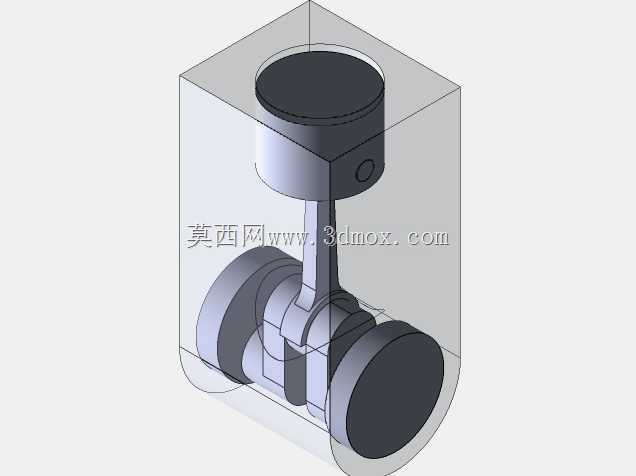

发动机活塞连杆传动组件结构设计

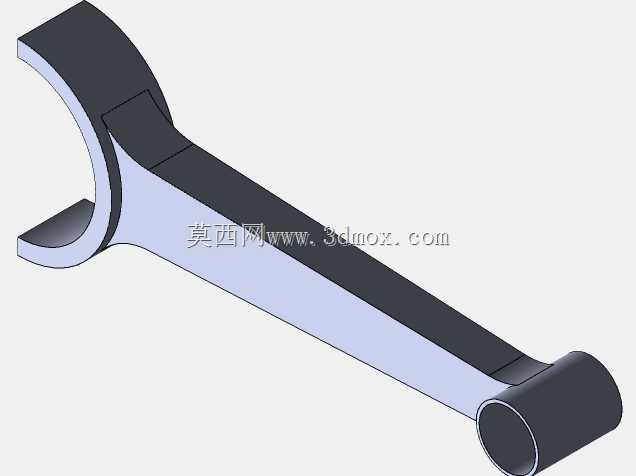

　　这套连杆构件的三维结构，核心服务于往复式动力机械的动力转换环节，在小型内燃动力、试验台动力单元以及教学演示动力总成中都能见到同类结构的应用。构件一端为半开式的大头抱合结构，用来与曲轴曲柄销配合，工作过程中随曲轴回转完成摆转动作；另一端为整圆式小头结构，通过活塞销与活塞本体相连，把活塞承受的燃气爆发压力传递给曲轴，最终将活塞的直线往复运动转化为曲轴的旋转扭矩输出。从结构设计逻辑来看，杆身采用了变截面的过渡形态，从大头端到小头端平滑收窄，既规避了截面突变带来的应力集中问题，也在保证整体抗弯、抗扭刚度的前提下，尽可能削减了构件自身的往复运动质量，降低动力运行过程中的惯性载荷。大头的半圆弧接合面预留了足够的配合宽度，

　　能够保证轴瓦装配后的贴合面积，工作时可均匀承载曲柄销传递的交变载荷，减少局部接触应力过大导致的磨损、疲劳失效风险。小头的整圆结构内壁可配套压入衬套，为活塞销提供稳定的转动支撑，油道可顺着杆身的布置空间连通大小头润滑点位，让压力机油能够顺利抵达摩擦副表面，形成持续的润滑油膜。在安装边界层面，大头的开合尺寸需要与曲轴曲柄销的直径、连杆轴瓦的壁厚严格匹配，装配时螺栓锁紧后的抱合力需满足设计要求，既不能过松导致工作中出现敲击异响，也不能过紧造成轴瓦变形、油隙消失出现抱轴故障。小头的内孔直径、端面宽度要和活塞销座的间距、活塞销外径适配，保证连杆在活塞销座之间有合适的轴向窜动间隙，避免热态工作时因构件膨胀出现卡滞。

　　杆身的外部轮廓在整机布置时需要避让曲轴平衡块、缸体内壁以及活塞裙部，在曲轴回转、连杆摆动的全行程内，不能和周边零部件发生运动干涉。这类连杆构件在动力总成中属于核心受力件，建模过程中需要重点还原大小头的同轴度要求、杆身的过渡圆角、接合面的定位结构，这些细节直接决定了后续工程出图、工艺加工以及装配验证的准确性，也能为后续的有限元强度校核、运动学仿真提供可靠的数模基础。
