汽车维修用空气再循环设备结构

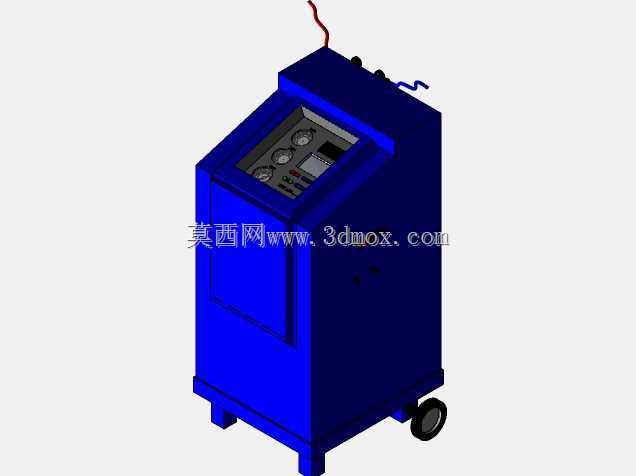

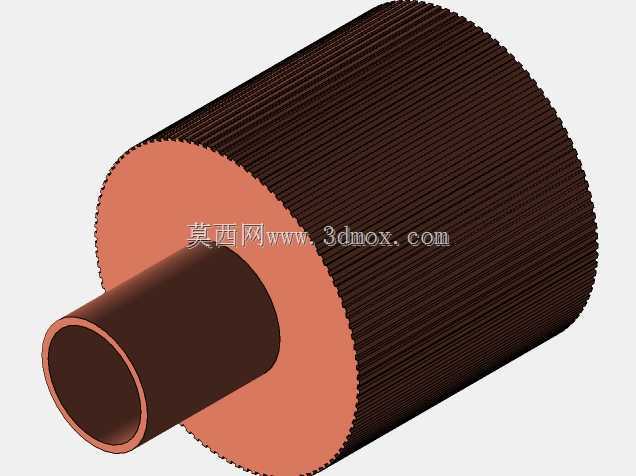

　　该模型呈现的是一台面向汽车维修与保养工位的空气再循环设备，整体采用立式柜式结构，底部配置脚轮，适合在车间内短距离移动，靠近举升机、保养工位或轮胎作业区使用。设备上部集中布置仪表、控制元件和接口区域，柜体内部用于容纳气路、阀件、过滤或循环相关组件，外部面板则承担操作、观察和维护功能。从实际使用角度看，这类设备的核心价值在于把空气处理、压力显示、管路连接和操作控制集成到一个可移动单元内，减少现场零散管线布置，提高工位作业的整洁度与重复性。

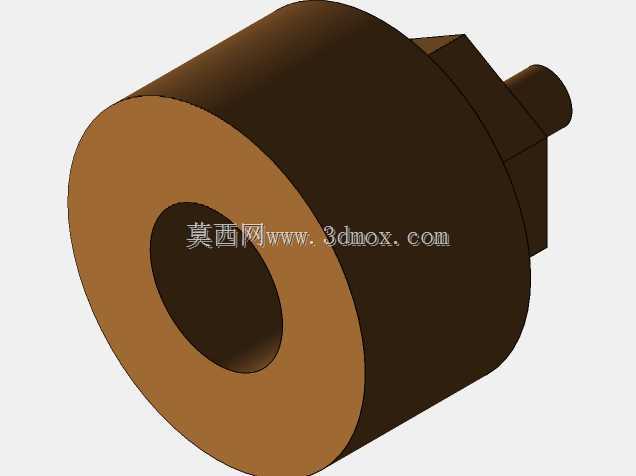

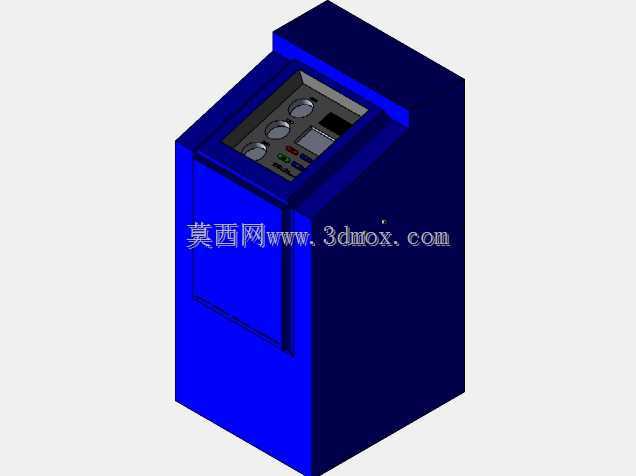

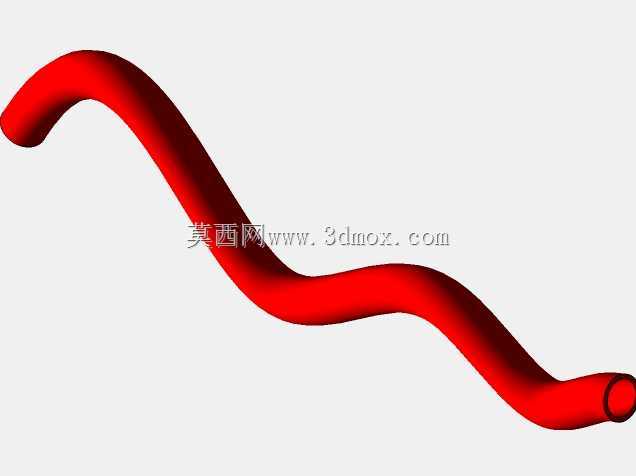

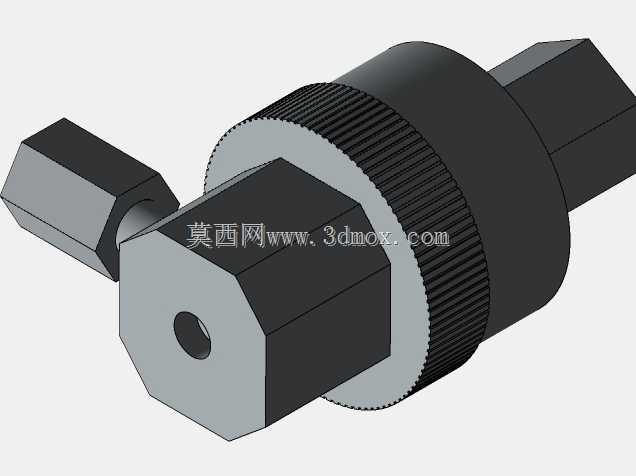

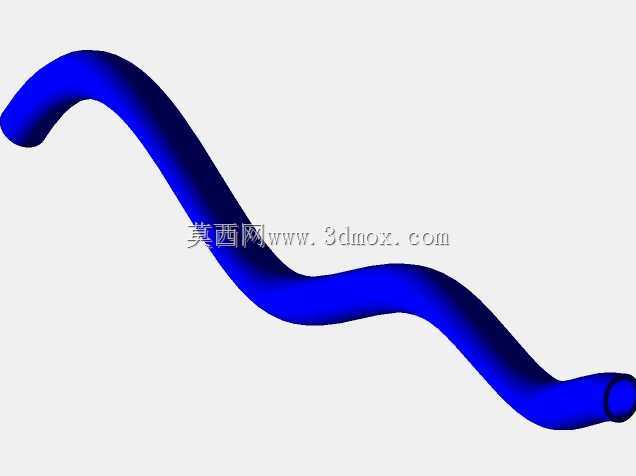

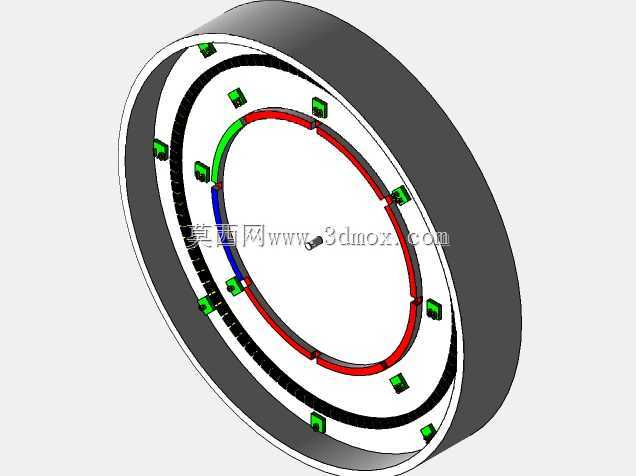

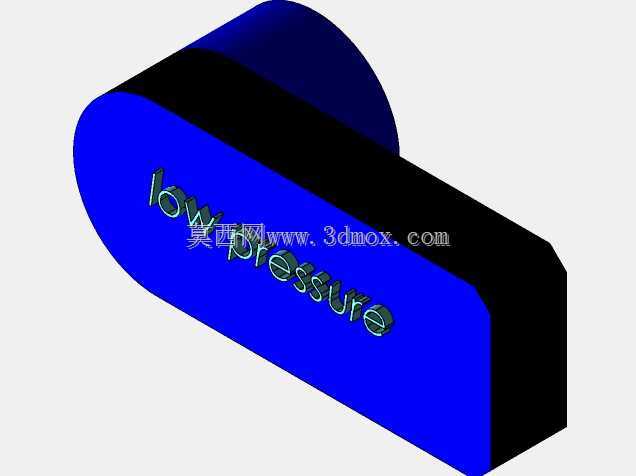

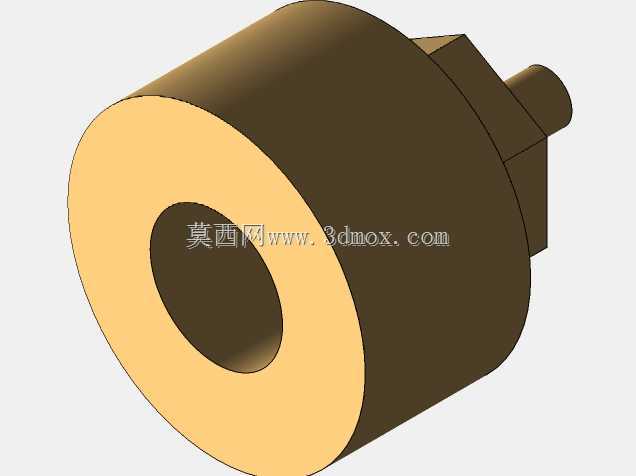

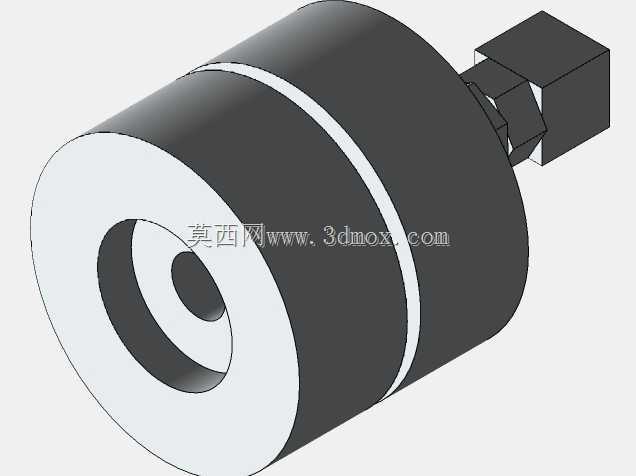

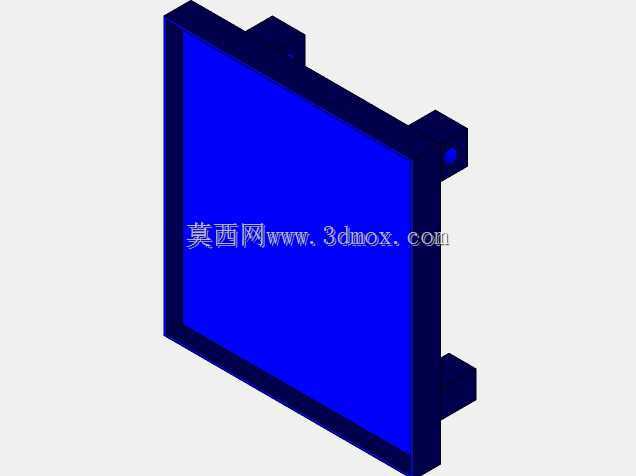

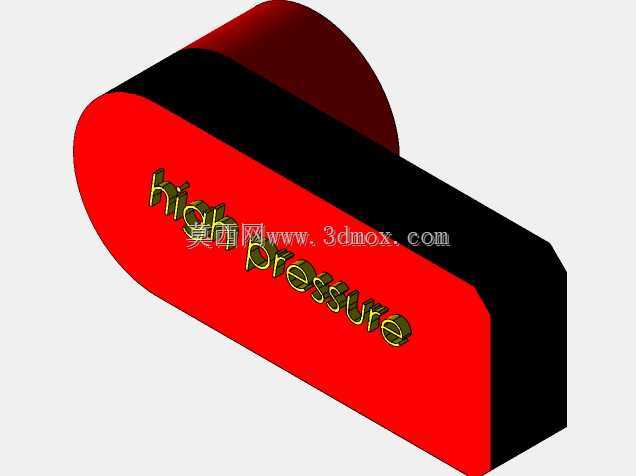

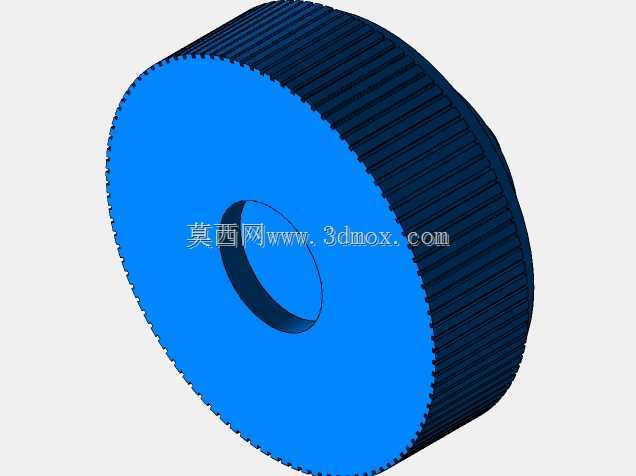

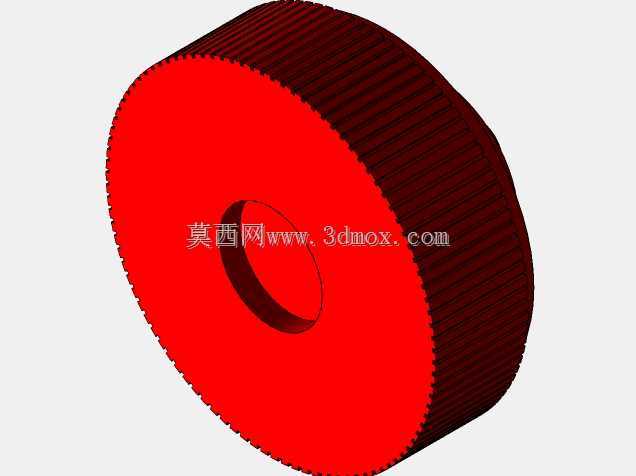

　　建模时对操作面进行了明显倾斜处理，使仪表和控制区朝向操作人员，符合站立作业时的观察习惯。顶部预留的接头、弯管和出线结构，说明设备需要与外部气源、被处理系统或附属管路连接；前面板上的多表布局可用于显示不同回路压力或工作状态，旁边的开关、显示区域则承担模式切换和状态反馈。柜体侧面保留封闭立面，既能够保护内部元件，也为后续张贴标识、安装扶手或维护门提供了平面基础。

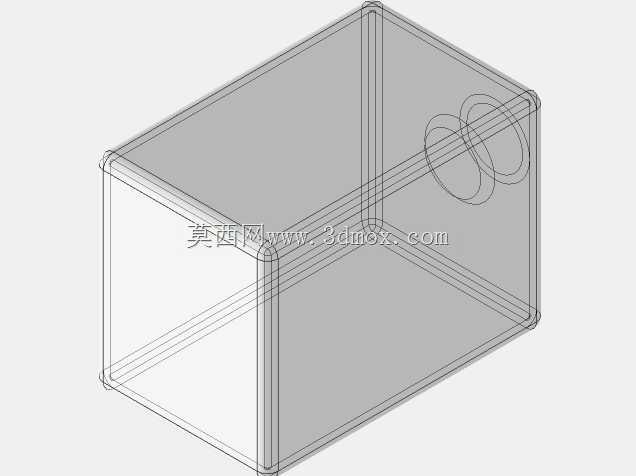

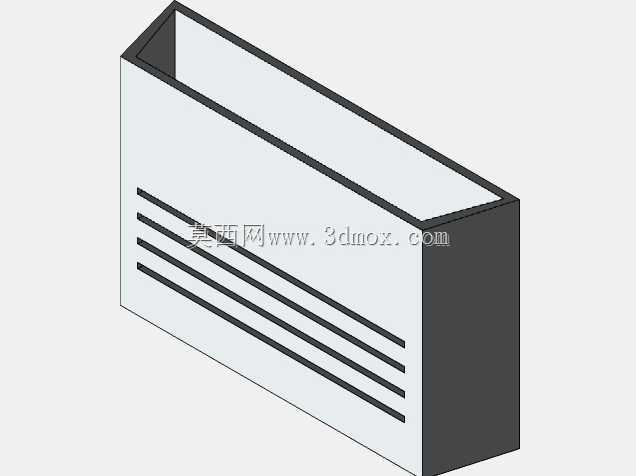

　　结构设计上，底部框架承担整机承重，并通过支脚与脚轮组合实现停放稳定和移动便利。脚轮位置靠近柜体四角外缘，可降低推行过程中的倾覆风险；柜体边角采用硬朗折边，有利于钣金成型和装配定位。上部操控区与下部储纳区之间形成明确分区，使管路走向、电气走线和维护空间更容易规划。对于三维建模人员而言，这类设备不能只做外观壳体，还需要同步考虑面板开孔、元件安装间距、门体开启范围、背部维护距离以及脚轮回转半径。

　　在安装边界方面，设备落地后需在前方预留操作和读数空间，侧面和背部应留出接管、散热与检修距离；顶部外接管路不能与车间照明、风管或桥架干涉。若用于固定工位，还应核对脚轮承载、地面坡度、制动方式以及外接软管长度，确保设备在连接状态下仍能安全移动。模型通过柜体、仪表、接头、脚轮和顶部管线的组合，较完整地表达了移动式空气再循环设备的结构关系，可用于维修工位布局校核、设备外观方案沟通以及钣金柜体设计参考。
