塞西尔传感组件立式安装基座结构

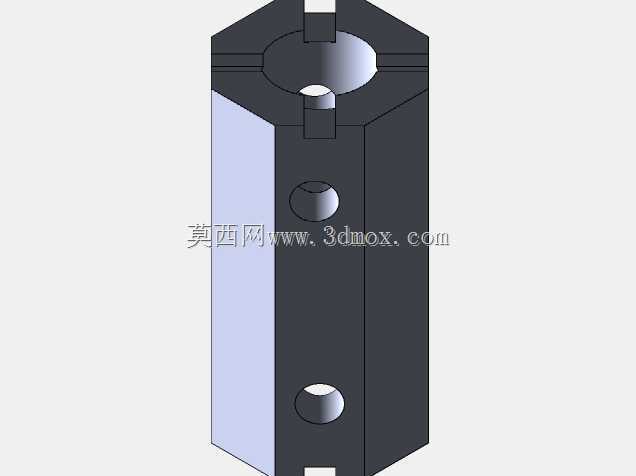

　　该零件属于传感检测单元的立式承载基座，整体采用六棱柱式主体构型，主要用于在狭小设备空间内为传感元件提供刚性安装位，并通过侧面与端面的孔位完成定位、走线或紧固件连接。从结构布局看，主体沿竖直方向延伸，截面接近六边形，这种构型相比圆柱或方箱结构，能够在占用相同包络空间的情况下提供更多平面加工基准，便于在装配时借助扳手或平面靠模快速找正，也能减少相邻部件之间的旋转错位风险。零件上端开设圆形沉孔，孔口两侧带有对称缺口，可用于容纳传感头尾部的定位凸缘，使装入后的元件不会随振动发生周向转动；沉孔下方还设有横向小孔，既可以作为紧定螺钉的过孔，将传感元件锁死在设定深度，也可在部分工况下作为通气或排屑通道，避免孔内因装配残留形成封闭气腔。

　　侧面沿高度方向分布两处圆形凸台孔，凸台局部高出主体表面，能够在钻孔时增加有效螺纹长度，同时改善紧固件受力状态。这类孔位通常用于将基座固定到设备立板、支架或检测工装上，两个孔沿竖直方向错开布置，可限制基座绕安装面法线转动，也能在承受侧向检测载荷时降低单点连接的应力集中。设计时需要重点控制上端安装孔与侧面安装孔之间的位置度：若传感头轴线相对安装基准偏斜，检测距离、触发位置或对射角度都会出现偏差，最终影响检测稳定性。六棱柱的外平面可作为加工与测量基准，铣削端面、镗削上端孔以及钻削侧孔时，均可直接以平面找正，减少专用夹具数量。对于需要频繁调整检测高度的工位，该基座也可在侧面预留孔位基础上配合长圆孔支架使用，实现竖直方向的微调；

　　而在固定式检测场景中，直接通过两处侧孔锁附即可获得足够刚度。零件的棱边均做了适度处理，避免装配时划伤线缆或密封件，同时降低热处理或机加工后尖角处的应力集中。整体壁厚围绕上端孔与侧孔均匀过渡，没有出现突变薄壁，既保证了夹紧时的抗变形能力，也控制了整体重量。在自动化产线、检测工装、小型设备机架等场景中，这类基座常承担接近开关、光电元件或微型传感探头的固定任务，其结构紧凑、基准明确、安装方向不易混淆，适合在多工位并列排布时使用。建模过程中需保证各孔同轴、凸台贴合面平整，并核对六方轮廓与周边运动部件的安全间隙，防止装配后出现干涉。
