比萨格拉式U型铰接固定支座结构

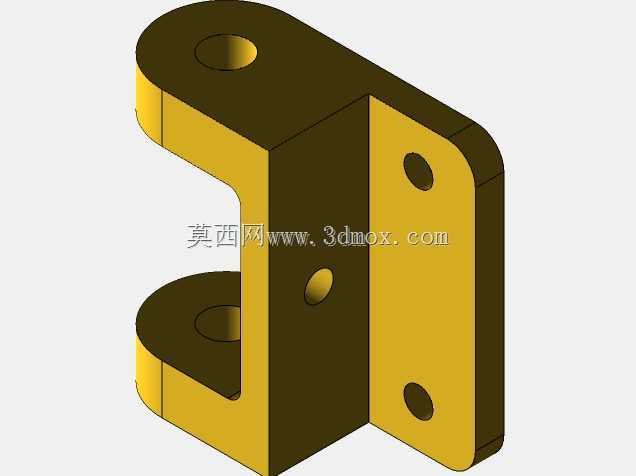

　　该铰接支座采用U型开口叉架与侧置安装板一体化成型结构，主体为等厚板材折弯后做圆角过渡处理，整体无零散拼接焊缝，受力路径连续顺畅，在频繁开合的铰接工况下可避免局部应力集中造成的开裂失效。支座上下叉臂同轴开设销轴通孔，孔口做沉孔倒角处理，既便于销轴快速穿装对位，也能消除轴端锐边对装配人员的划伤风险；侧安装板沿竖向分布两个沉头安装孔，可配合内六角螺栓将支座整体固定在设备立面或机架侧壁上，叉臂与立板交接处的小圆孔可作为定位销孔或注油孔使用，为铰接转动副补充润滑脂，降低销轴与孔壁的干摩擦磨损。从安装边界来看，该支座的U型开口宽度决定了适配铰接件的厚度上限，选型时需保证被连接件的铰接端厚度小于开口净宽，同时预留0.5至1毫米的轴向窜动间隙，

　　避免开合过程中出现卡滞；侧安装板的孔距需与机架预装孔位完全匹配，若现场孔位存在偏差，可通过小圆孔加装定位销修正装配误差，支座整体外轮廓的圆角设计也能压缩安装所需的安全操作空间，在紧凑设备舱内也能完成布置。这类铰接结构常应用在设备防护门开合、舱盖翻转支撑、工装夹具摆臂连接等场景，上下叉臂的同轴孔可约束铰接件仅绕单一周向转动，限制其余五个方向的自由度，保证开合轨迹稳定不偏移；立板的沉头孔可让螺栓头完全埋入板内，不会突出表面干涉铰接件的转动路径。建模过程中优先以侧安装板底面为装配基准，先拉伸出立板主体再向两侧延伸出上下叉臂，所有孔位采用同轴心约束保证上下孔的同轴度，折弯处统一添加等半径圆角，既还原实际钣金折弯的工艺特征，

　　也避免模型出现尖锐棱边不符合工程出图要求；整体壁厚保持均匀，适配钣金折弯或型材铣削两种加工工艺，不同批次生产时只需调整板材厚度参数即可快速改型，无需重构整体结构。在重载开合场景下，可在销轴孔内压入自润滑铜套，提升铰接副的耐磨性能，支座本体表面做发黑或喷塑处理，即可应对普通车间的潮湿、粉尘工况，延长整体使用寿命。
