直插式SF36快恢复二极管三维结构

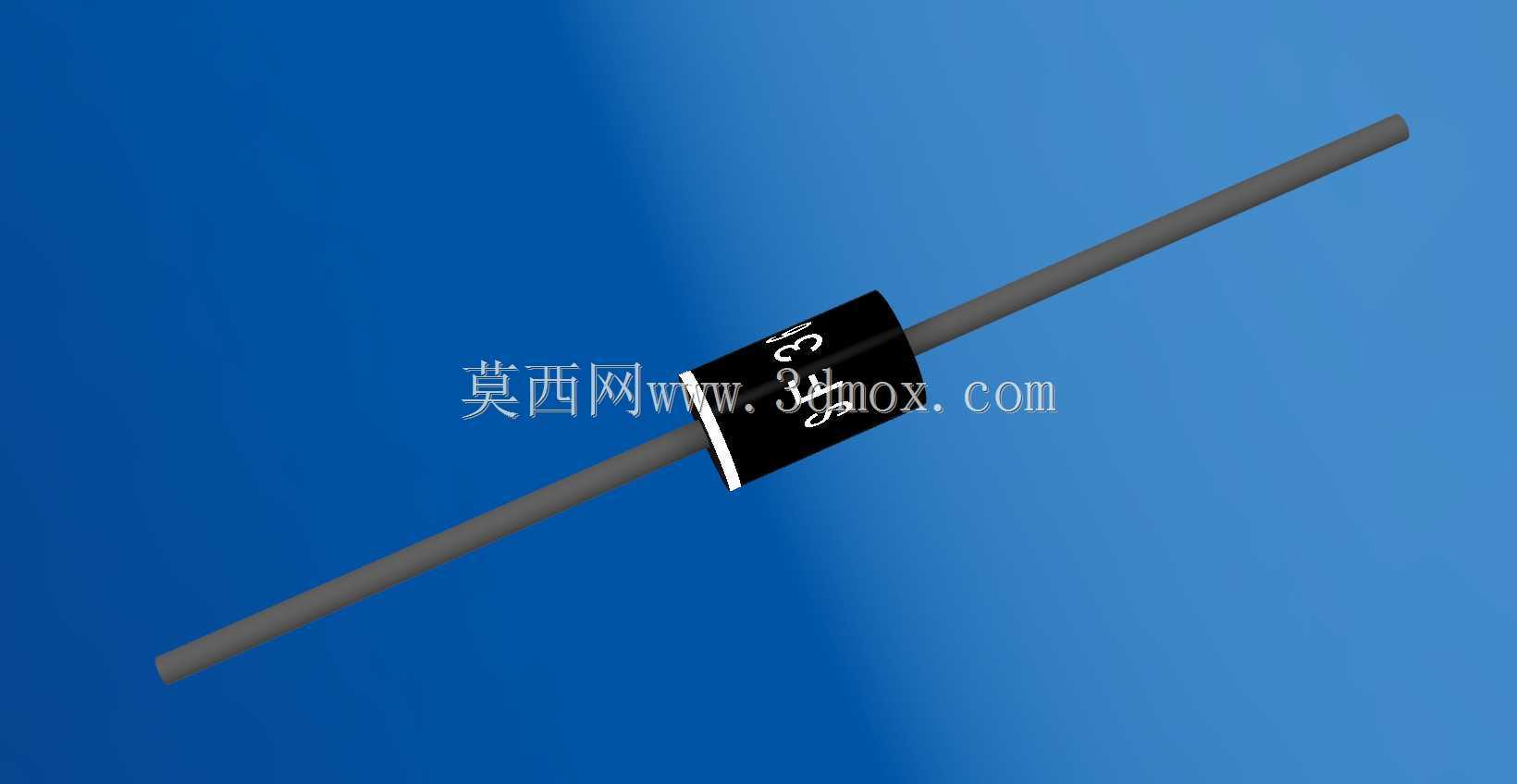

　　这款轴向引脚的半导体整流器件，在中小功率电源板、光伏汇流支路、充电器次级整流回路以及工业控制板中十分常见。建模时先从封装本体入手，黑色环氧塑封段位于器件中部，表面印有极性标识与型号字符，用于在波峰焊或手工插装时快速判断阴极方向，避免反向接入造成击穿。两端金属引脚沿同一轴线伸出，截面为圆形，表面做镀锡处理，既保证焊盘上的润湿效果，也能在穿过PCB孔位后保留足够的弯折与剪切余量。

　　从结构设计角度看，中间塑封体并非简单圆柱，其端部与引脚过渡处存在微小台阶和封胶痕迹，建模时需要保留这些制造特征，才能让渲染结果接近实物。引脚长度按常规散装器件比例设定，长脚侧可作为阳极，短脚侧对应阴极；在实际布局中，工程师会依据板上空间决定是否对引脚进行成型，例如贴近板面卧式安装时，需在引脚根部预留弯曲半径，防止应力直接传到芯片封装边缘。

　　该器件额定电流可达3A、反向耐压400V，适用于频率较高的续流与整流场景。相比普通整流管，其反向恢复时间更短，在开关电源输出侧能够降低损耗与发热；在太阳能电池板的旁路或阻断电路中，它可用于限制反向电流、保护组串。选型时不能只看标称电流，还要结合走线宽度、环境温度、散热条件以及脉冲峰值电流校核降额，靠近发热元件时应留出散热间距。

　　安装边界方面，三维装配中需要关注塑封体外径与相邻电容、电阻、散热片之间的安全距离，卧式贴板时还要确认本体底部离板高度，避免焊剂残留或清洗液积存。引脚穿过PCB后，伸出长度应兼顾焊点强度与后期剪脚工艺；若采用波峰焊，引脚间距、孔径与丝印极性标记必须同步匹配。模型把本体、引脚、字符标识和极性环分开建模，便于在装配体中切换材质、生成工程图或检查干涉，也能直接用于电子组件布局验证、教学演示以及维修培训场景。
