40位零插拔力锁紧式IC测试插座

项目分类:通用机械零部件 发布时间:2022-05-03 ID:615325
  • 40位零插拔力锁紧式IC测试插座
  • 40位零插拔力锁紧式IC测试插座

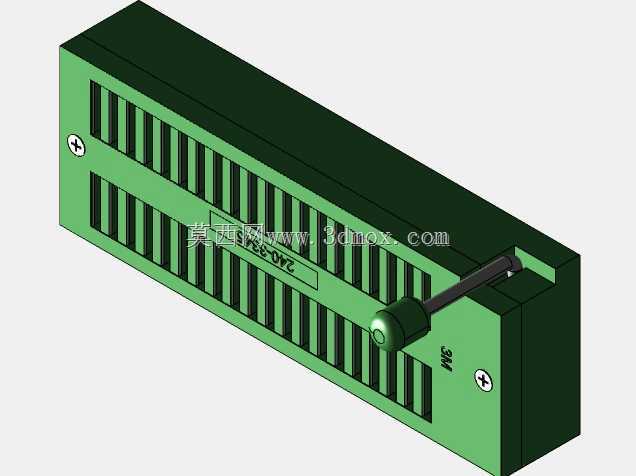

  在电路板原型验证、芯片批量烧录及半导体失效分析工位上,40引脚零插拔力(ZIF)插座是降低器件损耗、提升换件效率的关键接口件。该模型完整还原了杠杆式锁紧机构的运动逻辑:扳动侧置手柄时,内部凸轮推动两排弹性接触片张开,DIP封装芯片可无阻力落入导向槽;复位手柄后触点同步闭合,对引脚形成均匀法向夹持力,避免传统插座反复插拔导致的引脚弯曲、镀层刮伤。

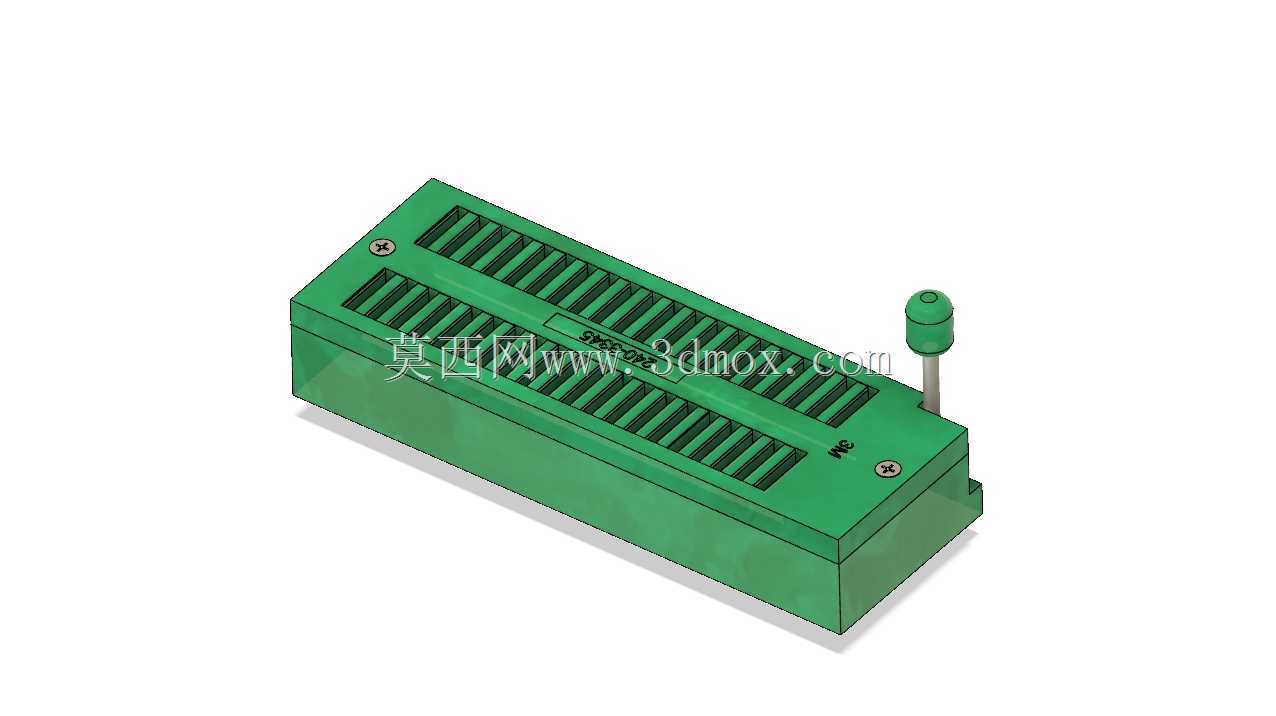

  从结构细节看,本体采用玻纤增强耐热绝缘材质,顶面开设双排对位窗口,既便于观察引脚落座状态,也为热风返修预留气流通道;两端预设M2定位沉孔,可直接固定在编程器适配板或测试工装基板上,边界尺寸兼容标准400mil窄体及600mil宽体DIP器件。接触件采用铍铜带镀金工艺,建模时保留了触点的弧形收口特征,该结构能在数千次开合循环后仍维持低接触电阻,同时抵消芯片引脚厚度公差带来的夹持力波动。

  设计思路上重点处理了三个工程矛盾:一是通过杠杆增比机构将操作力控制在单指可驱动范围,同时保证触点闭合后具备足够自锁摩擦力,振动工况下不会松脱;二是导向槽入口做15度倒角扩口,允许引脚存在轻微共面度偏差,降低人工放件对位难度;三是本体底部设置定位凸台,与PCB安装孔形成间隙配合,补偿焊接时的板件翘曲量。

  实际选型应用中,该类插座需匹配目标芯片的引脚间距与本体宽度,模型提供的完整装配基准可直接用于测试治具的干涉检查:例如在自动化烧录台布局中,可通过三维装配验证机械手取放芯片的运动路径,确认手柄扳动角度与周边压合机构不发生空间冲突;在高校电子实验室场景下,其可拆卸的上盖结构也方便清理落入的焊渣与灰尘。模型同时还原了锁紧手柄的行程止位特征,当手柄扳至垂直位时触点完全张开,扳至水平位时达到额定夹持行程,机构死点位置的设计可避免过压损坏接触弹片。
