直插式快恢复功率二极管FR307结构

　　在开关电源次级整流、高频逆变续流、电机驱动反电动势吸收以及小功率工频整流回路里，轴向引线型快恢复二极管一直是板级电路中最常见的无源半导体封装之一。这类器件的核心价值并不在于外观复杂，而在于在有限的PCB占用面积内，同时承担正向导通载流、反向耐压阻断以及高频开关下的反向恢复损耗控制。建模时若只把它画成一个黑色圆柱加两根引线，往往会在装配干涉检查、散热间距校核和波峰焊治具设计中留下隐患，因此需要把封装本体、极性环、引线直径与折弯预留区作为一个整体来还原。

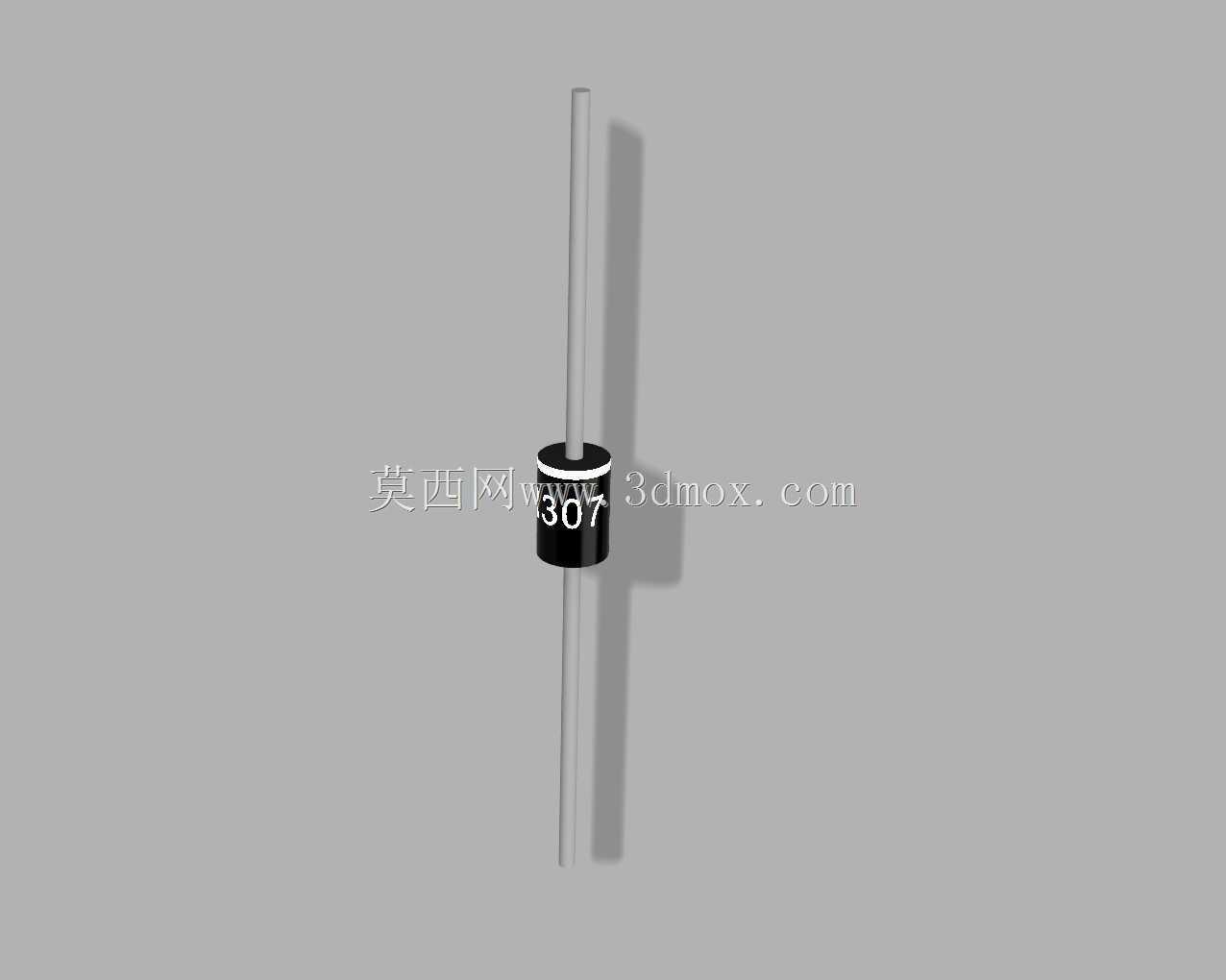

　　从实际使用角度看，FR307多用于对恢复速度有要求而电流等级在数安培级的场合。黑色环氧塑封本体包裹内部芯片与焊片，表面白色环带用于标识阴极方向，避免插件或维修时装反。两根镀锡铜质引线从本体两端同轴伸出，既承担电气连接，也在焊接后形成一定的机械支撑。三维结构需要明确本体圆柱直径、有效长度、引线伸出长度以及引线直径，这些尺寸直接决定PCB开孔直径、孔间距、元件本体离板高度以及相邻元件的安全间距。

　　设计思路上，模型优先服务于电子设备结构布局，而非单纯展示外观。本体表面可保留标识区，用于体现丝印极性；引线应按真实直插件状态建立，端部可略作平直处理，便于在装配环境中插入孔位。若设备需要进行自动插件，引线间距与本体同轴度会影响供料和插装稳定性；若采用手工焊接后折弯贴板，则需要在模型中预留引线弯折半径，避免弯折处过于贴近本体而造成塑封根部受力开裂。

　　安装边界方面，该元件通常跨接在两个PCB通孔之间，本体可悬空或贴板放置。布局时要关注本体与周边电容、电阻、散热片及功率器件的间隙，尤其在灌胶、涂覆或需要绝缘套管的工况下，外形包络应按增加绝缘层后的尺寸复核。高频工作时，引线过长会引入寄生电感，因此结构模型也可用于评估引线修剪长度对回路面积的影响。对于热设计，虽然轴向二极管主要依靠引线和铜箔散热，但本体周围仍需保留空气流通或焊盘散热路径，模型中准确的本体与引线位置能帮助工程师在样机前完成更可靠的空间规划。
