直插式整流二极管1N4001结构设计

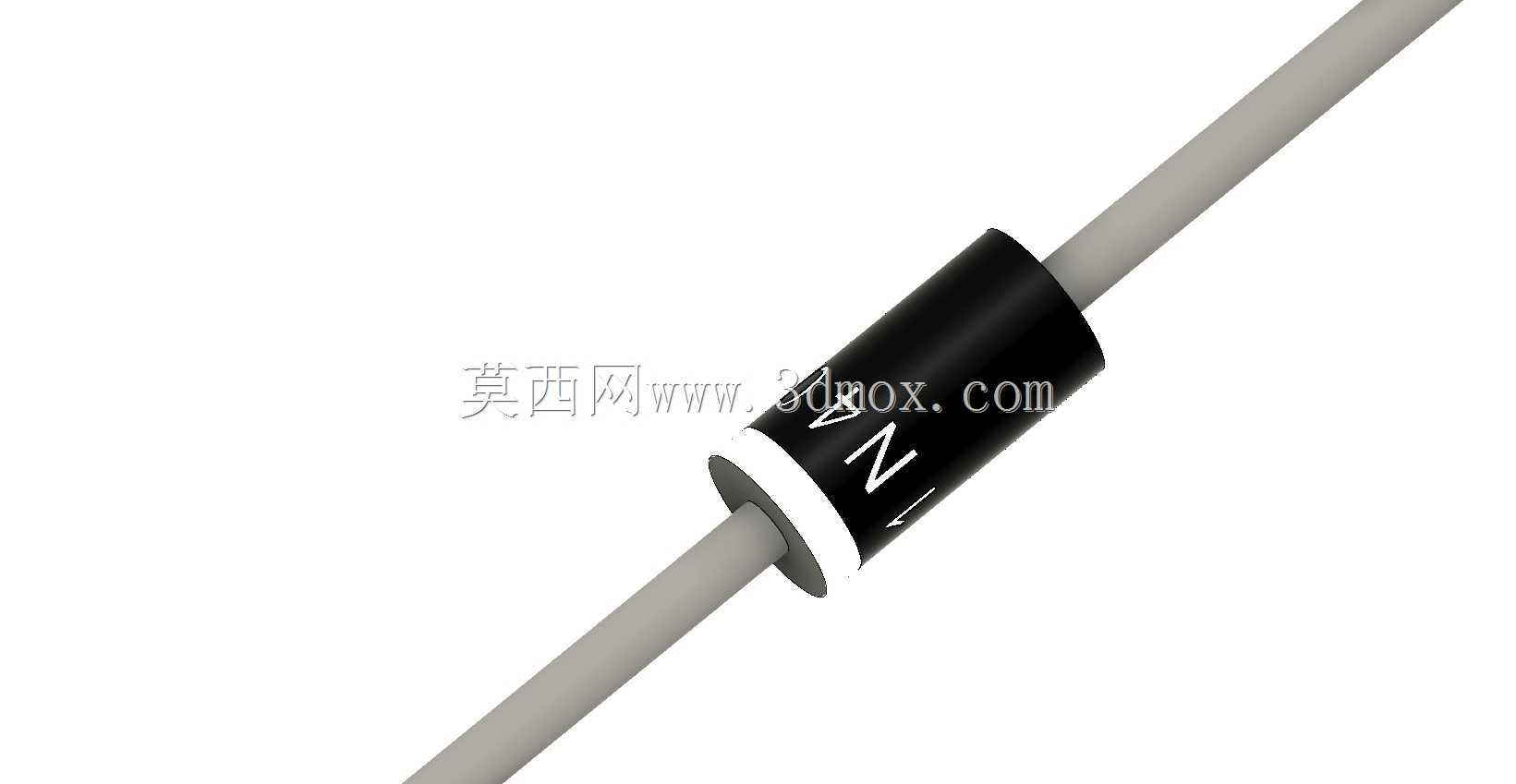

　　在电路板布局阶段，直插整流器件的占位空间往往是新手容易忽略的细节，这款轴向引线封装的整流元件，本体采用黑色环氧塑封结构，两端引出圆柱形镀锡铜引线，管体表面印刷极性标识与型号字符，白色环带对应阴极侧，能在装配、返修环节快速区分引脚方向，避免反向接入电路造成器件击穿。从实际电路应用来看，这类元件常布置在电源输入端口、低压整流回路、继电器续流支路中，承担单向导通、反向阻断的作用，将交流输入转换为脉动直流，也可在感性负载断开时为反向电动势提供泄放通路，保护后级芯片与功率器件不受浪涌冲击。建模过程中需要优先还原管体与引线的同轴度，引线直径、本体长度、引脚伸出长度都要匹配实物装配公差，若引脚直径偏差过大，导入PCB封装库后会出现引脚与焊盘错位、

　　过孔无法插入的问题；管体两端的倒角与白色色环位置也要贴合实物，避免在装配干涉检查时出现误判。不同于贴片元件的表贴焊接工艺，轴向引线元件可采用波峰焊或手工焊，引线预留长度可根据PCB板厚、焊盘间距弯折调整，弯折位置需距离管体根部留出安全距离，防止弯折应力传导至封装内部造成芯片裂片。在电源类设备里，该元件通常紧贴PCB板面布置，周边需预留一定的散热间隙，大电流工况下引线可辅助传导热量，降低管芯结温；在多器件并排布置的整流桥支路中，统一的极性标识方向能减少人工插装的错料率，也便于后期目视检查回路走向。建模时还原的塑封表面哑光质感、引线金属光泽、印刷字符的凹陷效果，可用于设备装配演示、维修培训课件、电子工艺仿真场景，让结构设计人员在整机布线阶段直观评估元件高度、引线走向与周边壳体、接插件的安全距离，避免样机试制阶段出现元件顶壳、引线与散热片短路等装配问题。
