双向触发二极管DB3电力组件结构

项目分类:传感器 发布时间:2022-05-03 ID:615328
  • 双向触发二极管DB3电力组件结构
  • 双向触发二极管DB3电力组件结构

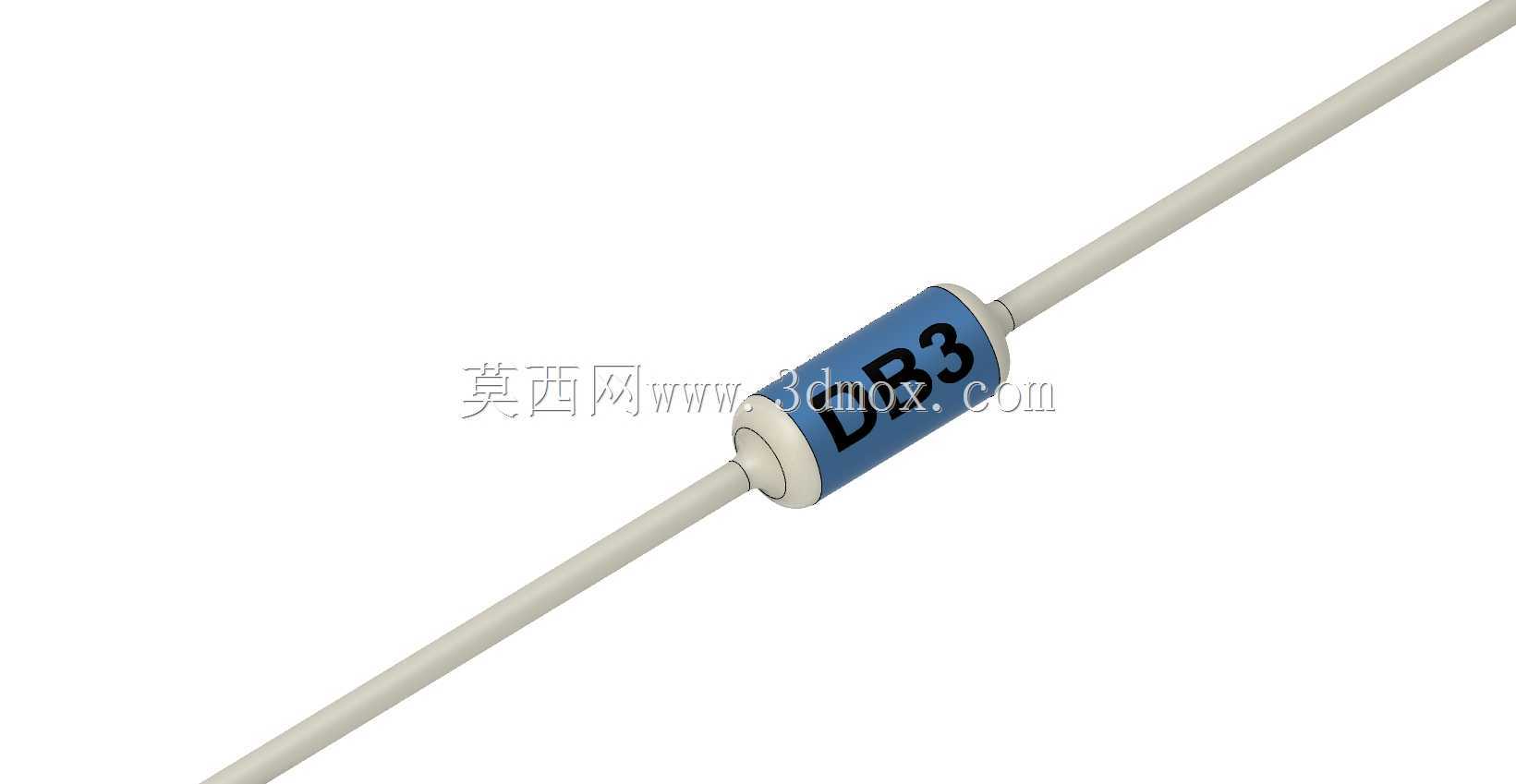

  DB3属于两端交流触发器件,在晶闸管调压、电子镇流器、小功率相位控制及简易振荡回路中承担转折导通作用。其核心价值并不在于持续整流,而在于当两端电压达到转折值后迅速进入负阻区,为后级可控硅门极提供足够的触发脉冲,使原本需要精确门极电流的开关动作变得稳定。实际布板时,工程师常把它与阻容移相网络配合,通过充电时间决定触发角,从而调节灯光亮度、电机转速或加热功率。这种应用对器件外形并不苛求复杂结构,但对引脚跨距、本体直径和弯折半径有明确边界,因为插件孔位一旦偏置,波峰焊或手工补焊都会产生应力。模型按轴向引线封装还原,中部为圆柱形蓝色塑封本体,表面印有DB3标识,两端金属电极收束后伸出平直引线。本体直径控制在小功率二极管常见范围内,

  长度适合标准DO-35类安装空间;引线直径较细,既能插入常规印制板孔,也允许在空间受限时贴近板面弯折。建模时将圆柱本体、端部倒角、电极过渡段和两根引线分开处理,便于后续赋予不同材质:本体使用半光泽蓝色塑料,端部金属环使用镀镍钢材,引线使用可焊性较好的镀锡铜。转折触发类器件没有正负极之分,因此两端结构保持对称,装配时无需辨识方向,这一点在批量生产中能减少防呆成本。若用于维修旧板,可直接替换同系列DB3;若用于新设计,则需结合转折电压、维持电流和脉冲峰值电流校核,而不能只看封装相似。三维结构表达的重点,是让结构工程师在PCB预布局阶段检查元件高度、引线伸出长度以及与周边电容、电阻、散热片的安全间隙。对于需要灌胶或涂覆三防漆的模块,圆柱表面与引线根部的过渡圆角也会影响胶层流动和应力释放。该模型不涉及内部芯片晶胞,只保留外部可测量几何,因此适合机柜装配仿真、电子样机干涉检查、教学演示以及维修培训。
