直插式整流二极管1N4004结构造型

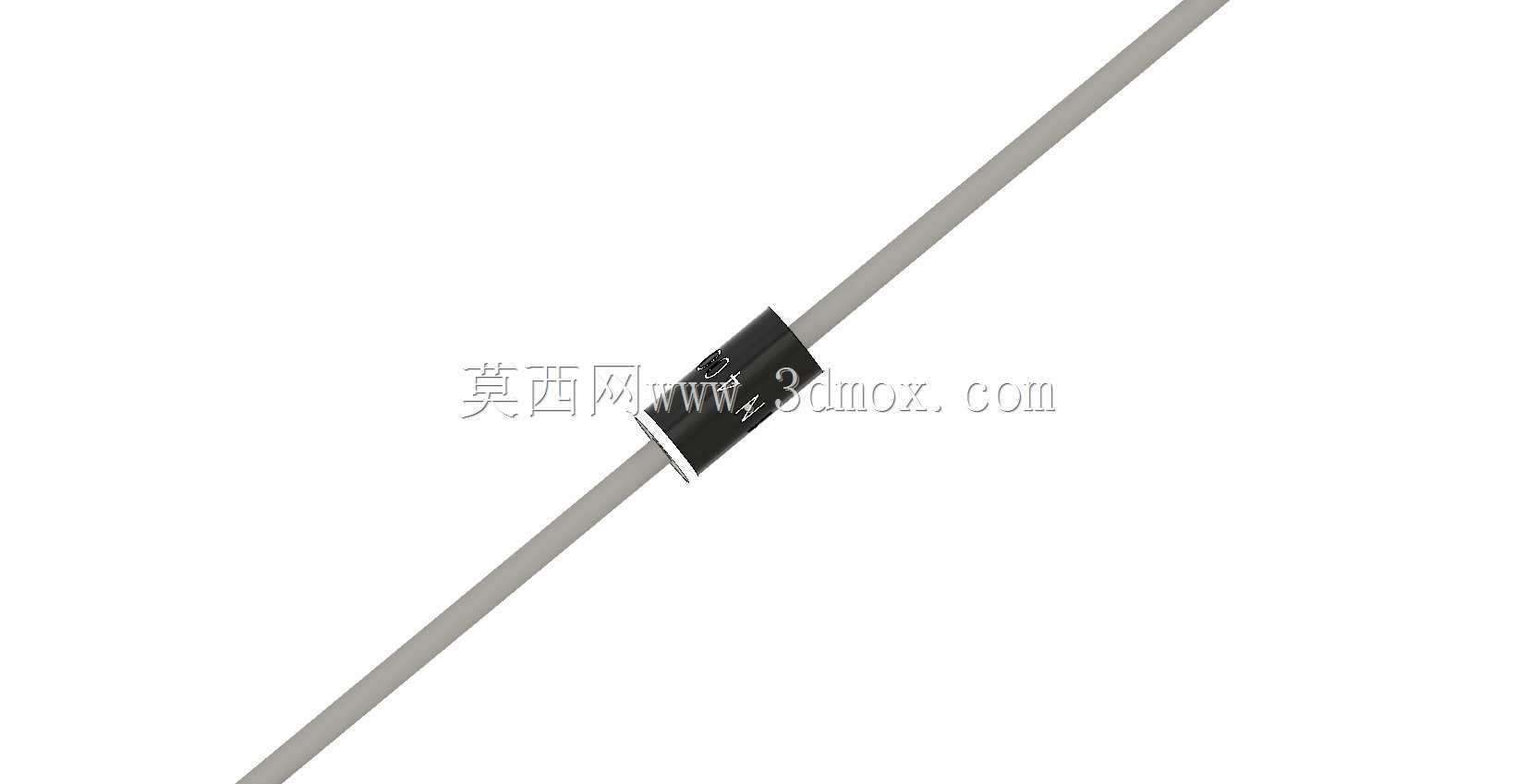

　　在中小功率电源板、工控IO接口板、家电控制板的PCB布局阶段，直插整流二极管的实体建模往往直接影响板上元件间距、焊盘开孔与壳体避让空间。1N4004这类轴向引线器件，本体为黑色环氧塑封圆柱，两端伸出镀锡铜引线，管体表面印有型号与极性标识环，建模时需还原阴极色环的位置与宽度，避免装配时极性反向。从整流功能看，该器件利用PN结单向导通特性，将交流输入转换为单向脉动直流，常见于市电输入后的桥式整流、继电器线圈续流、感性负载反峰吸收以及小功率直流电源的防反接回路。实际选型时，工程师不仅关注反向耐压与额定正向电流，还要核对引线直径、本体长度、引脚成型后的跨距，这些尺寸决定了它能否适配现有PCB孔位与波峰焊工装。建模过程中，

　　圆柱本体与两根细长引线需保持同轴，引线端部可做轻微倒角还原真实裁切状态；阴极标识环采用凹陷或贴花处理，既能在渲染图中清晰识别极性，也能为后续丝印标注提供参考。安装边界方面，轴向引线可根据板间距做卧式贴板弯折或立式悬空弯折，弯折点需距离本体根部留出应力释放段，防止塑封体受机械应力开裂。卧式安装时占用板面长度较大，但高度低，适合薄型电源模块；立式安装可节省板面面积，但整体高度更高，需与上盖、散热片等结构预留安全距离。在整机装配场景里，该器件常靠近变压器、保险丝与电解电容布置，三维模型可用于检查元件之间的电气间隙、热影响范围以及灌胶或点胶后的干涉情况。对于维修与备件场景，精准的外形模型也能帮助制作实训教具、接线示意与装配指导文件。细节上，

　　管体表面的哑光塑封质感、引线的金属光泽以及极性环的印刷位置，都应在模型中有所体现，使数字样机在评审时更接近实物状态。通过还原引线的可弯折属性与本体圆柱公差，结构工程师可在布线阶段同步完成孔位校核、壳体开孔与绝缘距离确认，减少打样后因元件尺寸偏差带来的返工。
