SF56直插式整流二极管三维结构

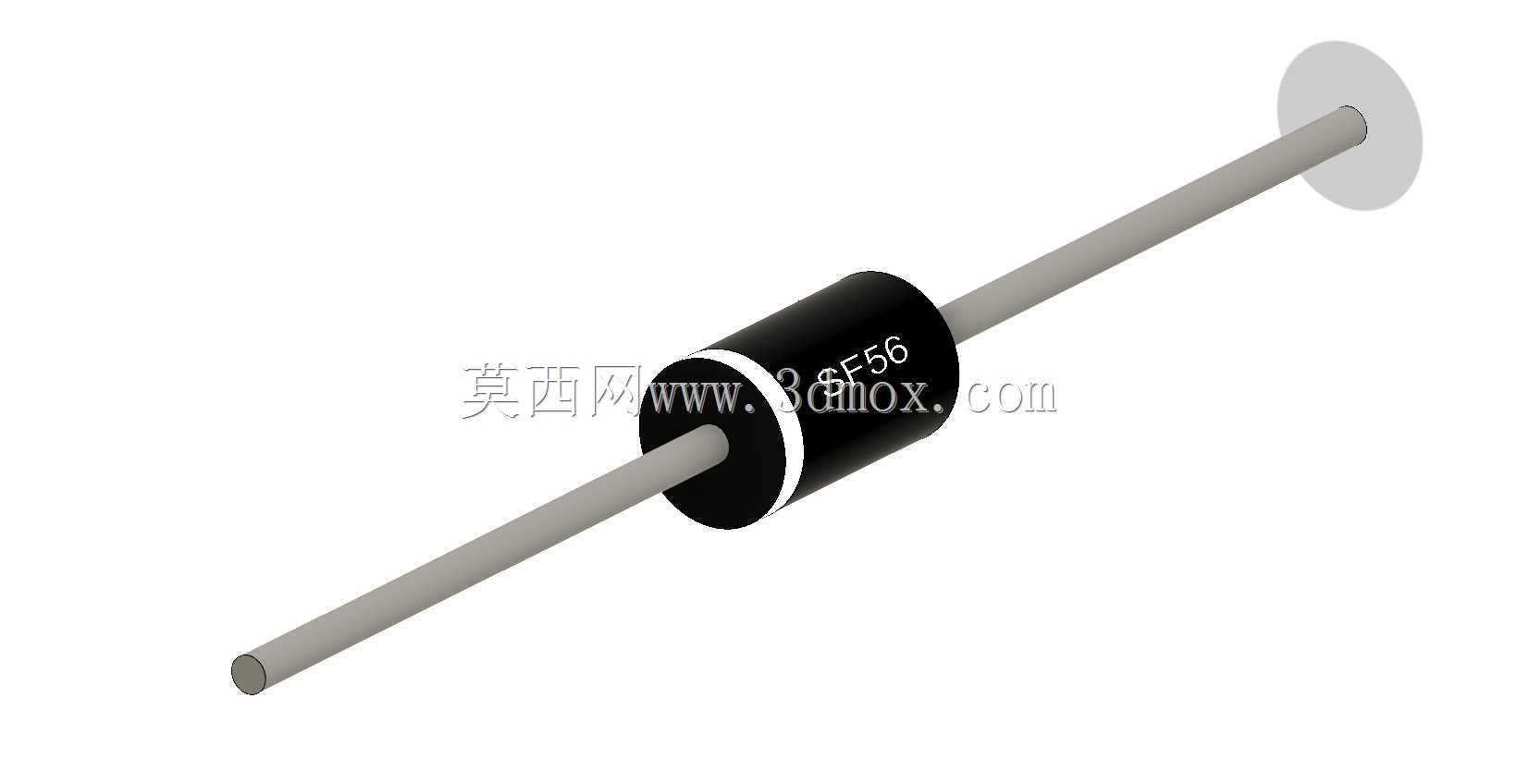

　　这款SF56轴向引线二极管的三维建模，重点还原了直插式功率整流器件在PCB布局、电源模块装配中的真实空间形态。模型主体为黑色圆柱形环氧封装体，表面印有白色极性环与型号标识，两端伸出等径镀锡铜引线，其中带色环一侧对应阴极，另一侧为阳极，建模时保留了引线圆柱度、封装端部圆角以及标识环的位置关系，便于在装配阶段直接判断极性，降低反向插装风险。

　　从工程使用角度看，这类5A等级快恢复二极管常出现在开关电源次级整流、工频电源续流、逆变器防反接以及小功率驱动板的吸收回路中。由于器件需要通过较大电流，本体与引线不仅承担电气连接作用，也参与散热，因此三维结构中封装直径、引线长度和弯折预留空间都会直接影响板内布局。若器件靠近变压器、电解电容或散热片，必须先确认本体圆柱外径与周边元件的安全间隙；若采用卧式贴板安装，还要核算引线跨距、本体离板高度以及波峰焊时的托举位置，避免本体贴板过近造成热应力集中，或离板过高导致振动时引线受力。

　　建模思路没有把它简化成单纯的“圆柱加两根杆”，而是围绕实际装配边界展开：封装段保持独立实体，引线与封装交接处保留过渡边界，极性环采用独立环带结构，方便后续在工程图或BOM中区分阴阳极。引线端部按真实裁切效果处理为平直断面，可用于检查焊盘孔径、引线伸出长度以及弯脚后是否触碰相邻走线。对于需要做线束或母排连接的场景，该模型也能用于核对轴向器件在狭窄腔体内的旋转角度，尤其是在电源模块、充电器、工控板卡这类元件密度较高的设备中，二极管本体往往会与电容、电阻、接线端子形成空间干涉，提前在三维环境中确认姿态，比二维封装图更能暴露装配问题。

　　外形表达上，模型兼顾了视觉识别与结构校核需求：黑色封装体、银色引线、白色极性环形成明确区分，圆柱本体的比例参考常见DO-201AD类轴向封装，能够反映该电流等级器件的典型占用空间。设计人员可据此评估焊盘间距、安装孔位、套管包覆范围以及绝缘片隔离距离；工艺人员则可结合引线直径判断折弯半径、剪脚长度和夹具定位方式。对三维建模从业者而言，这类模型的价值不在复杂曲面，而在把电子元件的极性、安装方向、散热空间和装配干涉关系准确带入整机结构中，使电源板、控制板和设备壳体之间的配合在设计阶段就得到验证。
