带六角螺母的热镀锌U型螺栓结构

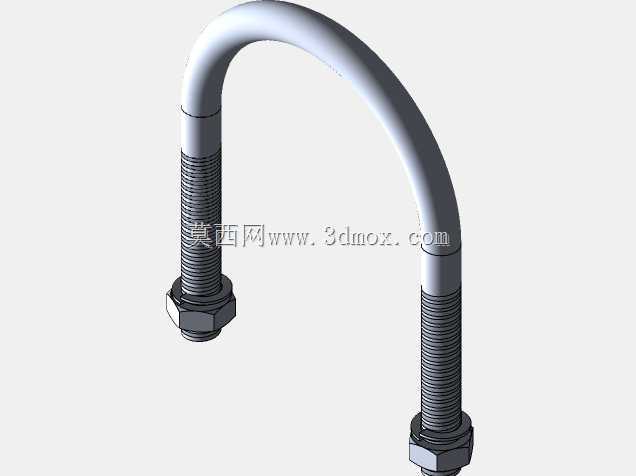

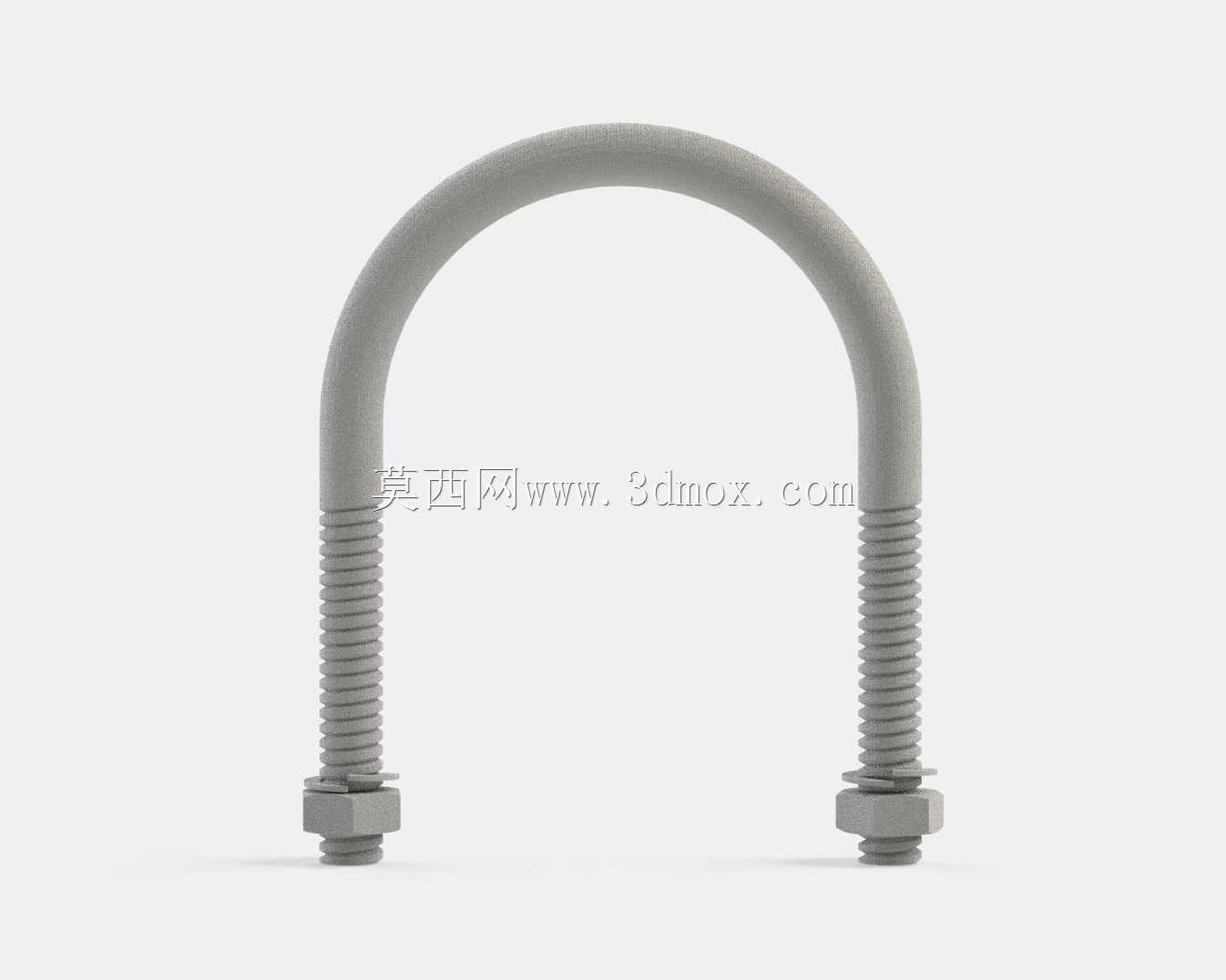

　　这类U型螺栓在工程现场的应用场景十分广泛，从厂区工艺管道的支吊架装配、户外给排水管线的固定，到小型设备机架的管类部件限位、输电线路横担与杆体的连接紧固，都能见到这类结构的身影。不同于普通六角头螺栓的单侧压紧逻辑，U型螺栓依靠自身弯折形成的半圆弧抱合面，能够完整贴合圆形管件、圆钢杆件的外轮廓，配合两个配套六角螺母的锁紧力，将被固定件牢牢压装在配套的支撑托架上，不会出现单点压紧导致的管件局部应力集中问题，也能规避长期受振动影响出现的固定件滑移错位问题。从设计逻辑来看，这款U型螺栓的圆弧段内径是核心尺寸参数，建模时需要严格匹配被固定管件的外径公差，圆弧与两侧直杆段的过渡位置做了小半径圆角处理，

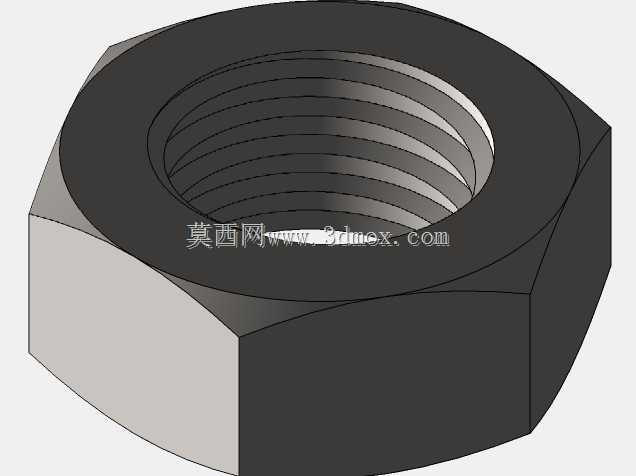

　　避免冷弯折过程中出现应力集中导致的杆部开裂隐患；两侧直杆段加工有连续的标准三角外螺纹，螺纹段长度预留了足够的调节余量，能够适配不同厚度的安装压板、不同层数的防松垫片叠加需求，即使现场安装时支撑件的厚度存在小幅加工误差，也能通过螺母的旋入深度调整来保证锁紧力矩达标。从安装边界来看，这类U型螺栓安装时不需要在被固定的管件上做打孔、焊接等破坏性加工，只需要将U型弧面扣合在管件外壁，两侧螺杆穿过支撑托架上预先加工的两个同轴光孔，依次套上平垫、防松弹垫后旋紧六角螺母即可完成固定，安装过程不需要复杂的专用工装，普通活口扳手就能完成锁紧作业。建模过程中，螺纹部分采用了真实的牙型切除特征而非贴图模拟，能够直观呈现螺纹的旋合行程，螺母的对边尺寸、

　　倒角参数都符合通用紧固件的标准规范，圆弧段的杆径与直杆段保持一致，整体表面做了均匀的热镀锌层质感模拟，对应实际产品的防腐处理工艺，能够适应户外潮湿、轻度腐蚀的安装环境。在管道支吊架设计选型时，这类U型螺栓的选型需要匹配被固定件的外径、整体承重载荷来确定杆部直径，螺杆的有效螺纹长度需要超出螺母锁紧位置至少两个螺距，保证螺纹啮合的强度足够，避免受载后出现滑牙失效；安装时两侧螺母需要按照对角交替的顺序逐步拧紧，保证两侧的锁紧力矩一致，避免单侧受力过大导致螺杆弯曲、管件偏移的问题。
