多槽式同轴缆线导向滑轮结构设计

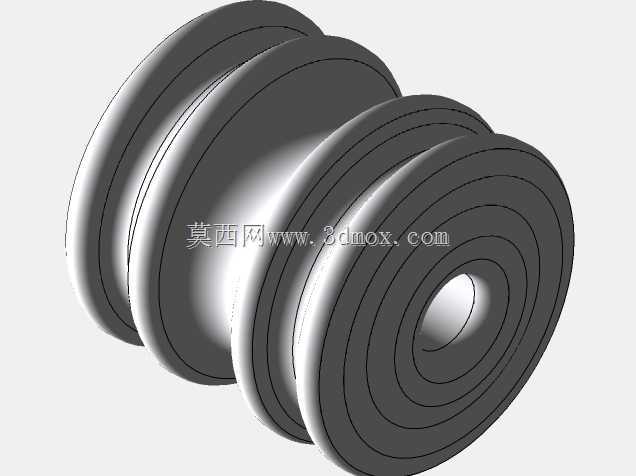

　　这款多槽同轴导向滑轮的设计，最初是针对车间内多组并行传感信号缆线的排布导向需求开发，在自动化产线的传感器布线场景中，经常遇到多根细径信号缆需要同步转向、且要避免缆线间相互摩擦干扰的问题，单槽滑轮无法满足多缆同步导向的需求，并排安装多个单槽轮又会占用过多安装空间，还容易出现各轮转速不同步拉扯缆线的情况。从结构设计来看，整体采用同轴一体化的多槽布局，三个轮槽沿同一轴线等距排布，每个轮槽的槽型都做了圆弧过渡处理，槽面粗糙度控制在适合缆线滑动的区间，既可以保证缆线在槽内的贴合度，避免运行中缆线脱出轮槽，又能减少缆线外皮与槽面的摩擦损耗，延长传感缆线的使用寿命。轮体中心的通孔为安装基准孔，孔径按照常用的导向轮安装轴径做了适配设计，

　　安装时可以直接穿入固定轴，配合轴用挡圈即可完成轴向定位，不需要额外加工复杂的安装定位结构，能大幅降低现场安装的调整工作量。轮体的径向尺寸经过反复校核，在保证缆线弯曲半径符合信号传输要求的前提下，尽可能压缩了整体外径，避免滑轮尺寸过大挤占设备内部的布线空间，相邻两个轮槽之间的凸缘厚度经过受力验算，既可以保证不同槽内的缆线完全隔离，不会出现窜槽缠绕的问题，又不会因为凸缘过厚增加不必要的轮体重量。实际应用中，这类多槽导向滑轮除了用于传感器信号缆的导向，还可以适配小载荷的柔性传动绳、细径牵引缆的排布场景，比如小型自动化设备的内部排线、检测仪器的活动端走线导向，都能通过这一个滑轮完成多根缆线的同步转向导向。

　　设计过程中特意将轮体的转动阻尼做了适配调整，保证滑轮可以随缆线的移动顺畅转动，不会出现卡滞导致缆线与槽面发生滑动摩擦，同时也避免阻尼过小导致滑轮惯性转动过量造成缆线松垮。轮体的各段同轴度公差控制在合理范围，安装后不会出现径向跳动，保证每一根缆线的走线路径都保持稳定，不会因为轮体跳动导致缆线张力出现波动，对于传输精度要求较高的传感信号缆来说，稳定的走线张力可以避免信号传输出现干扰，保障传感器检测数据的稳定性。
