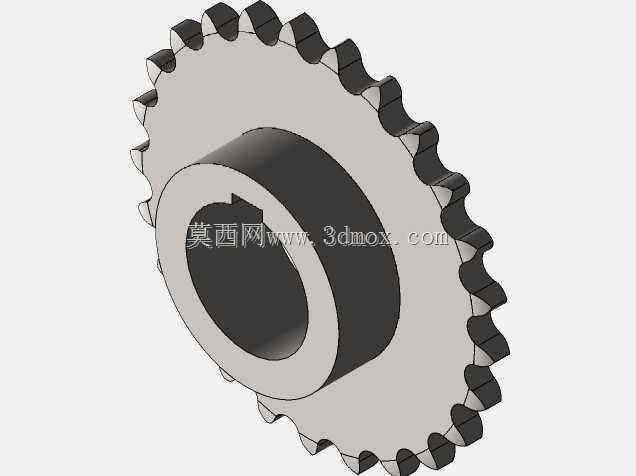

带键槽凸台钢制链轮传动零件结构

　　这款链轮零件的设计，首先围绕链传动的实际啮合需求展开，齿廓曲线完全适配标准短节距滚子链的啮合轨迹，每一个齿的齿顶圆弧、齿侧工作段、齿根过渡圆弧都经过参数化校核，保证链条滚子进入啮合时无卡滞、脱离时无剐蹭，运行过程中能均匀分散啮合冲击载荷，避免局部应力集中导致的齿面过早磨损。从安装边界来看，中心内孔的尺寸公差按照过渡配合要求设定，适配常用的传动轴安装需求，内孔侧壁加工的标准平键键槽，严格遵循平键连接的国标尺寸规范，键槽两侧面的粗糙度要求高于孔壁其他区域，保证扭矩传递过程中键的侧面受力均匀，不会出现滚键、键槽压溃的失效问题。

　　链轮一侧设置的一体式凸台结构，并非冗余设计，一方面是为了增加轮毂部分的轴向长度，提升轴孔配合的接触面积，让链轮在轴上的安装定位更稳定，即使在频繁正反转、冲击载荷较大的传动工况下，也不会出现轴向窜动；另一方面凸台的外径尺寸经过计算，刚好能在安装时抵住轴肩，省去了额外加装定位轴套的步骤，简化装配流程的同时也能控制整体传动组件的轴向尺寸。齿部的厚度尺寸匹配对应链条的内节内宽，保证链条在齿面上不会出现侧向偏移，即使在高速传动工况下，也能维持稳定的啮合状态。

　　从应用场景来看，这类链轮广泛适配各类需要中等中心距传动的机械设备，比如轻型输送机的动力传输段、自动化生产线的工件输送机构、小型农机的传动系统、通用机床的辅助进给传动单元都能见到这类结构的链轮。设计过程中特意将轮毂与齿盘设置为一体式结构，相比装配式链轮，整体刚性更强，不需要额外的紧固件连接，适合在有一定振动的工况下长期运行，不会出现连接松动的问题。齿根位置的过渡圆角做了加大处理，能有效降低热处理后的应力集中风险，提升零件的疲劳强度，即使在长期交变载荷作用下，也不容易出现齿根断裂的失效情况。

　　建模过程中，齿形部分采用参数化阵列生成，所有齿的分度精度严格控制，保证每一个齿的啮合位置偏差在允许范围内，运行时的传动平稳性更好，不会出现周期性的速度波动。链轮的端面所有锐边都做了倒角处理，既避免装配过程中锐边划伤操作人员，也能去除加工过程中产生的毛刺，保证零件安装时的定位精度。整体结构没有多余的减重孔设计，适合在载荷波动较大的工况下使用，不会因为局部结构削弱导致整体强度不足，同时常规的车削、铣削、滚齿工艺就能完成全部加工，不需要特殊的定制刀具，加工成本可控，适合批量生产配套。
