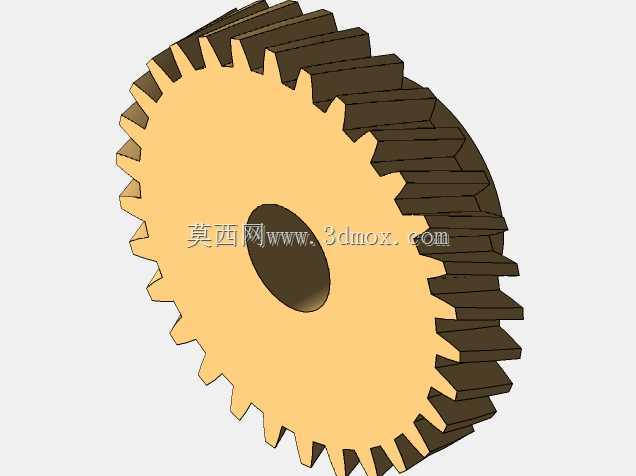

螺旋齿圆柱齿轮传动结构三维设计

　　这款螺旋齿圆柱齿轮的设计，核心围绕重载平稳传动场景的实际需求展开，在冶金输送线、机床主轴传动箱、精密进给机构这类对传动平稳性、载荷承载能力有较高要求的设备中，这类螺旋齿结构的应用占比远高于直齿圆柱齿轮。不同于直齿齿轮啮合时全齿宽瞬间接触、脱离的特性，螺旋齿的齿向沿轴向存在固定螺旋角，啮合过程中轮齿是沿齿宽方向逐步进入、逐步退出啮合区域，从根源上降低了直齿传动常见的冲击、振动与啮合噪音，尤其适合中高速、重载连续运转的传动工况。从结构设计逻辑来看，齿轮中心设置的通孔为轴孔安装位，设计时需匹配对应传动轴的配合公差，通常根据载荷特性选择过渡配合或者小过盈配合，轴孔周边可根据实际安装需求加工键槽，实现周向扭矩传递，

　　避免齿轮与传动轴之间出现相对滑动。齿部参数设计阶段，需要结合传动比要求确定模数、齿数，同时匹配螺旋角、压力角的参数组合，螺旋角的取值通常控制在8到20度区间内，螺旋角过大虽能提升重合度、增强承载能力，但会带来过大的轴向分力，提升轴承选型与轴系结构设计的难度；螺旋角过小则无法发挥螺旋齿传动平稳的优势，设计时需要平衡承载能力、轴向力、传动噪音三者的关系。齿宽的尺寸边界需要结合啮合齿轮的齿宽差做匹配，通常小齿轮齿宽会比大齿轮宽出5到10毫米，抵消安装过程中轴向窜动带来的啮合宽度不足问题，避免轮齿局部过载出现断齿、点蚀等失效形式。建模过程中，齿形的生成需要严格遵循渐开线齿廓的生成逻辑，螺旋齿的扫掠路径需要匹配设定的螺旋角参数，

　　保证齿面曲率连续无突变，避免后续啮合仿真中出现干涉、接触应力集中的问题。这类齿轮在实际装配时，需要严格控制两啮合齿轮的中心距公差、轴线平行度公差，中心距偏差过大易导致齿侧间隙不合理，间隙过小会加剧齿面磨损，间隙过大则会带来传动回差，影响精密传动场景下的定位精度；轴线平行度超差则会导致轮齿接触偏载，出现齿面一端过度磨损的问题。日常运维中，这类齿轮通常采用油浴润滑或者喷油润滑，齿面接触区域的润滑油膜能有效降低啮合摩擦损耗，延长齿轮使用寿命，相比直齿结构，螺旋齿的重合度更大，单位齿宽承受的载荷更低，同等模数、齿数下的承载能力比直齿齿轮高出15%到20%，在结构空间受限的传动箱设计中，选用这类螺旋齿结构能在保证传动能力的前提下，有效缩小传动机构的整体体积。
