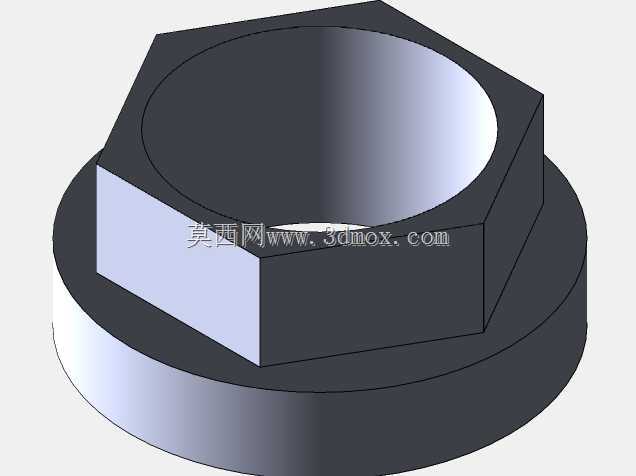

带法兰六角基座锁紧连接结构

　　该结构属于机械连接系统里的定位锁紧类构件，日常多配套在传感检测单元的安装工位上，用来给检测元件提供稳定的安装基准，同时承担轴向锁紧、径向限位的作用，避免设备运行过程中传感元件出现移位、偏转，导致检测数据失准。从结构设计逻辑来看，上部采用标准外六角构型，完全适配常规开口扳手、套筒扳手的拧紧作业需求，作业人员不需要定制专用工装，就能完成拆装操作，现场运维的适配性很强；下部延伸出的圆盘式法兰边，在安装到位后会和安装基面完全贴合，相比普通六角螺母，接触面积提升数倍，能有效分散锁紧压力，避免软质安装基面被压溃，同时法兰边的端面可以作为轴向定位的基准面，安装时不需要额外加装调整垫片，就能保证传感元件的轴向位置精度。内孔采用光滑通孔设计，

　　孔壁的同轴度公差控制在IT7级区间，既可以穿装固定螺杆完成基座锁紧，也能直接作为传感探头的导向通道，让探头穿过基座直接对准检测工位，减少额外的导向零件配置，简化整体安装结构。设计过程中特意做了棱角倒钝处理，六角棱边、法兰外圆都做了小尺寸圆角过渡，一方面避免安装作业时锐边划伤操作人员，另一方面也能减少应力集中，在承受交变振动载荷的时候，不会在棱角位置出现应力开裂的问题。安装边界方面，法兰盘的外径比六角对边尺寸大出30%左右，对应的安装沉孔只需要按照法兰外径预留0.2-0.5mm的间隙即可，六角部分的对边尺寸完全遵循标准紧固件的尺寸规范，不需要额外加大扳手操作空间，整体占用的安装空间非常紧凑，适合在传感检测点位密集、

　　安装空间局促的自动化设备内部使用。实际应用场景里，这类结构常出现在自动化生产线的位置检测工位、流体管路的压力传感安装位、旋转设备的转速检测基座上，既能给传感元件提供刚性支撑，又能通过自身的锁紧结构抵消设备运行产生的振动，保证检测元件长期处于稳定的工作位置，减少日常运维的校准频次。建模过程中对六角面和法兰端面的垂直度做了严格约束，保证拧紧之后法兰端面和安装基面完全平行，不会出现偏载导致的锁紧力不均问题，内孔和法兰端面的垂直度也做了对应公差约束，避免穿过内孔的探头出现倾斜，影响检测精度。
