传感器用矩形四孔安装基座结构

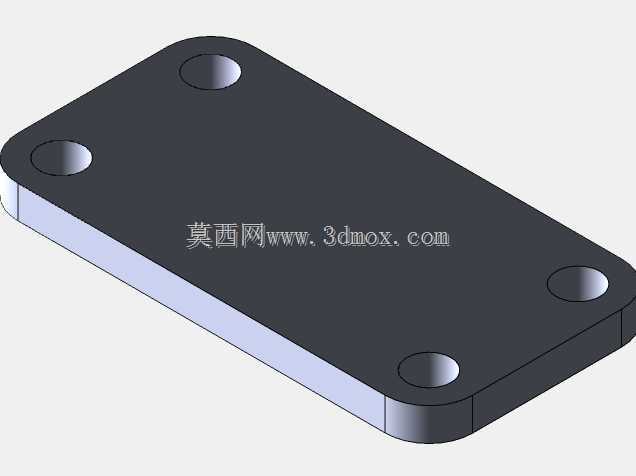

　　该零件为传感器安装场景中常见的矩形平板基座，整体采用扁平长方体构型，板面平整，厚度均匀，四个角部设置沉孔，用于穿过紧固件并将螺钉头埋入安装面以下，避免突出结构干涉传感器本体或周边走线。沉孔位置沿矩形四角分布，能够在有限占用面积内形成稳定支撑，使传感器在受到振动、轻微侧向力或频繁拆装时仍保持较好的定位重复性。

　　从实际使用角度看，这类基座常布置在设备机架、检测工位、输送线旁或小型实验装置上，作为光电、接近、霍尔等传感器的转接承载件。由于现场安装面未必完全平整，基座可以先固定在机架上，再通过垫片、腰形孔或附加调节件对传感器位置进行微调；也可在基座与传感器之间增加隔振、绝缘或定位垫块，以适应不同检测距离和安装高度。平板式结构加工路线直接，铣削上下平面、倒角、钻孔和锪孔即可完成主要工序，适合单件修配与小批量制作。

　　设计时优先考虑安装边界而非外观造型。矩形外轮廓决定了基座在设备上的投影范围，四角孔距决定紧固件布局，板厚则影响刚性与沉孔深度。若板厚过小，拧紧螺钉后容易产生翘曲，传感器检测面会随之偏斜；若板厚过大，则会增加重量和占用空间，也可能使沉孔过深而降低有效连接强度。四个角部采用圆角过渡，可减少应力集中，同时避免锐边划伤线缆和操作人员。沉孔直径需与所选螺钉头匹配，保证螺钉头完全沉入但不过度削弱孔周材料。

　　建模过程中应先确定长宽厚三个基本尺寸，再以四角对称方式建立孔位。沉孔可分为通孔与锪平段两段表达，通孔直径按螺钉杆部留出适当间隙，锪平段直径和深度按螺钉头尺寸确定。为了后续出工程图和装配检查，模型应保留清晰的基准面：底面作为贴合安装面，上表面作为传感器贴合或定位参考，长度方向和宽度方向中心线用于标注孔距。圆角、倒角与孔特征应分层建立，便于在规格变更时快速调整板厚、孔距或孔径。

　　装配校核时需要关注三类边界：一是基座下方机架面的平面度和可用空间，二是螺钉头沉入后是否低于上表面，三是传感器安装后接线端、检测端与相邻运动部件是否发生干涉。对于需要频繁调整检测位置的工况，可在该结构基础上把圆孔改为腰形孔，或在板侧增加定位挡边；对于高振动环境，则可适当增加板厚、加大孔距或选用更高强度材料。该模型结构简洁，特征明确，适合作为传感器安装支架、垫板和转接板类零件的基础构型进行参数化修改。
