雷加德拉传感检测头结构设计

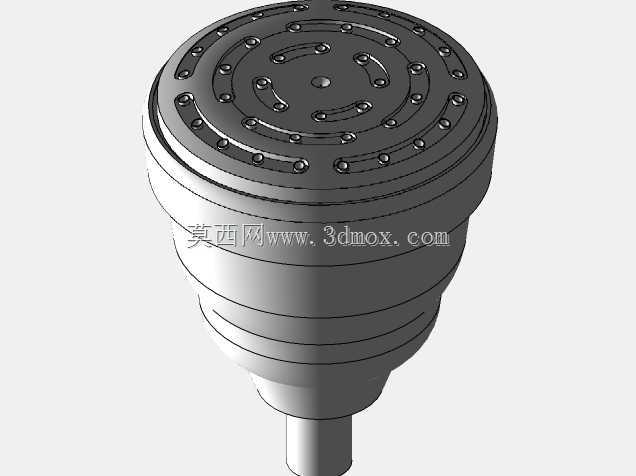

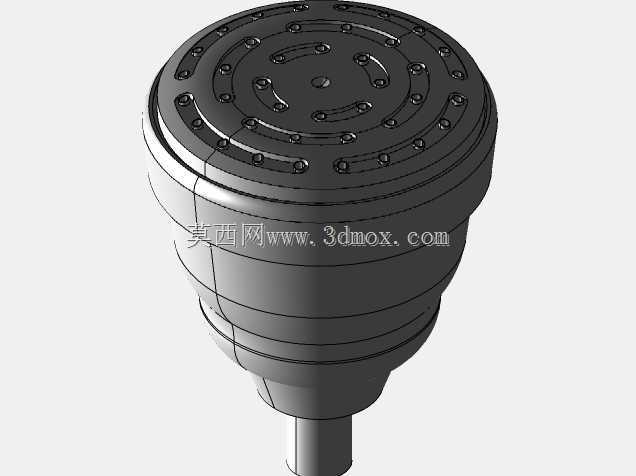

　　这款雷加德拉传感检测头的结构设计，首先要考虑的是工业现场复杂工况下的安装适配性，其杆状尾部结构可直接适配常规M12规格的传感安装螺孔，安装时仅需预留杆部长度方向35mm的安装深度，头部圆盘的最大直径为48mm，安装后头部端面与安装基准面的伸出高度为22mm，不会与周边相邻的管线、结构件产生干涉，适配自动化生产线、智能装备机架、工业机器人末端等多种安装场景。从功能实现层面来看，头部端面上的多圈环形排布的探测点位，可实现周向360度无死角的信号采集，区别于传统单点位传感头仅能覆盖单一方向的局限，在物料到位检测、距离探测、环境参数感知等场景下，无需额外调整安装角度即可覆盖全周向的检测范围，大幅降低现场安装调试的校准工作量。设计过程中，

　　头部外壳采用多层阶梯式的圆弧过渡结构，一方面是为了强化壳体的结构强度，在受到意外磕碰时，圆弧面可分散冲击力，避免内部探测元件受冲击损坏，另一方面阶梯结构可在壳体内部预留足够的布线空间，内部信号传输线缆可沿杆部中心通孔排布，避免线缆受挤压出现信号传输中断的问题。头部端面上的每个探测点位都做了沉孔式设计，探测元件嵌入沉孔内部，端面预留0.2mm的防护边，可避免现场的金属碎屑、粉尘直接摩擦探测元件表面，延长元件的使用寿命，同时沉孔的深度经过反复校核，不会对信号的发射与接收产生遮挡，保证检测精度维持在设计阈值内。杆部与头部的连接位置做了圆角过渡处理，避免应力集中导致的杆部断裂问题，在设备运行产生持续振动的工况下，

　　该过渡结构可将振动产生的应力分散到整个头部壳体，不会在连接位置出现应力断裂的情况。实际应用中，这类全周向检测的传感头多用于自动化装配线的工件到位确认、AGV小车的周边障碍物探测、智能仓储的货位状态检测等场景，相比传统单方向传感头，单只即可覆盖原有需要3到4只普通传感头才能实现的检测范围，可减少设备上的传感安装点位，简化设备的布线复杂度，降低整体的硬件成本。建模过程中对所有配合面都做了公差适配设计，头部上下壳体的配合止口采用H7/g6的间隙配合，既方便生产过程中的装配，也可保证壳体拼接后的密封性，避免现场的切削液、粉尘进入壳体内部影响电路性能，杆部的外圆面做了滚花预处理的结构预留，安装时可借助工具夹紧杆部完成锁紧，不会出现打滑导致的安装不到位问题。
