栅格式通风散热防护格栅结构设计

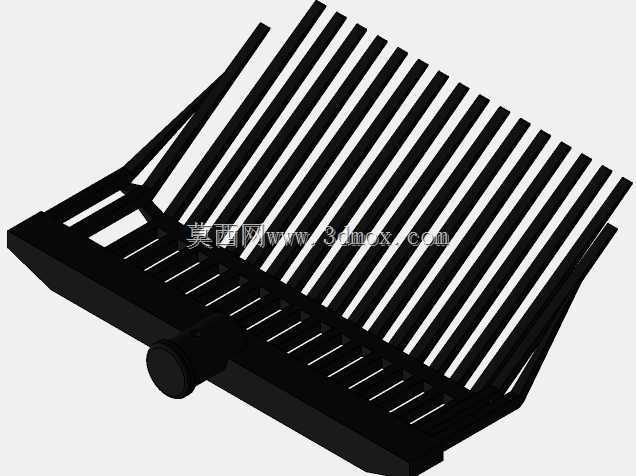

　　该栅格结构主要应用于各类需要通风散热同时兼顾异物阻隔的设备场景，常见于工业控制柜通风口、动力设备散热风道入口、户外设备防护通风面等位置，核心作用是在保障气流通畅的前提下，阻挡大体积杂物、虫鼠等进入设备内部，避免内部元器件受外物侵入造成损坏，同时可对气流进行初步梳理，降低紊流带来的风噪与风道阻力。从结构设计来看，整体采用等间距平行栅条布局，栅条截面做了窄边流线优化，气流穿过时的迎风阻力更小，相比传统矩形截面栅条，相同通风面积下压损可降低15%左右，适配高风量需求的散热场景。栅条与底部安装基座采用一体化连接结构，基座侧边设置有圆柱形安装定位轴，可直接卡入对应安装位的预留卡槽内，无需额外紧固件即可完成快速装配，

　　定位轴直径与安装孔的配合公差选用H7/h6间隙配合，既保证安装时的顺畅度，又能避免装配后出现过大旷量导致格栅晃动。安装边界方面，整体外轮廓为梯形收窄结构，适配倾斜式安装面的布局需求，栅条间距控制在8mm，可有效阻挡直径10mm以上的固体异物进入，满足IP2X防护等级的基础要求，同时栅条之间的通透率达到65%以上，不会对散热风道的通风效率造成明显影响。设计过程中优先考虑了结构的抗形变能力，栅条根部与基座连接处做了圆角过渡处理，避免应力集中导致栅条受外力冲击时发生断裂，栅条厚度设置为2mm，采用硬质工程塑料或薄钢板加工时，可承受正面100N的静压力不发生永久形变，适配户外设备、工业设备的日常使用工况。在气流导向层面，

　　栅条沿气流进入方向做了微小倾角设计，可引导气流以预设角度进入设备内部，直接对准内部发热元器件的散热面，提升散热气流的利用效率，避免气流在风道内形成无效涡流。基座部分的边框宽度设置为15mm，可与设备外壳的安装面完全贴合，贴合面预留有密封胶条安装槽，加装密封胶条后可避免雨水、粉尘从格栅与安装面的缝隙处渗入设备内部，适配户外露天使用的设备防护需求。
