REGO低压二级燃气调压调节器结构设计

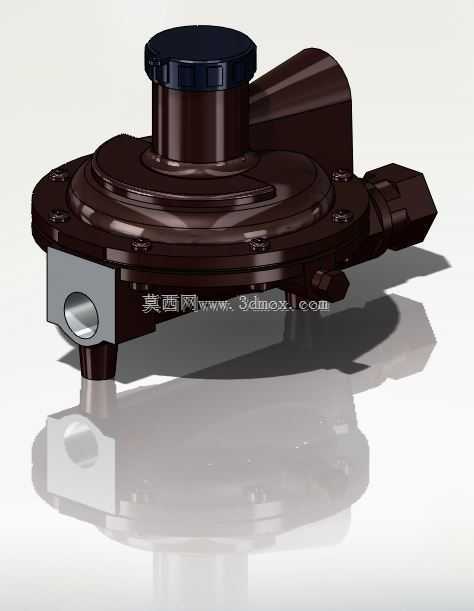

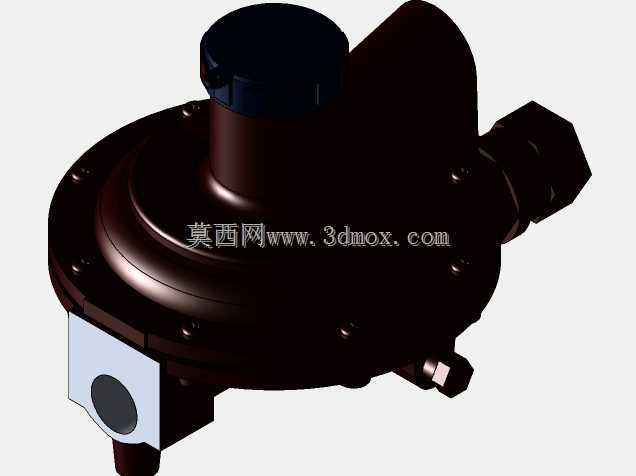

　　这款低压二级气体调节器主要应用在民用燃气输配末端、小型工商业燃气供气支路中，作为二级减压稳压部件使用，承接上游一级调压器输出的中压燃气，将压力稳定调整到燃具适配的低压区间，避免供气压力波动影响燃烧效率，同时防止超压供气带来的安全隐患。在实际工程场景中，这类调压器常安装在楼栋调压箱、商用厨房供气立管末端、小型燃气设备进气端位置，适配天然气、液化石油气等多种气态燃气介质，是低压燃气供气系统里保障压力稳定的核心部件。从结构设计来看，模型还原了产品的核心功能结构：顶部的调节旋盖用于设定输出压力阈值，通过内部弹簧预紧力匹配膜片受力平衡，实现输出压力的稳定控制；侧部的进气接口采用标准锥管螺纹结构，可直接对接供气管道，无需额外转接件；

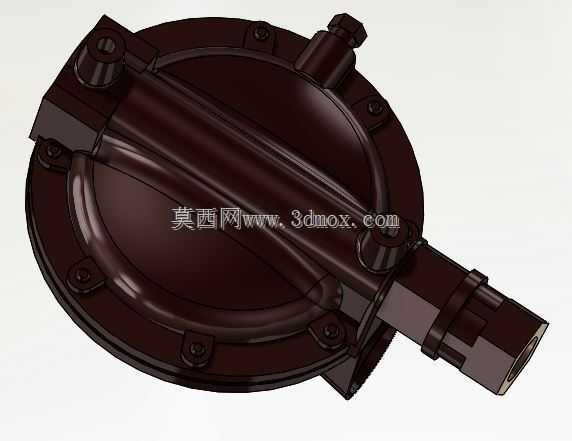

　　下部的出气接口对应燃具侧管路，接口端面做了密封面限位设计，安装时可保证密封垫片压缩量处于合理区间，避免过压损坏垫片或密封不足导致泄漏。主体外壳采用深棕色调压壳体结构，法兰边均匀分布紧固螺栓，将上下壳体与中间的橡胶膜片压紧密封，膜片作为压力感应核心部件，会随下游压力变化带动阀杆动作，自动调整阀口开度，当下游用气量增大时阀口开大增加供气流量，用气量减小时阀口关小维持压力稳定，停气时阀口自动关闭防止下游超压。侧部的银色部件是呼吸孔防护结构，平衡膜片上腔与大气的压力差，保证膜片动作顺畅，同时避免外界灰尘、水汽进入腔体内部影响膜片寿命。从安装边界来看，模型还原了产品的实际安装尺寸，底部两个支撑脚可直接固定在安装支架或墙面基座上，

　　安装时需预留顶部调节旋盖的操作空间，方便后期运维时调整输出压力，侧部进出气接口的中心距、螺纹规格均匹配行业通用安装尺寸，可直接替换同规格的现有调压器，无需改动原有管路布局。建模过程中对内部流道做了简化处理，但保留了外部所有安装接口、操作部件、紧固点位的结构细节，结构设计师可直接参考该模型完成调压箱的布局设计、管路干涉检查，设备选型人员也可通过模型直观核对安装尺寸是否适配现场工况，避免选型后出现安装空间不足、接口不匹配的问题。这类二级调压器的稳压精度直接影响燃气具的燃烧状态，设计时膜片有效面积、弹簧刚度、阀口通径都经过匹配计算，保证在额定流量范围内输出压力波动控制在允许区间内，模型还原的外部结构特征也对应了这些内部参数对应的外部尺寸，比如顶部调节腔的直径对应内部弹簧的安装尺寸，阀体法兰的直径对应膜片的有效作用直径，都和产品的实际调压性能参数匹配。
