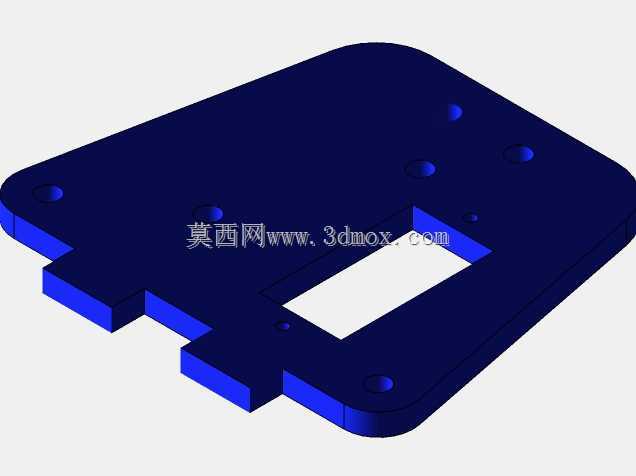

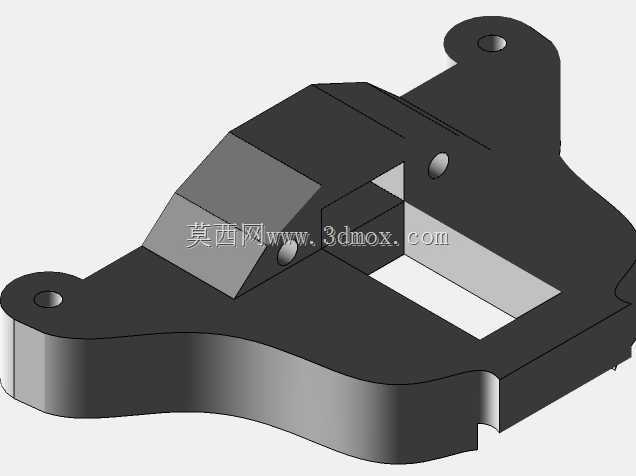

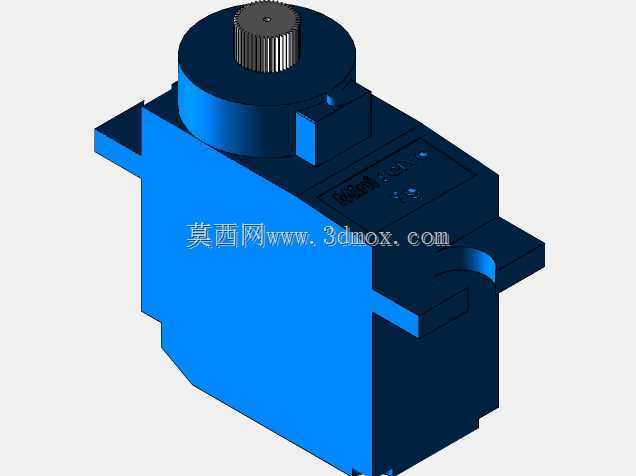

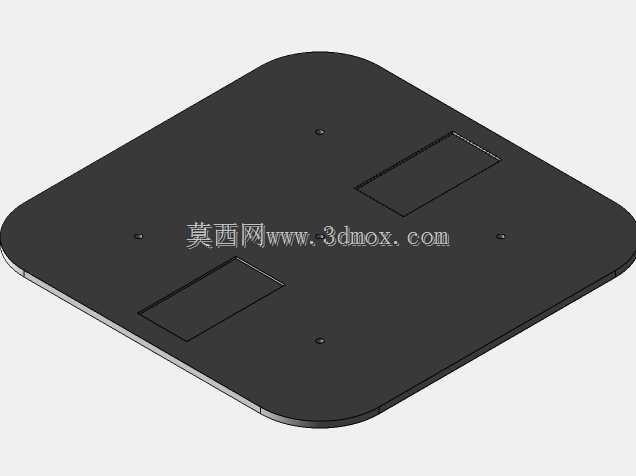

这款带轮式移动底盘的伺服机械臂,核心面向教学实训、小型工位物料转运、轻载精密分拣场景设计,整体结构将移动载具与多自由度操作臂集成,打破了传统固定式机械臂的作业半径限制。从结构设计逻辑来看,底盘采用差速轮式布局,两侧驱动轮搭配底部随动支撑轮,可在平整的实验台、流水线旁侧通道完成小半径转向与直线行进,底盘上表面预留的安装法兰直接承接机械臂回转基座,回转关节内置伺服驱动单元,可实现360度水平方向旋转,覆盖底盘周边环形作业区域。机械臂本体采用多关节串联结构,大臂、小臂的铰接处均通过伺服舵机提供扭矩输出,关节连接处设计有限位凸台,避免超程转动造成的线缆缠绕或结构磕碰,末端执行器采用平行夹爪结构,夹爪指面预留了防滑安装槽,
可根据抓取对象的材质更换硅胶垫、刚性卡爪等不同适配件,满足不同形状、材质轻载工件的夹持需求。设计过程中重点考量了安装边界与尺寸适配,底盘整体轮廓控制在小型桌面设备的常规尺寸范围内,轮距与轴距的配比经过反复校核,保证机械臂伸展至最大作业半径时,整机重心仍落在底盘支撑轮廓内部,不会发生侧翻。臂体各段长度经过运动学仿真优化,在伸展状态下末端夹爪可覆盖底盘上方及周边0.5米范围内的作业点位,折叠状态下臂体可收拢至底盘上方区域,减少闲置状态下的空间占用。布线设计上,所有关节的伺服线缆均沿臂体内部的走线槽布置,从回转基座中心的过线孔引入底盘内部的控制仓,避免臂体运动过程中线缆外露剐蹭周边设备。夹爪的开合行程经过参数匹配,可夹持常见的电子元器件、
小型机械零件、教学实验样件等物件,夹持力可通过伺服参数进行调整,避免夹伤易碎工件或是夹持力不足导致工件脱落。底盘的驱动轮采用橡胶材质轮面,在木质、金属、塑胶材质的平整地面都能提供足够的附着力,行进过程中不会出现打滑偏移,底盘内部预留了控制模块、电源模块的安装仓位,可根据实际使用需求搭配开源控制板或是专用运动控制器,实现预设路径行进、定点抓取、物料转运等自动化作业流程。在实训场景中,该结构可作为机械原理、运动控制教学的实操载体,让学习者直观掌握串联机械臂的运动学解算、伺服控制逻辑、移动机器人导航等相关知识点;在小型生产场景中,可搭配视觉模块完成流水线末端的小件分拣、物料周转等重复性作业,替代人工完成简单、高频的物料搬运操作。
