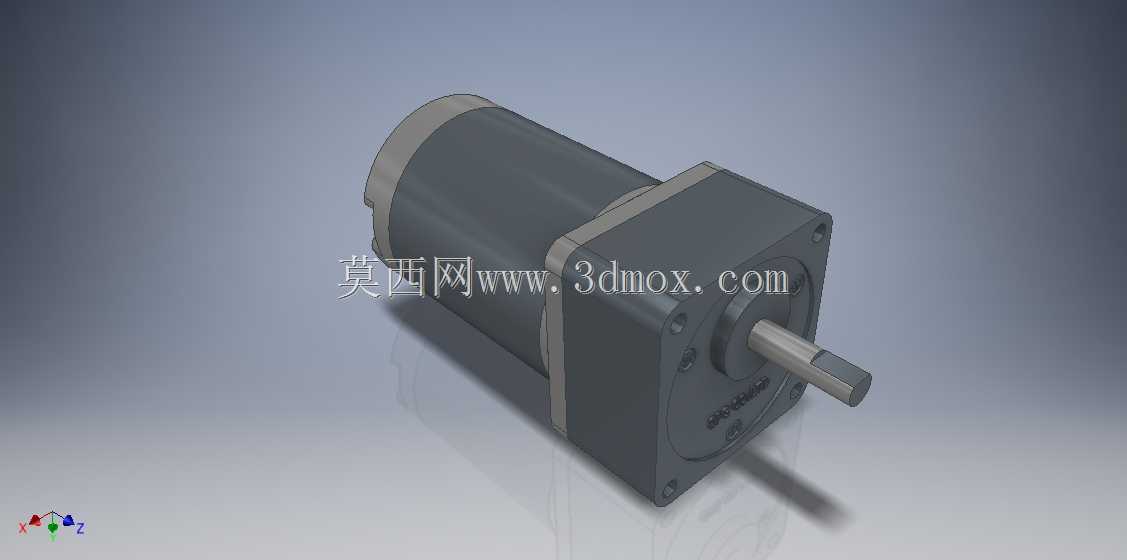

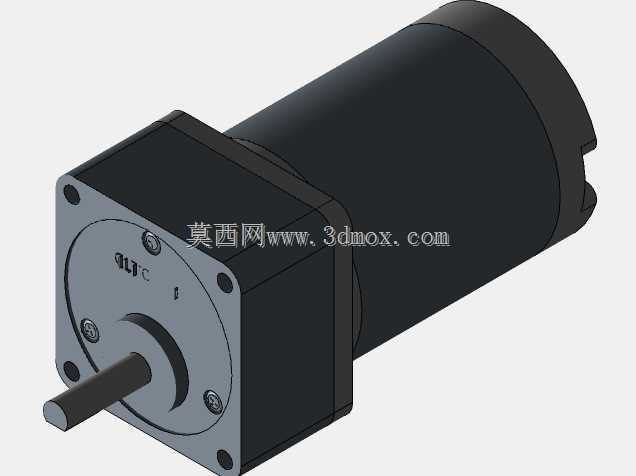

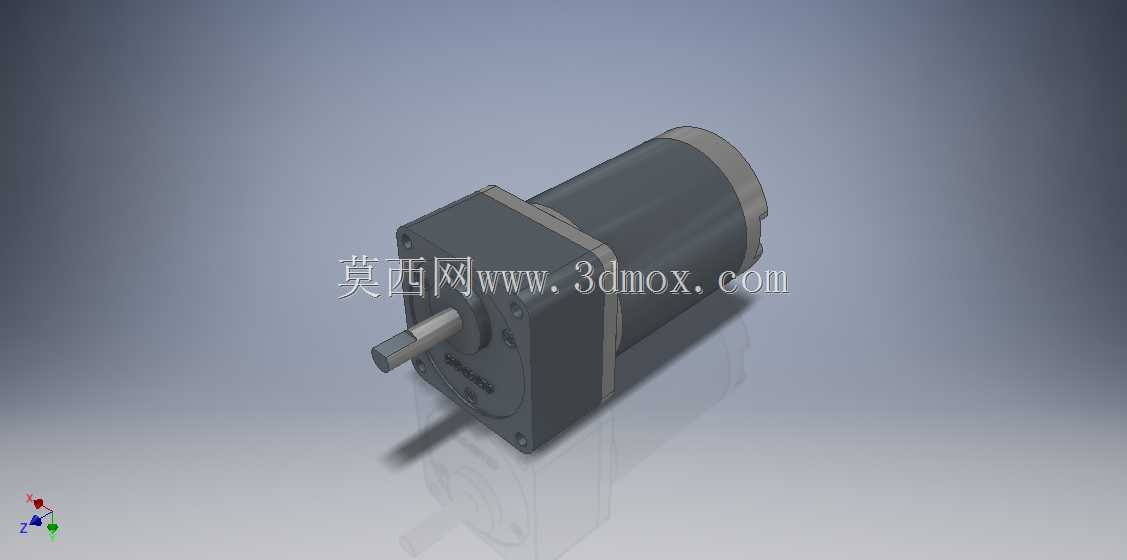

SPG直流行星减速驱动电机三维结构

　　这款SPG系列直流减速电机的三维建模，完全还原了实物的装配关系与结构细节，可直接用于小型自动化设备的整机结构干涉校验、安装位预留设计工作。在实际工业场景中，这类带减速箱的直流电机常应用在小型输送线的驱动端、智能仓储的分拣拨杆机构、医疗检测设备的样本传送组件、商用自助终端的闸门驱动模块上，相比普通无减速直流电机，它能在低转速工况下输出更大扭矩，匹配低速重载的执行端需求，不需要额外搭配外置减速机构，能大幅缩减设备的整体安装空间。

　　从结构设计来看，模型完整还原了后端直流驱动段与前端行星减速箱的一体化装配结构，驱动段采用圆柱型机壳设计，表面预留的安装止口可以直接适配常规的电机固定支架，减速箱段为方形法兰安装面，四个角位的安装孔位完全符合行业通用安装尺寸，输出轴为单扁位D型轴设计，不需要额外加工键槽就能直接和同步轮、联轴器、驱动辊等负载部件锁紧，避免传动过程中出现轴孔打滑的问题。建模过程中严格按照实物的尺寸链做了公差预留，机壳与减速箱的配合止口、输出轴的伸出长度、法兰面的定位基准都和实物保持一致，设计人员在做整机布局时，可以直接调用这个模型完成安装位的边界划定，不需要反复测量实物尺寸调整安装孔位。

　　在功能特性上，这类直流减速电机可以通过调整输入电压来实现转速的线性调节，搭配对应的驱动板还能实现正反转切换、扭矩闭环控制，适配不同负载工况下的动力输出需求。模型在建模时还原了内部减速齿轮组的传动层级关系，虽然是外观加装配结构的完整模型，但也保留了减速箱内部的齿圈、行星轮、太阳轮的配合间隙，做运动仿真时可以直接添加配合约束，模拟电机通电后的输出轴转动状态，验证传动过程中是否会和周边的结构件产生运动干涉。很多设计人员在做小型设备选型时，经常会因为忽略电机的接线端凸起尺寸、减速箱的边角厚度，导致后期装配时出现电机和设备侧板、走线槽干涉的问题，这个模型把所有的外部凸起结构、安装凸台、接线位的尺寸都做了1:1还原，能有效避免这类设计失误，缩短整机的研发迭代周期。

　　从安装边界来看，这款电机的方形法兰安装面可以适配正面锁付、侧面支架固定两种安装方式，模型里预留的安装孔深度、螺纹规格都和实物一致，设计人员可以直接在对应的安装板上生成匹配的孔位，不需要再单独查选型手册核对安装尺寸。输出轴的轴向窜动间隙、径向跳动的预留空间也在模型里做了体现，做负载连接设计时，可以提前预留好对应的避让空间，避免电机运行过程中因为轴的窜动顶坏连接的负载部件。
