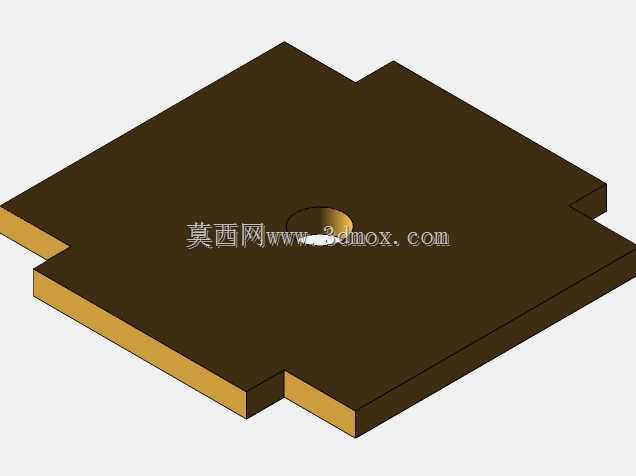

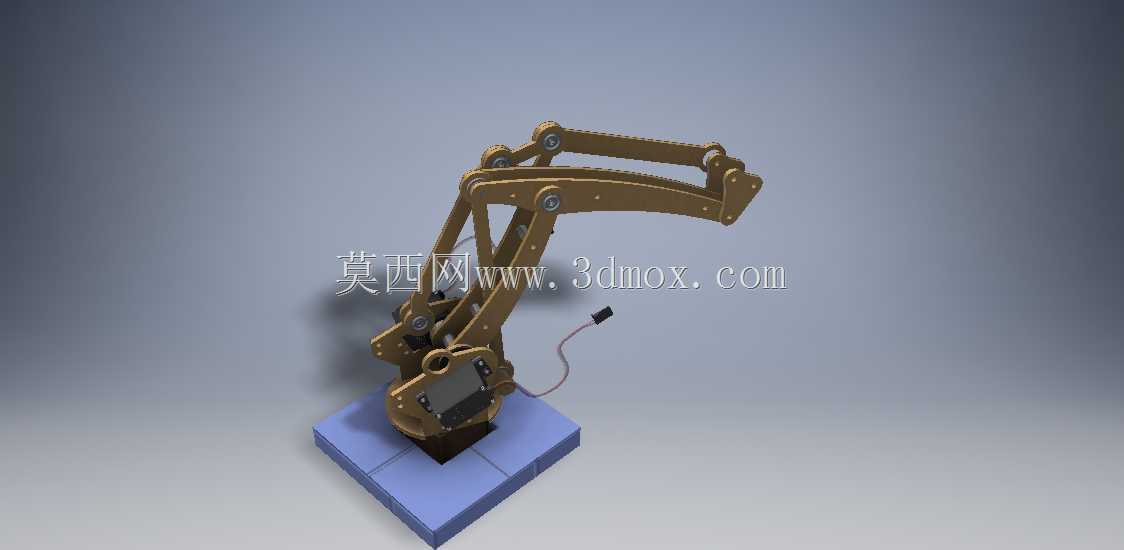

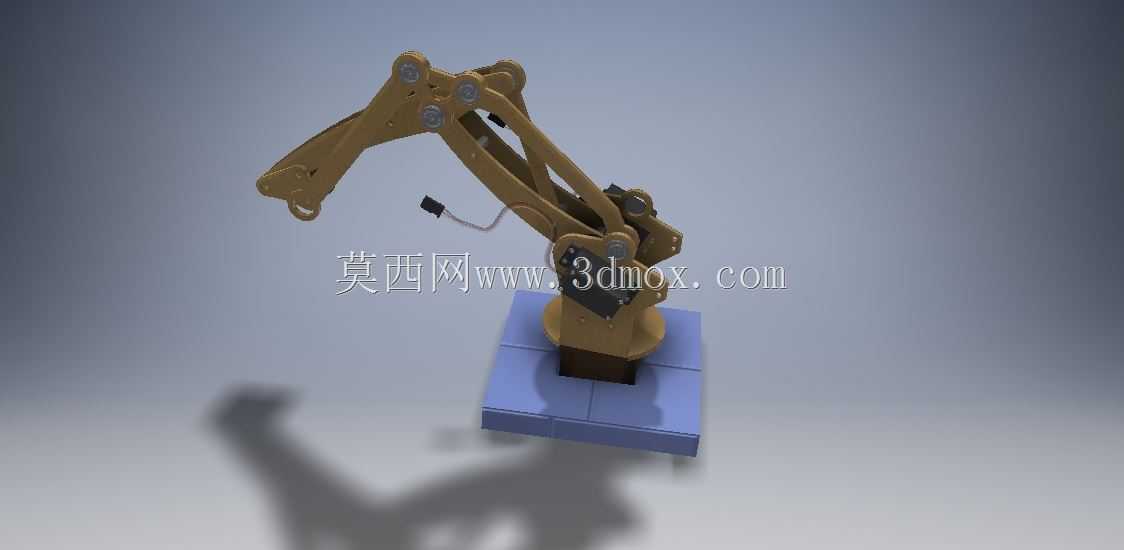

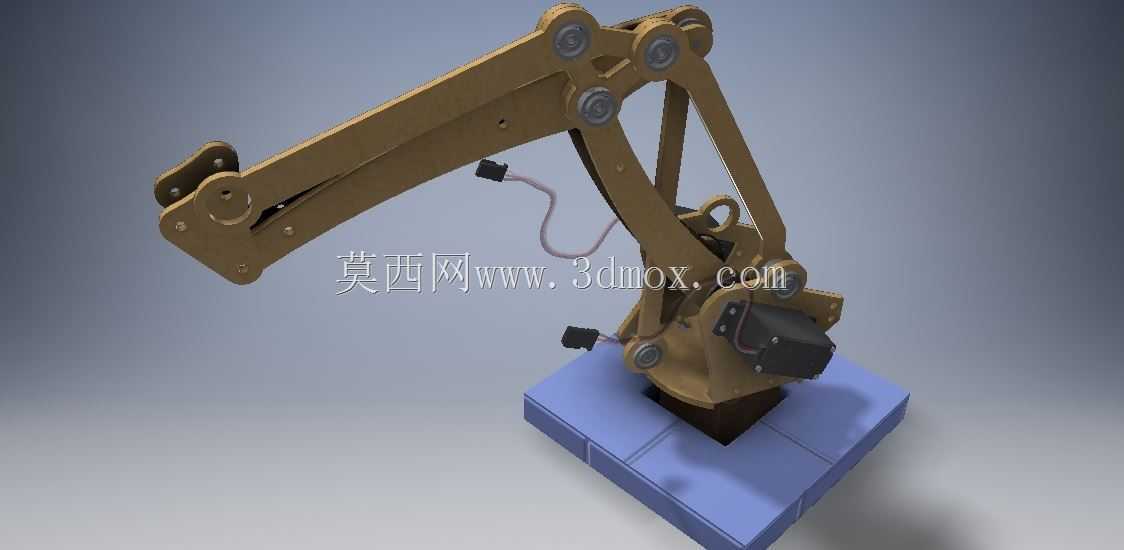

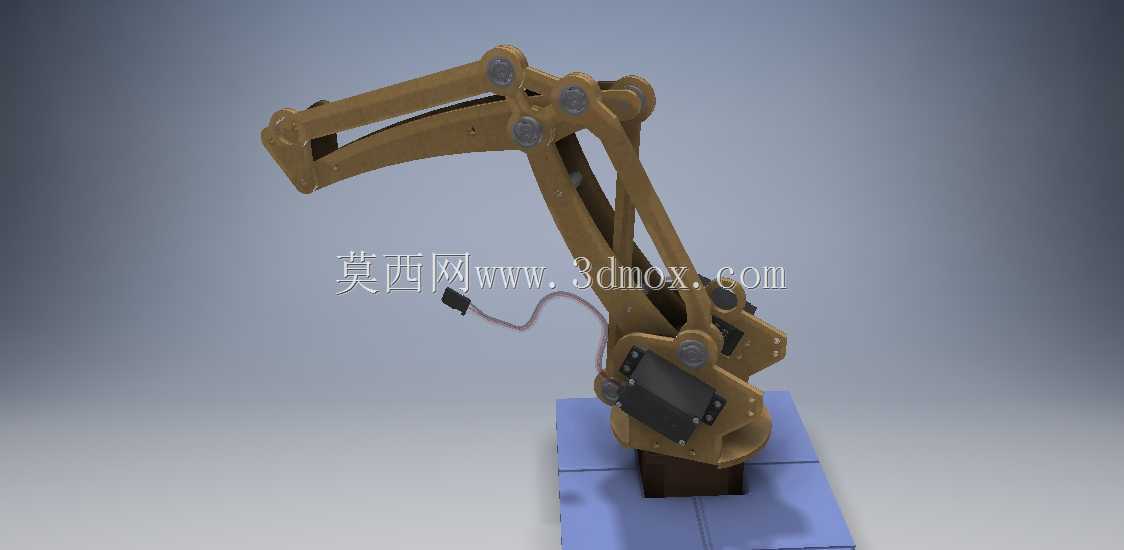

这款多关节机械臂的结构设计,核心围绕轻载工位的重复定位作业需求展开,在3C电子装配、实验室样本转运、小型工件分拣这类对作业空间占用有严格限制的场景中,适配性表现突出。整套结构采用基座固定式安装,底部方形安装座预留了标准的螺栓固定孔位,安装时可直接固定在铝型材工作台或钢制机架台面上,基座整体占地尺寸控制在200mm见方以内,不会过度占用工位的有效操作面积,基座内部预留了伺服驱动线缆的走线空腔,所有动力线与信号线缆均可从基座底部的穿线孔引出,避免臂体运动过程中出现线缆拖拽、剐蹭的问题。

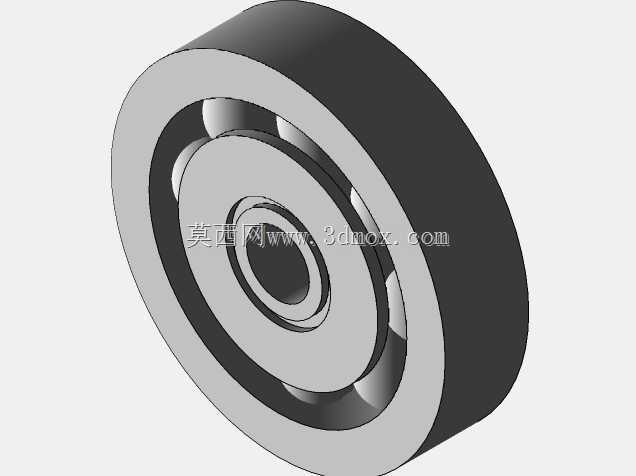

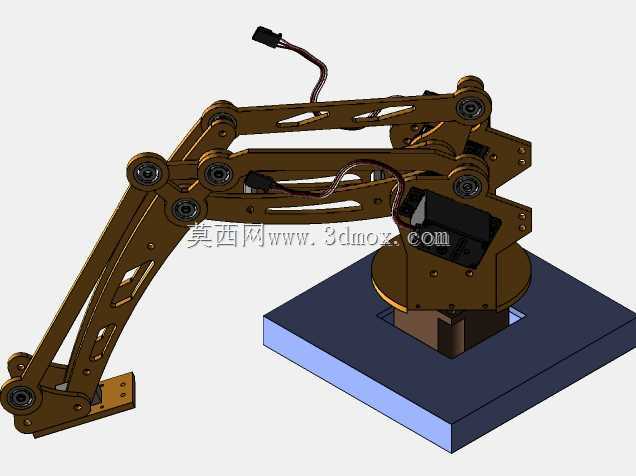

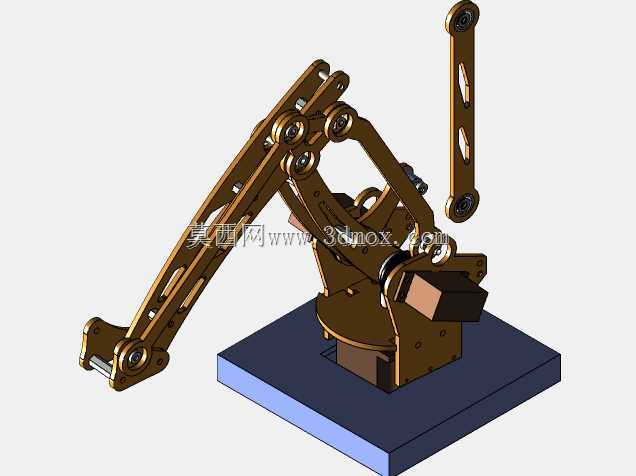

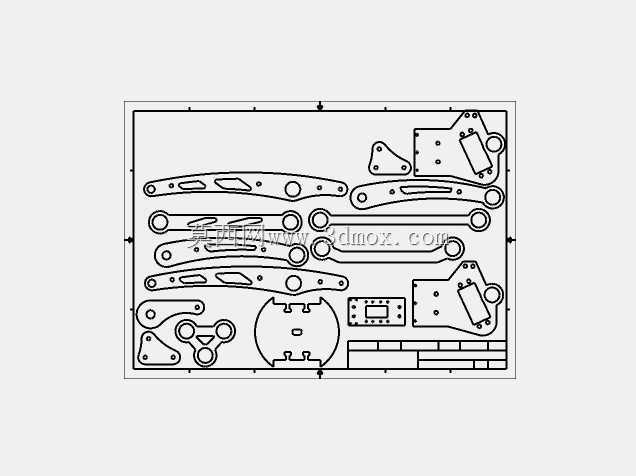

臂体的连杆部分采用U形弯折的钣金结构设计,这种结构相比实心杆件,在保证整体结构刚性的前提下,能有效降低臂体自身的运动惯量,提升关节启停阶段的响应速度,相邻连杆之间的铰接点全部采用内嵌式轴承配合销轴的连接形式,关节处的配合间隙控制在0.02mm以内,可有效降低长期往复运动带来的关节磨损,保证重复定位精度的稳定性。臂体的关节驱动全部集成在连杆铰接位置,线缆顺着连杆内侧的走线槽排布,末端预留了标准的执行器安装接口,可根据实际作业需求更换夹爪、吸盘、点胶头等不同的末端作业部件,适配不同的工序需求。
从运动边界来看,这款机械臂的腰部回转关节可实现360度连续回转,大臂的俯仰角度范围覆盖-30度到120度,小臂的俯仰角度范围覆盖-60度到90度,末端腕部可实现180度的姿态调整,整体作业半径覆盖500mm的球形空间,可满足常规工位范围内的多点位作业需求。设计过程中对每个关节的运动极限位置都做了硬限位凸台,避免软件限位失效时臂体出现超程碰撞,同时在连杆的铰接位置预留了润滑脂注油孔,日常维护时可直接通过注油孔补充润滑脂,无需拆解臂体结构,降低后期运维的工作量。
在结构强度校核阶段,针对臂体完全伸展的极限工况做了受力仿真,连杆部分的最大形变控制在0.1mm以内,完全满足轻载作业场景下的精度要求,各关节的连接销轴采用调质处理的合金钢材质,可承受长期往复运动带来的交变载荷,避免出现销轴变形、断裂的问题。基座与底部安装面的连接采用8.8级标准螺栓,固定后可抵消臂体快速运动时产生的倾覆力矩,保证设备运行过程中的整体稳定性,不会出现基座晃动、位移的情况。
