叶轮式水流量检测传感装置结构设计

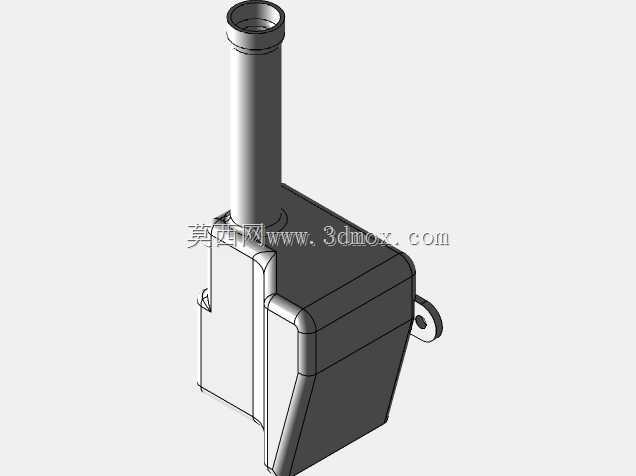

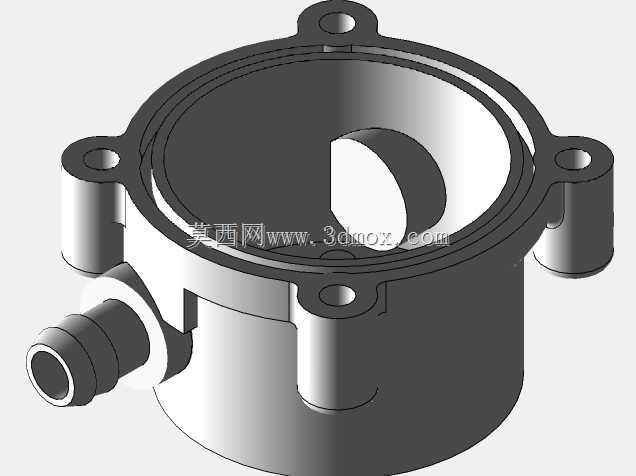

　　这款流量检测装置主要面向小口径低压流体管路的流量实时采集场景，常见于家用净水设备、小型冷却循环系统、实验台流体回路、农用滴灌支管等需要精准获取瞬时流量、累计流量的工况中，可将管路内的流体流速转化为可被控制系统识别的脉冲信号，为流量闭环控制、漏液监测、用量统计提供核心数据支撑。装置主体采用圆柱式腔体结构，进出水口采用侧出式快插接口设计，接口外径适配常规4-12mm规格的塑料软管，安装时无需额外焊接法兰，直接通过软管卡箍即可完成管路对接，整体安装占用的径向空间不超过80mm，轴向高度控制在100mm以内，可直接嵌入紧凑排布的设备内部管路，不会额外占用过多安装空间。腔体内部核心为带磁环的叶轮组件，

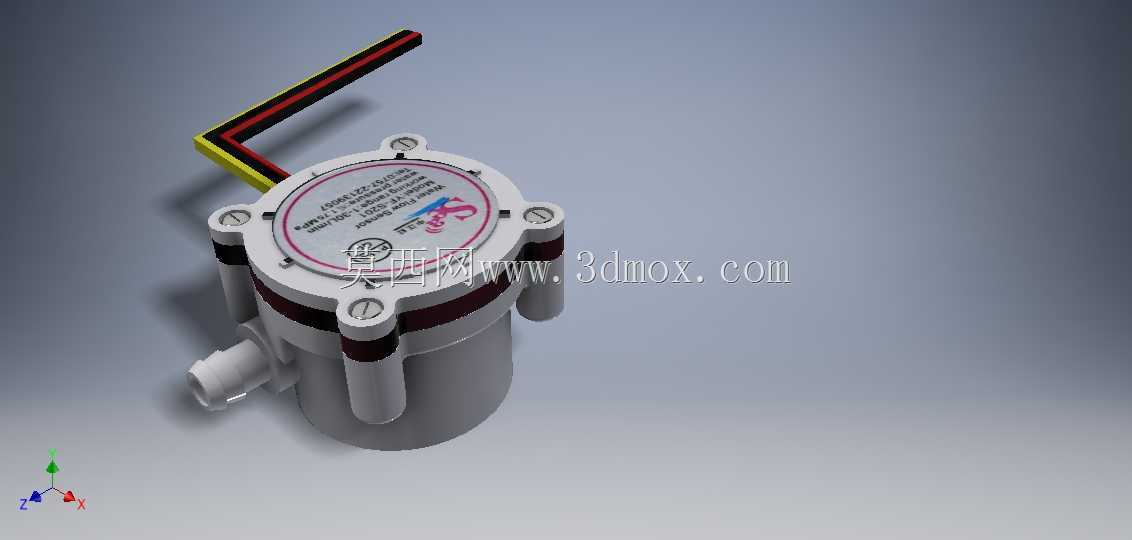

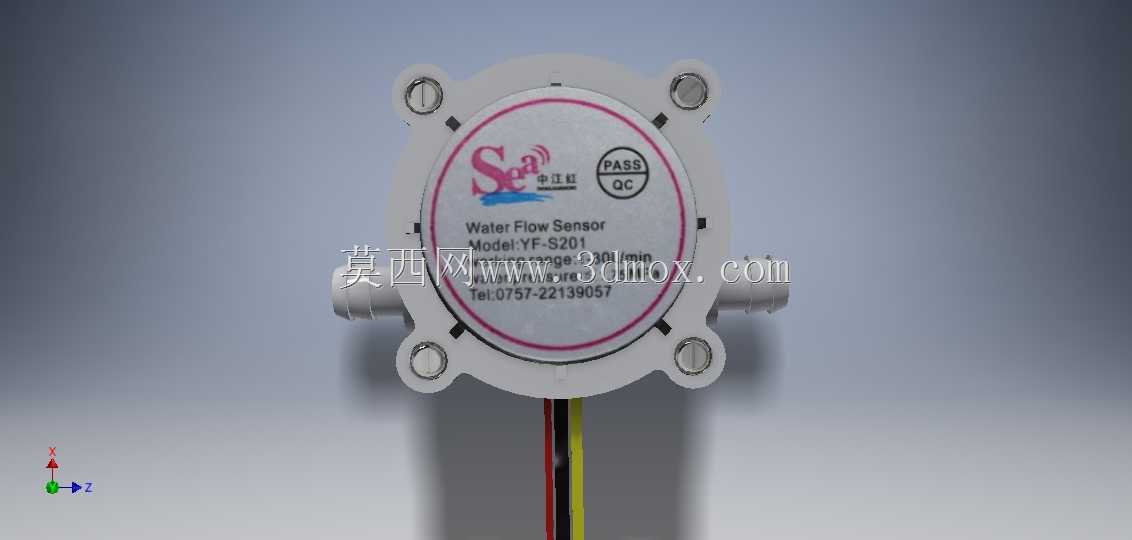

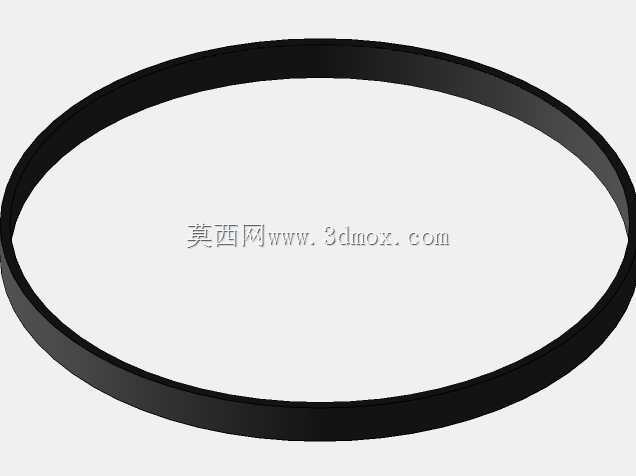

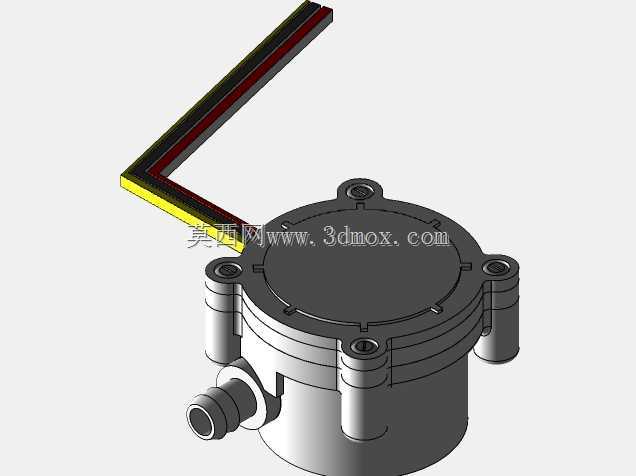

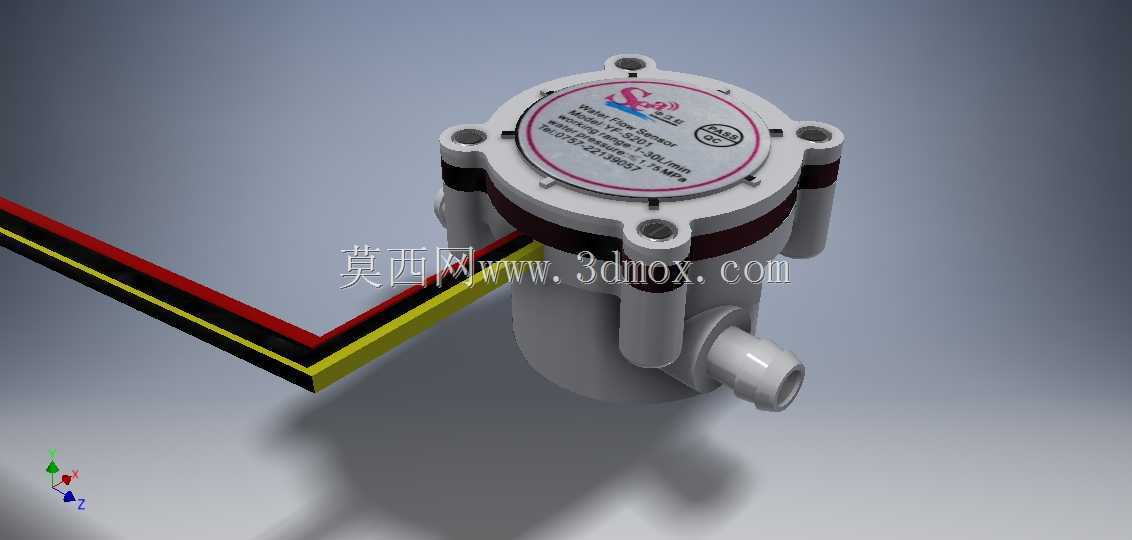

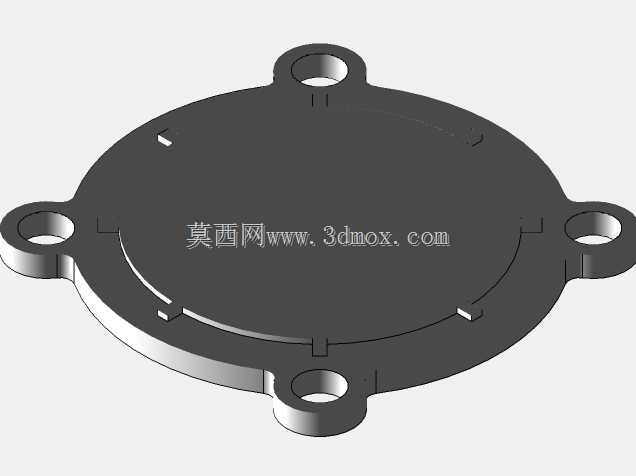

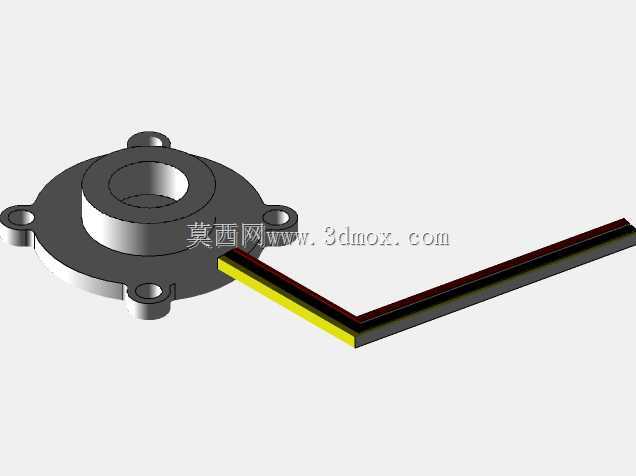

　　流体从进水口切向进入腔体后会推动叶轮匀速旋转，叶轮顶部的磁环随转轴转动时，会被腔体顶部封装的霍尔元件周期性捕捉磁场变化，每一圈转动对应固定的脉冲当量，通过脉冲计数即可换算出实时流量数值，这种非接触式的信号采集结构完全避免了传感元件与流体的直接接触，即便流体中带有少量微小杂质，也不会损坏信号采集元件，大幅提升了长期运行的稳定性。顶部的出线端采用侧出式排线设计，排线带有红黄黑三色标识，分别对应电源正、信号输出、电源负三个接线端，接线时无需打开腔体上盖，直接对应控制系统的IO端口接线即可，上盖通过四颗对称分布的十字盘头螺丝与腔体主体锁紧，螺丝拧紧扭矩控制在0.6N·m即可满足IP65级别的密封要求，上盖与腔体之间夹装有环形橡胶密封圈，

　　可承受最大1MPa的管路静压，不会出现渗漏问题。结构设计阶段特意将叶轮转轴的支撑点设置在腔体上下两端的定位凸台上，转轴采用耐磨陶瓷材质，相比金属转轴可大幅降低长期转动带来的磨损量，连续运行寿命可达上万小时，腔体内部的流道做了圆弧过渡处理，没有直角死区，流体通过时的压损控制在0.02MPa以内，不会对管路整体的流体输送效率造成明显影响。安装时需要注意保持腔体轴向处于垂直状态，倾斜角度不能超过5度，否则会导致叶轮受力不均，出现测量偏差增大、转轴磨损加快的问题，同时要在装置进水端前侧加装40目以上的过滤网，避免大颗粒杂质进入腔体卡滞叶轮，影响正常检测功能。
