田宫微型直流减速电机结构设计

　　在小型移动机器人、模型车、精密传动装置以及桌面级自动化执行机构中，动力输出端往往不能直接使用高速直流电机。原始电机空载转速动辄数千转，扭矩不足以驱动负载，且轴径细、安装定位面有限，直接接入传动链会带来打滑、轴承受力不均、启停冲击过大等问题。这款带行星减速结构的微型直流电机，正是针对这类小空间、低转速、大扭矩需求完成的结构设计。

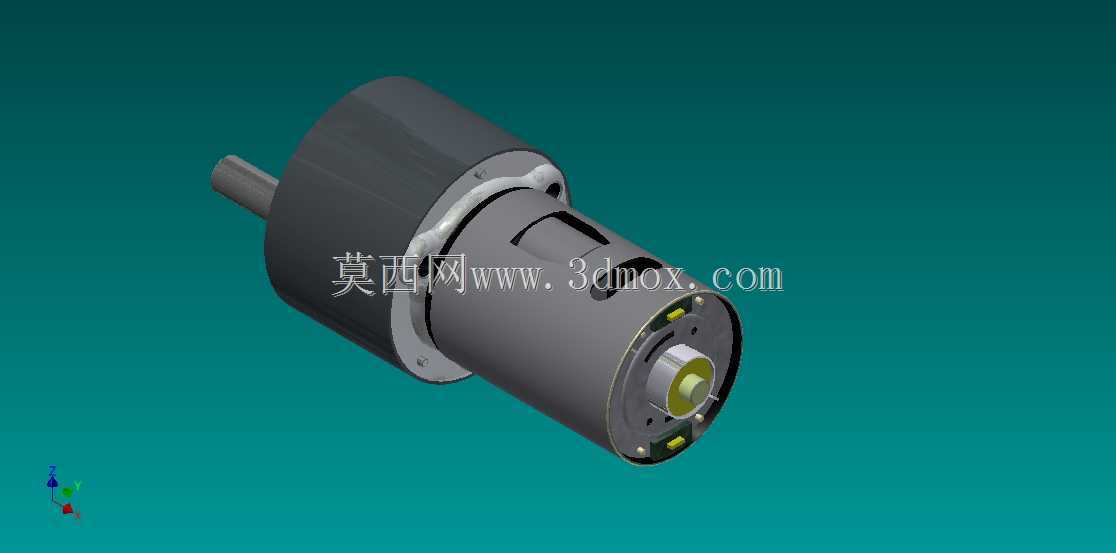

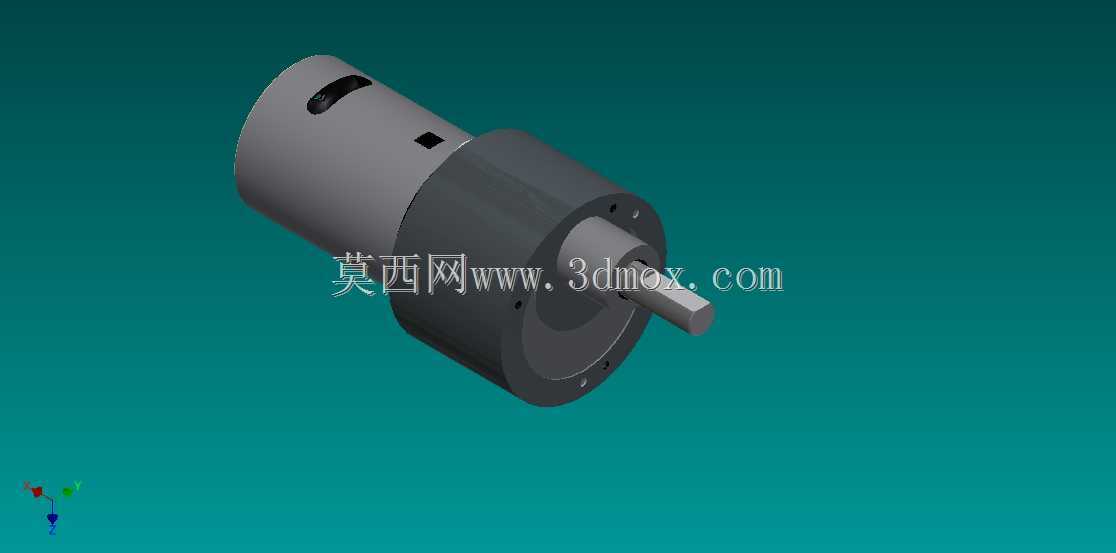

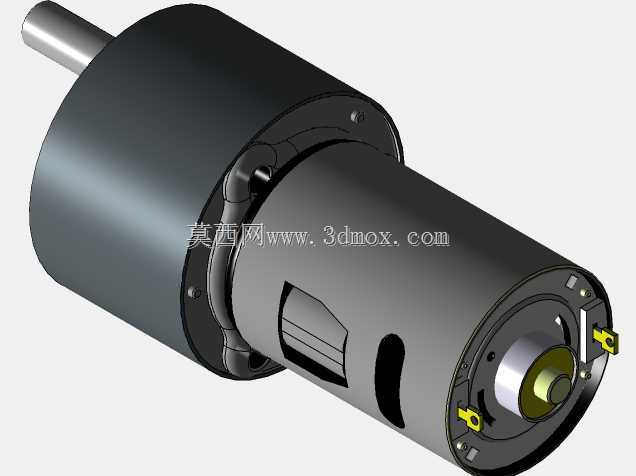

　　从整机布局看，模型完整还原了电机本体与减速箱的装配关系。动力部分采用常见的圆形直流有刷电机壳体，后端保留端盖与电刷安装位，内部可看到磁钢、转子及换向器的配合轮廓；前端通过止口与减速箱壳体对接，输出轴从减速箱中心伸出，轴端为光滑圆柱面，适合通过紧配、顶丝或联轴器连接负载。这种同轴布置最大限度缩短了整机长度，在模型底盘、机械臂关节、小型输送辊道等安装空间受限的场景中，能够直接嵌入预留孔位，不需要额外增加偏置传动支架。

　　设计时需要重点控制几个安装边界。电机尾部直径较大，主要用于容纳磁钢和转子，外部通常通过橡胶卡箍或半圆形抱箍固定；减速箱端直径略小，并带有安装法兰或定位凸缘，可承担轴向与径向定位。输出轴的伸出长度、轴径以及轴肩位置决定了联轴器或齿轮的安装空间，若后续要加装编码器，还需在尾端预留轴伸和固定支架。模型中各段圆柱的同轴度、端盖螺钉孔位以及减速箱与电机的对接止口都有清晰表达，结构工程师在做整机布置时，可以直接据此校核干涉、计算重心位置，并确定固定方式。

　　减速箱内部采用多级行星轮系思路，高速小扭矩从电机轴进入太阳轮，经行星架传递后由输出轴送出。这种结构的优势在于承载能力分散在多个行星轮上，径向尺寸紧凑，回程间隙相对可控，适合正反转频繁、启停冲击明显的模型车驱动轮或小型云台回转机构。齿轮模数、齿宽以及轴承支撑位置直接影响输出扭矩和噪声水平；壳体上的螺钉则用于压紧端盖、保证齿轮啮合间隙，同时方便后期拆解维护、更换润滑脂。

　　在实际选型中，这类电机不能只看额定电压，还要结合减速比核算输出转速、堵转扭矩和持续电流。若用于田宫类模型车，减速比需要兼顾起步扭矩与直线速度；若用于机械臂关节，则要关注输出轴径向负载和自锁趋势。该三维模型把电机、齿轮箱、输出轴、端盖及紧固件的装配关系完整呈现，便于设计者在虚拟装配阶段检查齿轮啮合空间、壳体壁厚、螺钉避让以及走线位置，减少样机阶段反复修改支架和孔位的工作量。
