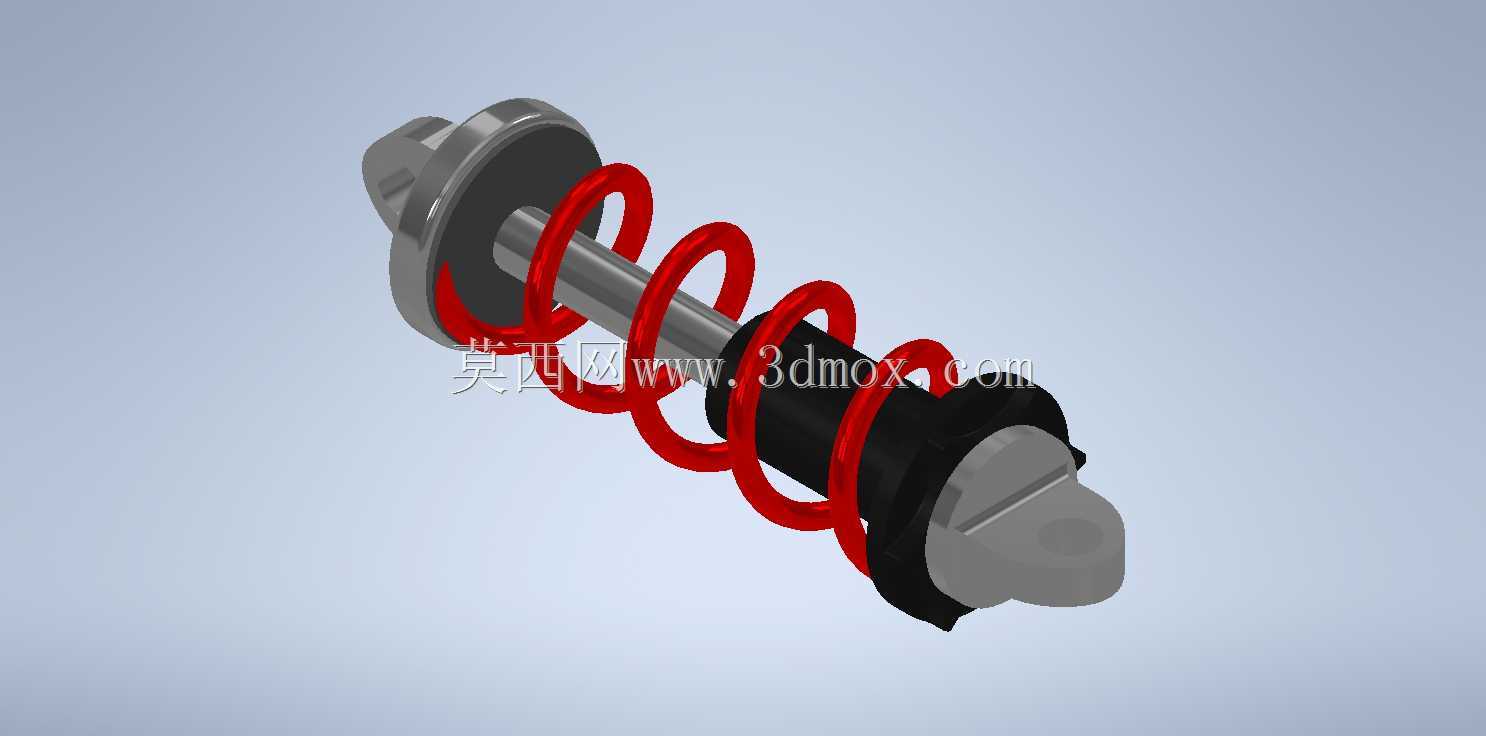

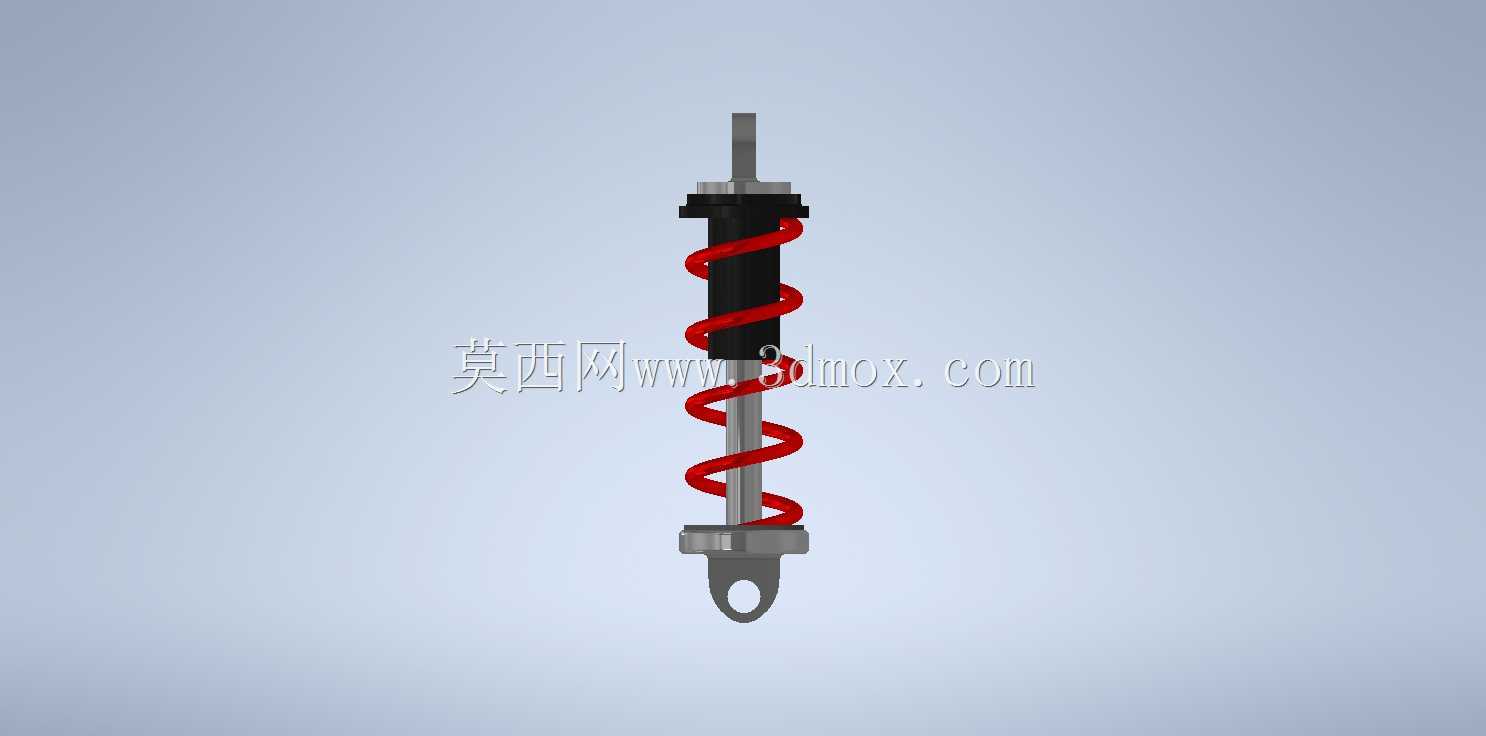

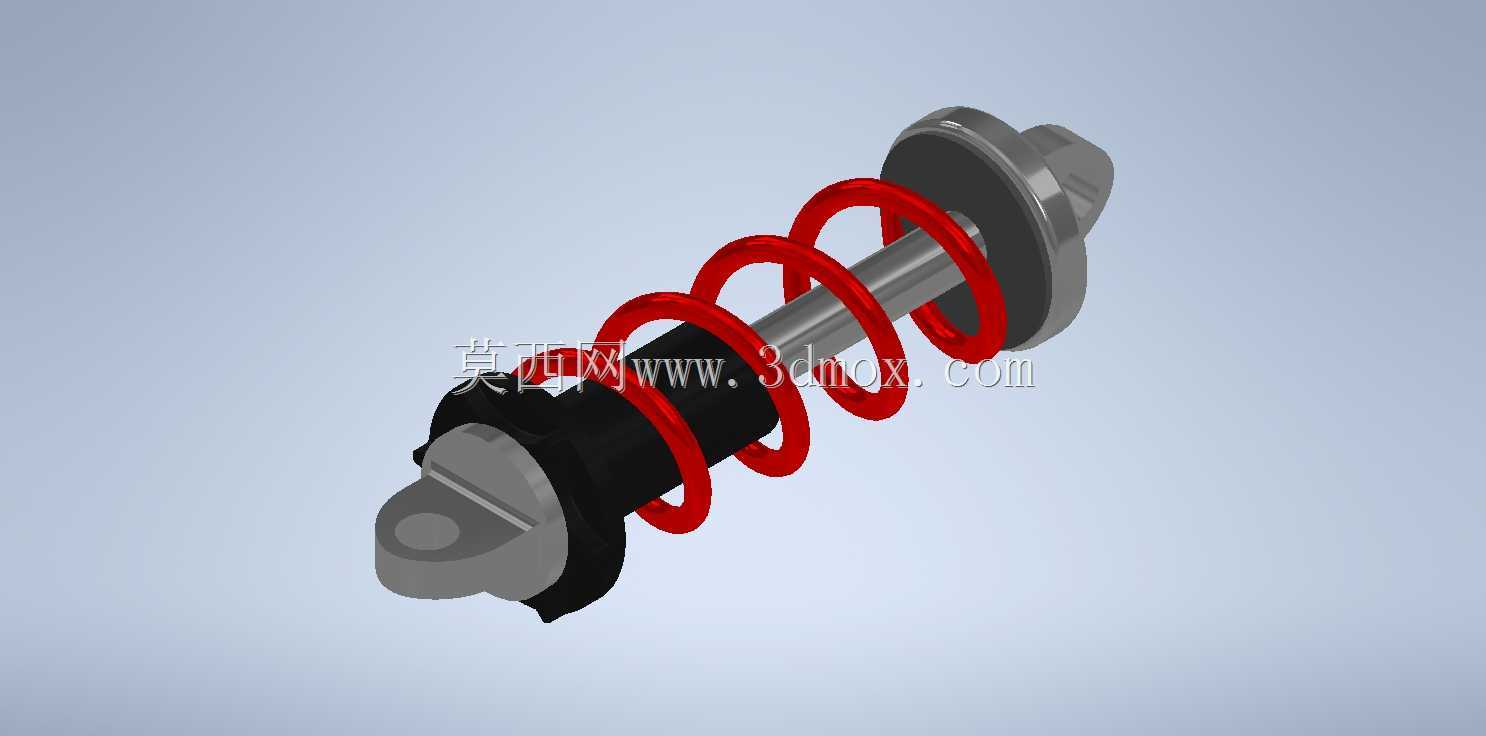

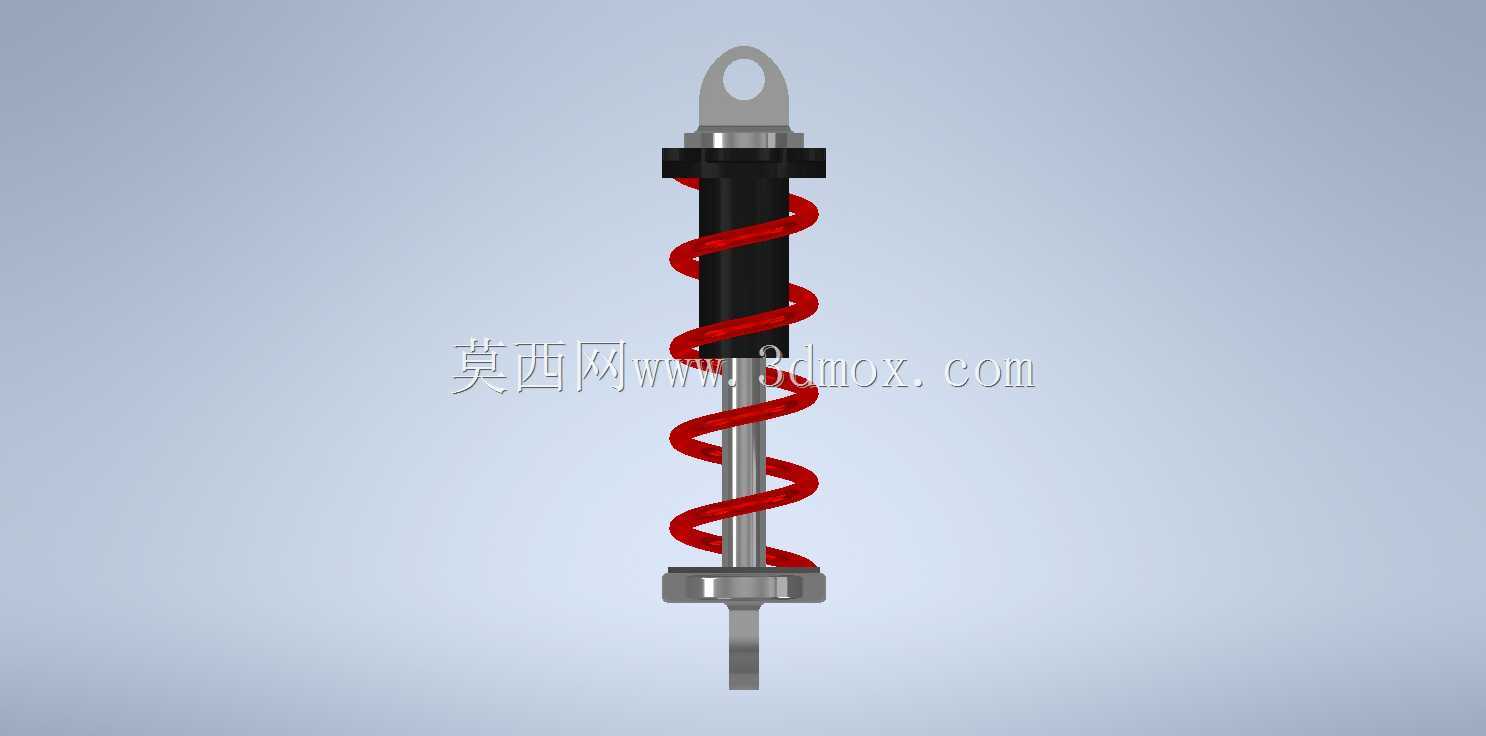

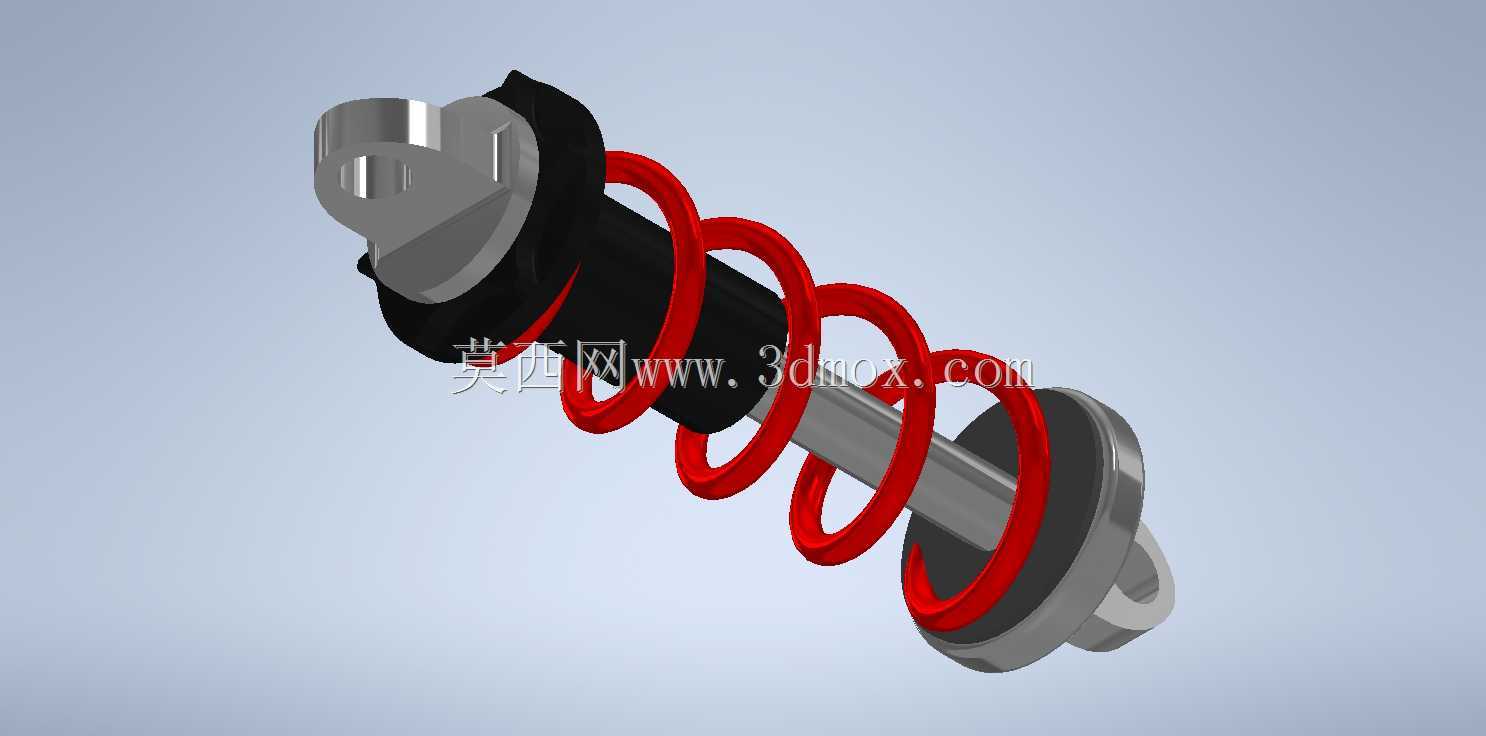

这类带螺旋弹簧的缓冲冲击结构,日常最常见的应用场景覆盖两轮代步工具的前后悬架、小型代步车辆的行走机构缓冲段,还有部分轻型自动化输送线的端部缓冲工位,核心作用是吸收构件运动过程中产生的瞬时冲击动能,避免刚性碰撞带来的结构件疲劳损坏,同时过滤掉往复运动中产生的高频振动,提升整套机构运行的平顺性与结构寿命。从结构功能拆分来看,整套部件的核心受力路径分为两条,一条是外露的红色螺旋压缩弹簧,主要承担垂直方向的静载荷与大行程冲击的初步缓冲,弹簧的旋绕比、节距、有效圈数都经过匹配计算,保证在额定压缩行程内不会出现并圈触底的情况,弹簧两端的支撑圈做了磨平处理,和上下安装座的贴合面能保证足够的接触面积,避免偏载带来的弹簧侧弯失效。
另一条受力路径是中间的阻尼芯体,黑色的阻尼套筒套在金属导向杆外侧,负责把弹簧往复伸缩过程中产生的动能转化为热能耗散掉,避免弹簧出现持续的余振,让缓冲过程更平缓,不会出现冲击后反复弹跳的问题。设计过程中首先要明确安装边界的尺寸约束,上下两端的吊耳式安装结构,分别对应设备上的两个铰接安装点,安装孔的同轴度、两端安装点的中心距在自由状态下的尺寸公差需要控制在合理范围,避免安装时出现强制别劲的情况,加速内部密封件与导向套的磨损。导向杆的表面做了硬化处理,粗糙度控制在适合密封件往复运动的区间,既能降低阻尼套筒内部密封件的摩擦损耗,也能避免长期往复运动出现杆体拉毛,导致阻尼介质泄漏失效。上下端的金属安装座做了翻边限位结构,
弹簧的两端刚好卡在安装座的定位凸台内,不需要额外的固定卡扣就能限制弹簧的径向窜动,装配时只需要将弹簧预压到指定长度后对准凸台放置,再穿入阻尼芯体锁紧两端连接结构即可,装配工序简单,后期维护更换弹簧或者阻尼芯体的时候也不需要复杂的专用工装。在实际选型匹配时,需要根据承载的冲击载荷大小调整弹簧的线径与刚度,阻尼芯体的阻尼力也要和弹簧刚度做匹配,刚度过大的弹簧搭配阻尼力不足的芯体,会导致缓冲过程生硬,冲击感直接传递到安装基体上;弹簧刚度过小搭配过大的阻尼力,则会导致冲击行程过大,容易出现结构件碰撞硬限位的问题。另外这类结构的侧向受力能力有限,设计安装位时要尽量保证冲击载荷的方向沿着部件的中心轴线方向,避免长期承受侧向弯矩导致导向杆弯曲、
阻尼套筒偏磨漏油。从结构细节来看,下端安装座和阻尼套筒的衔接位置做了防尘密封结构,能阻挡日常使用环境中的泥沙、灰尘进入阻尼芯体的运动副间隙,延长部件的免维护周期,上端的连接头采用了和杆体一体化的锻造结构,相比焊接式的连接头,能承受更大的瞬时冲击载荷,不会出现焊缝开裂的失效问题。在做三维装配设计时,需要重点校验弹簧在最大压缩行程下的各圈间隙,保证极限工况下弹簧各圈之间保留足够的安全间隙,同时要模拟整个伸缩行程中阻尼芯体的运动长度,避免芯体被拉脱或者顶死,还要检查所有运动部件在全行程内不会和周边的安装结构发生干涉,预留足够的摆动余量适配铰接点的小幅角度变化。
