带保持架深沟滚珠轴承结构设计

　　在各类旋转传动机构的设计选型中，滚珠轴承是承担径向载荷、降低轴系转动摩擦阻力的核心基础部件，从普通民用家电的电机转轴，到工业生产线的输送辊筒、精密检测仪器的回转工作台，再到小型动力设备的输出轴支撑，这类轴承的适配场景覆盖了绝大多数需要低阻力回转支撑的机械结构。不同于滑动轴承依赖油膜形成润滑支撑的形式，滚珠轴承通过内圈、外圈滚道与滚动钢珠的点接触配合，将轴系转动时的滑动摩擦转化为滚动摩擦，在常规转速工况下能将摩擦系数控制在极低区间，同时可承受稳定的径向载荷，部分适配安装条件的场景下也可承受一定比例的轴向载荷，适配的工况转速区间覆盖从每分钟几十转的低速输送机构到每分钟数千转的中小型电机转轴。

　　本次设计的滚珠轴承采用标准深沟球结构构型，内圈与轴采用过盈配合实现周向固定，安装时需根据轴的公差带选择对应配合等级，避免过盈量过大导致内圈滚道变形、预紧力超标，或是过盈量不足出现内圈跑圈、轴颈磨损的问题；外圈与轴承座孔多采用过渡配合，方便装配时的轴向定位，同时预留一定的热膨胀补偿空间，避免长时间运转温升后外圈膨胀受挤压导致轴承卡滞。轴承整体的径向尺寸、宽度尺寸均参照通用深沟球轴承的安装边界设计，可直接替换同规格的标准件，无需对安装位的轴肩高度、轴承座沉孔尺寸做额外修改，适配现有常规设备的维修替换与新设备的标准化选型。

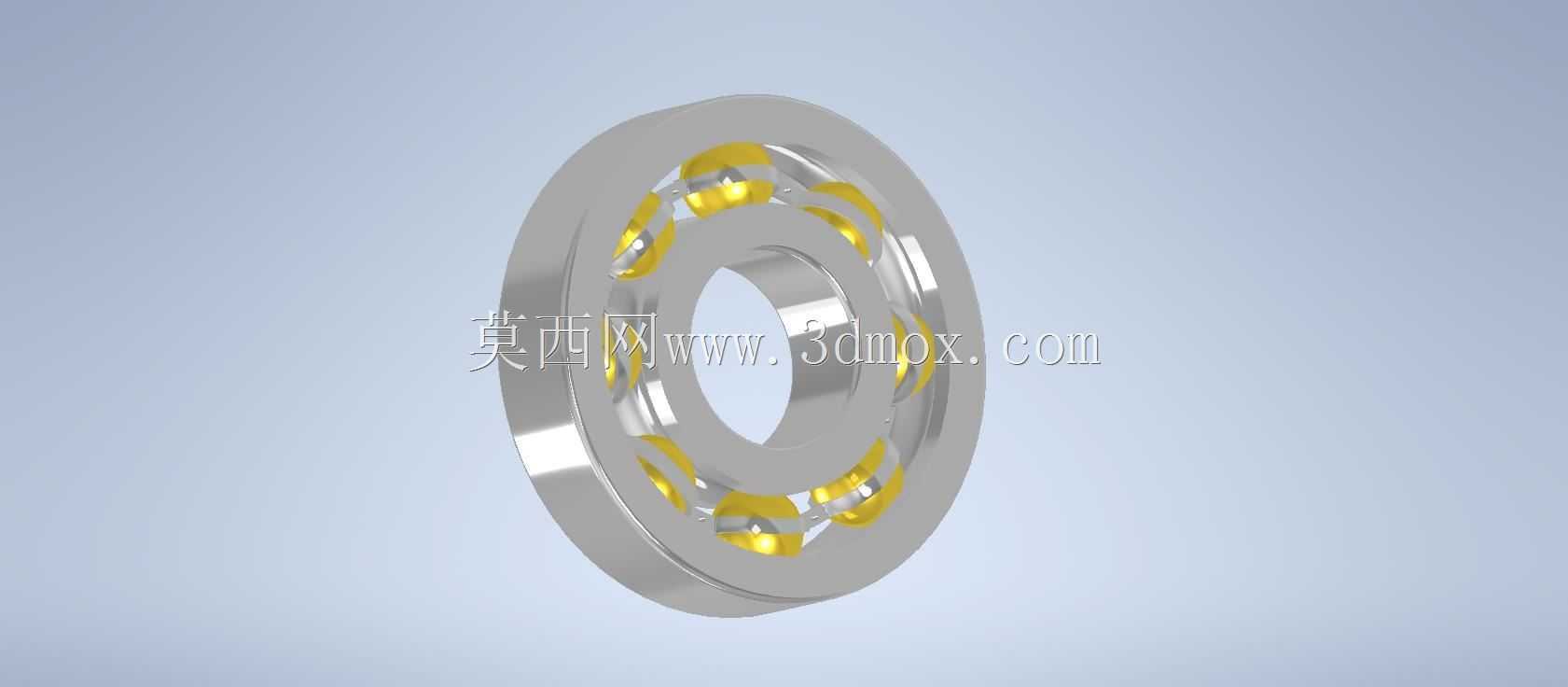

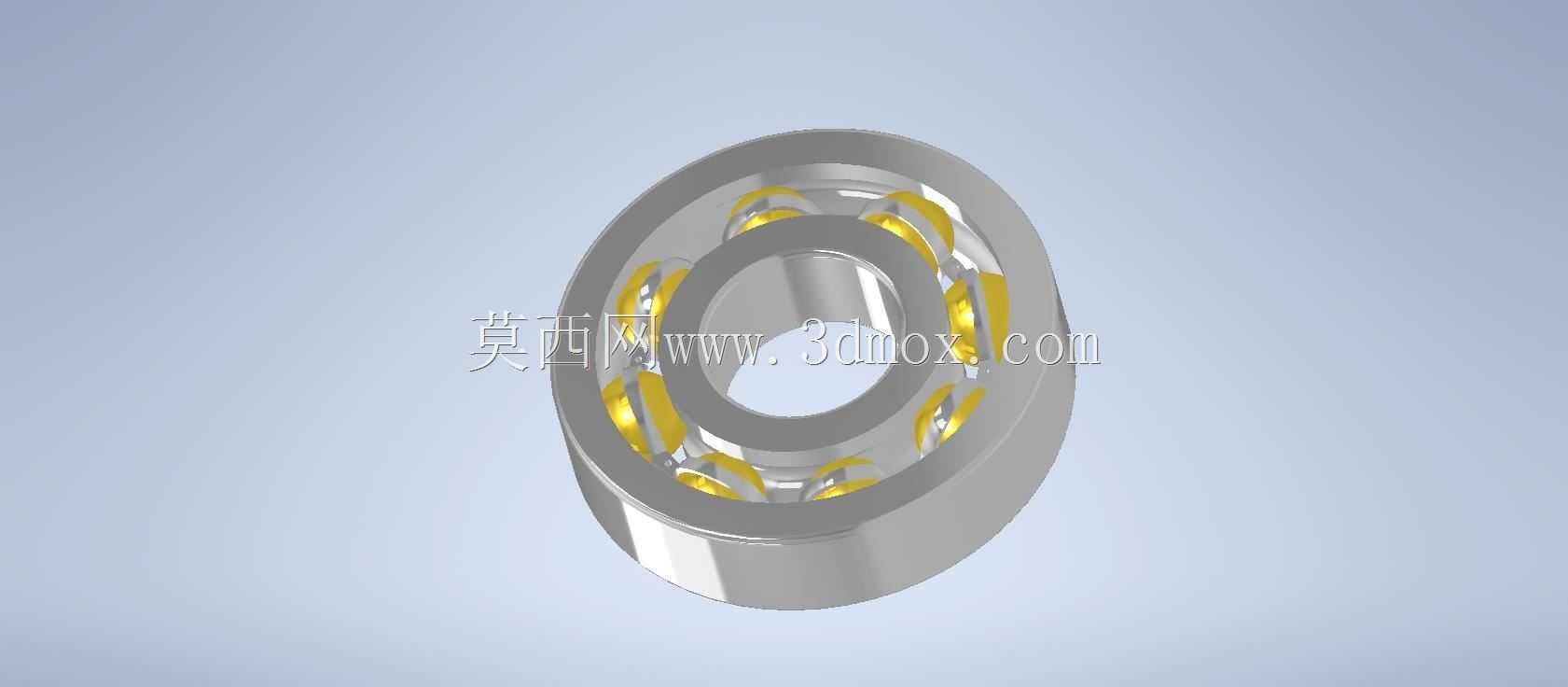

　　结构设计上，内圈与外圈的滚道采用圆弧曲率匹配设计，滚道曲率半径略大于钢珠半径，保证钢珠在滚道内滚动时接触应力分布均匀，避免局部应力集中导致的早期点蚀失效；钢珠沿圆周方向均匀排布，中间加装冲压成型的浪形保持架，保持架的兜孔间隙经过合理设定，既可以将相邻钢珠分隔开，避免钢珠之间直接接触产生额外摩擦与磨损，又不会限制钢珠自身的转动自由度，保证钢珠在滚道内可以顺畅滚动，同时保持架的引导方式采用内圈引导，适配中低转速下的运转稳定性，避免高速下保持架出现窜动异响。

　　建模过程中，首先确定轴承的公称内径、外径与宽度参数，以此为基础绘制内圈、外圈的截面轮廓，通过回转特征生成内外圈的基础实体，之后绘制单个钢珠的球体特征，按照圆周等分的阵列方式排布所有钢珠，再绘制保持架的单片浪形结构，通过圆周阵列与铆接结构的组合完成保持架的建模，最后完成所有零件的虚拟装配，验证钢珠与滚道的配合间隙、保持架与钢珠的位置干涉情况，确保装配后内圈与外圈可以顺畅相对转动，无卡滞、无干涉。实际应用中，这类轴承的安装需要注意清洁度控制，装配前需清除滚道、钢珠表面的杂质，涂抹对应标号的润滑脂，密封结构可根据工况选择开式或是带防尘盖、密封圈的形式，开式结构适用于有定期润滑维护的场景，带密封的结构适用于不便频繁维护、环境存在粉尘或水汽的工况，可有效阻挡外界杂质进入滚道内部，延长轴承的使用寿命。在轴系设计时，还需要考虑轴承的预紧力调整，通过轴端锁紧螺母或是端盖的压紧量调整轴承的轴向游隙，游隙过大会导致轴系运转时出现径向跳动，影响旋转精度，游隙过小则会导致轴承运转时温升过快，润滑脂失效加速，缩短轴承的实际使用寿命。
